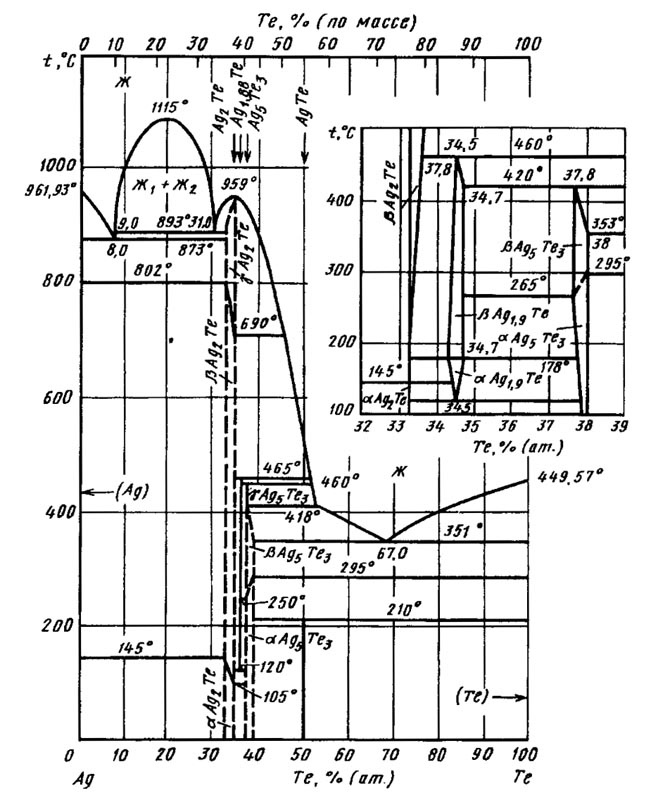

Диаграмма состояния системы серебро – теллур (Ag-Te)

Соединение Ag2Te образуется непосредственно из расплава при температуре 959 °С. СоединенияAg18&Teи Ag/Te3 образуются перитектически при температурах 465 и 460 °С. СоединениеAgTe образуется по перитектоидной реакции при 210 ºС. СоединениеAg2Teв интервале температур между комнатной температурой и температурой плавления претерпевает два полиморфных превращения. Низкотемпературная модификацияαAg2Te имеет моноклинную решетку и устойчива при комнатной температуре. Однако в ранних работах приводятся данные и о ромбической элементарной ячейке низкотемпературной модификации αAg2Te. Отклонение от стехиометрического состава снижает температуру переходаαAg2Te- βAg2Teот 145 °С в части системы со стороны Ag до 105 °С в части системы со стороны Те. В этом интервале температур происходит перестройка атомов элементарной ячейки из моноклинной в гранецентрированную кубическую. Температура фазового переходаpAg2Teв γAg2Te также зависит от стехиометрического состава Соединения и изменяется от 802 ºС для сплавов, содержащих избыток атомовAg, до 690 °С для сплавов с избытком Те.

Изменение температур фазовых переходов в зависимости от отклонения от стехиометрического состава указывает на существование некоторой области гомогенности на основе Ag2Te.

Соединение Ag5Te3 существует в трех модификациях. ПереходαAg5Te3 в pAg5Te3 происходит при температуре 250 °С при избытке атомовAgпо сравнению со стехиометрическим составом и при температуре 295 "С при избытке атомов Те.

Соединение yAg2Te с Ag образует эвтектику, содержащую 8,0 % (ат.) Те и плавящуюся при 873 °С. Эвтектика, богатая Те, имеет состав 67,0 % (ат.) Те, 33,0 % (ат.) Agи температуру плавления 351 °С· Со стороны, богатой Ag, обнаружена область несмешиваемости в жидком состоянии в пределах 9,0—31,0 % (ат.) Те при температуре монотектики 893 ºС. Критическая Температура смеси двух жидкостей 1115 °С.

    Источники:
  1. Диаграммы состояния двойных и многокомпонентных систем на основе железа. Банных О. А., Будберг П.Б., Алисова С. П. и др. Металлургия, 1986 г.
  2. Двойные и многокомпонентные системы на основе меди. под ред. Шухардина С.В. Наука, 1979 г.
  3. Диаграммы состояния двойных металлических систем ред. Лякишева Н.П.Машиностроение, 1996-2000 г.
