Диаграмма состояния системы никель – молибден (Ni-Mo)

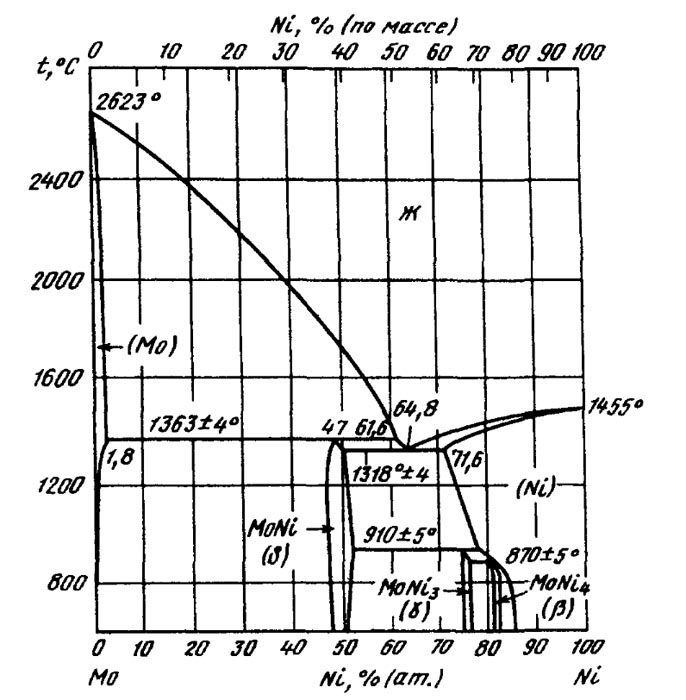

Диаграмма состоянияMo-Ni исследовалась неоднократно . Исследования проводили методами дифференциального термического, микроструктурного и рентгеновского анализов. Варианты диаграмм состояния, предлагаемые различными авторами, хорошо согласуются между собой.

В системе образуются три стабильные промежуточные фазы ΜοΝi(δ), ΜοΝi3(γ), ΜοΝi4(β) и твердые растворы на основе Мо и Ni.

ΜοΝi(δ) образуется по перитектической реакции при температуре 1362±4 °С; интервал гомогенности 47,5-52,3 % (ат.) Ni. ΜοΝi3(γ) образуется по перитектоидной реакции при 910±5 °С из б и (Ni), интервал гомогенности 75-76 % (ат.) Ni. ΜοΝi4(β) образуется по перитектоидной реакции при 875 °С или 870±5 °С из γ и (Ni), интервал гомогенности 80,0-81,1 % (ат.) Ni. Между δ и (Ni) образуется эвтектика при температуре 1318±4 °С и концентрации 65±0,5%(ат.)Ni.

Максимальная растворимость Мо в (Ni) равна 28,4 % (ат.) при температуре эвтектики .

    Источники:
  1. Диаграммы состояния двойных и многокомпонентных систем на основе железа. Банных О. А., Будберг П.Б., Алисова С. П. и др. Металлургия, 1986 г.
  2. Двойные и многокомпонентные системы на основе меди. под ред. Шухардина С.В. Наука, 1979 г.
  3. Диаграммы состояния двойных металлических систем ред. Лякишева Н.П.Машиностроение, 1996-2000 г.
