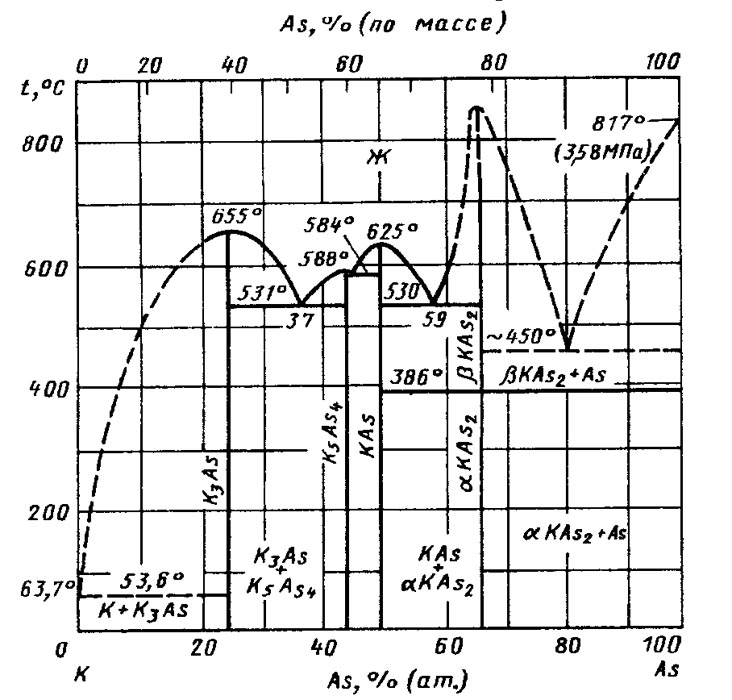

Диаграмма состояния системы мышьяк-калий (As-K)



Сплавы К с As получены из компонентов в откачанных пирексовых ампулах. Исследование проведено методом термического анализа. К и As образуют четыре соединения: K3As, K5As4, KAsи KAs2.

Соединения K3As, K5As4, KAs плавятся конгруэнтно при температурах 655, 588, 625 °С, соответственно. Предполагается, что соединениеKAs2 также плавится конгруэнтно при температуре выше 760 С. соединениеKAs2 имеет полиморфное превращение при температуре 386 °С. Указанные соединения участвуют в эвтектических превращениях при температурах 531, 584 и 530 С. Возможно существование эвтектики между KAs2 и (As) при 450 °С и вырожденной эвтектики между (К) и K3Asпри температуре 63,6 С.

Известна кристаллическая структура лишь двух соединенийKAsи K3As. Эквиатомное соединениеKAs изоморфно NaP, параметры его кристаллической решеткиа = 0,6676 нм, b= 0,6426 нм, с = 1,1584 нм. соединениеK3As изоморфно Na3As,  а =0,5782 нм, с = 1,0222 нм).



    Источники:
  1. Диаграммы состояния двойных и многокомпонентных систем на основе железа. Банных О. А., Будберг П.Б., Алисова С. П. и др. Металлургия, 1986 г.
  2. Двойные и многокомпонентные системы на основе меди. под ред. Шухардина С.В. Наука, 1979 г.
  3. Диаграммы состояния двойных металлических систем ред. Лякишева Н.П.Машиностроение, 1996-2000 г.
