Диаграмма состояния системы иттрий-кобальт (Y-Co)

Исследовано фазовое равновесие сплавов, богатых иттрием ; при этом в пределах содержания до 50% (ат.) Со найдены две фазы: Y₃Co и YCo. О структуре их в этой работе ничего не

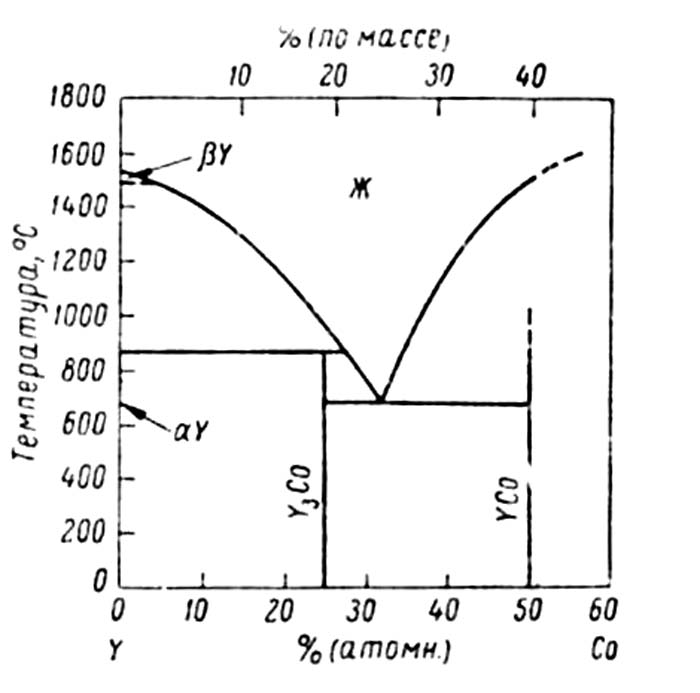

сообщается. Наличие твердого раствора не было обнаружено. Частичная диаграмма этой системы показана на рис.

Кристаллическая решеткаYCo₂ — гранецентрированный куб  типа MgCu₂  (С15);  α =7,22А. YCo₅ имеет гексагональную решетку типа CaCu₅

(D2d); а = 4,928±0,005 А; с == 3,922± 0,005 А; с/α = 0,810; ρ = 7,58 г/см³

Источники:
1. Диаграммы состояния двойных и многокомпонентных систем на основе железа. Банных О. А., Будберг П.Б., Алисова С. П. и др. Металлургия, 1986 г.
2. Двойные и многокомпонентные системы на основе меди. под ред. Шухардина С.В. Наука, 1979 г.
3. Диаграммы состояния двойных металлических систем ред. Лякишева Н.П.Машиностроение, 1996-2000 г.
