Диаграмма состояния системы алюминий – германий (Al-Ge)

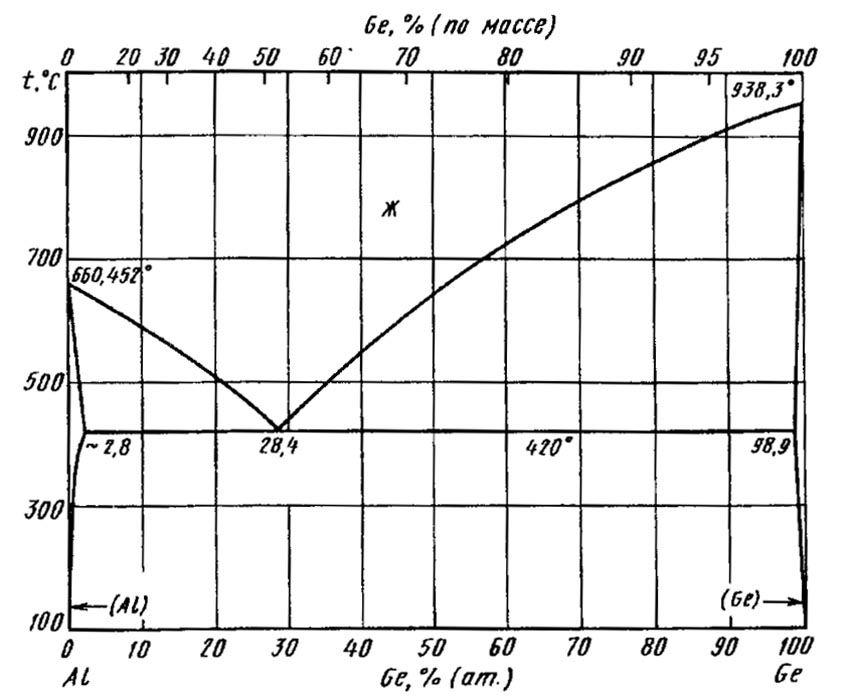

Диаграмма состоянияΑlGe является диаграммой эвтектического типа. Промежуточные фазы не образуются. Она характеризуется эвтектическим превращением при температуре 424 °С с эвтектической точкой при содержании 30,3 % (ат.) Ge. Дальнейшие исследования не внесли каких-либо существенных изменений в изображении фазовых равновесий. Используя высокочистые материалы, содержащие 99,999 % (по массе) Al, 99,999 % (по массе) Ge, температура эвтектики была определена равной 415,5 °С. Эвтектика кристаллизуется при содержании 28,4 % (ат.) При давлении 2 ГПа образование эвтектики происходит при концентрации 43,4 % (ат.) Geи температуре 440 °С.

По результатам рентгеновского анализа максимальная растворимостьGeв (Al) равна -2,8 % (ат.) . С понижением температуры растворимостьGeв (Al) уменьшается. При температурах 395, 294 и 177 °С она составляет 1,97, 0,55 и 0,2 % (ат.) Ge, соответственно. Методом обратного рассеивания ионов определена растворимостьGeв тонком слое (Al) толщиной 100—600 нм, которая составляет 0,034; 0,034; 0,056; 0,176; 0,77; 0,78; 1,45 % (ат.) Geпри температурах 120, 160, 205, 250, 310, 350 и 395 °С, соответственно .

По данным рентгеновского, микроструктурного анализов, измерения микротвердости и удельного электросопротивления максимальная растворимостьGeв (Al) под действием высокого давления 2 ГПа увеличивается от 2,8 до 7,3 % (ат.) Ge. При давлении ~7 ГПа и температуре 400 °С она может достигать -18 % (ат.) Ge.

Солидус системы Al—Ge в области, богатой Ge, имеет ретроградный характер. растворимость Al в (Ge) при температуре 925, 900, 675, 500, 300 °С составляет 0,17; 0,43; 0,97; 0,92; 0,63 % (ат.). Согласно результатам микроструктурного анализа и измерения микротвердости  максимальная растворимость Al в (Ge) при эвтектической температуре составляет 1,2 % (ат.); ретроградный характер измерения растворимости не обнаружен

    Источники:
  1. Диаграммы состояния двойных и многокомпонентных систем на основе железа. Банных О. А., Будберг П.Б., Алисова С. П. и др. Металлургия, 1986 г.
  2. Двойные и многокомпонентные системы на основе меди. под ред. Шухардина С.В. Наука, 1979 г.
  3. Диаграммы состояния двойных металлических систем ред. Лякишева Н.П.Машиностроение, 1996-2000 г.
