Диаграмма состояния системы алюминий – бериллий (Al-Be)

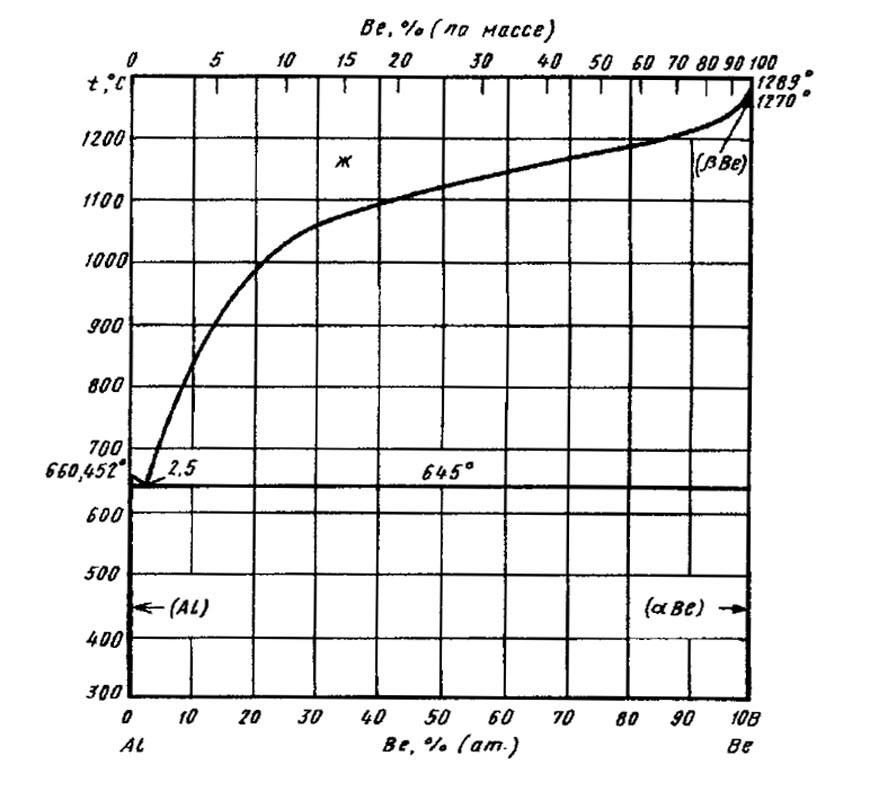

  Установлена полная смешиваемость в жидком состоянии и отсутствие соединений. На рис. приведена диаграмма состояния, построенная во всем интервале составов по данным термического и микроскопического анализов. Она характеризуется наличием эвтектики из двух предельных твердых растворов на основе Аl и Be. Координаты эвтектики и значения растворимости компонентов друг в друге неоднозначны. Для температуры эвтектики указаны значения 644— 647°С, а для содержания Beв эвтектике 1,5 % (ат.) [0,5 % (по массе)| —4,1 % (ат.) [1,4 % (по массе)] Be. Растворимость Вe в (Al) составляет 0,02—0,03 % (ат.) Вe при температуре 600 °С, 0,005—0,1 % (ат.) Вe при температуре 500 °С и практически равна нулю при более низких температурах . Растворимость Аl в (Be) по данным локального рентгеноспектрального анализа принята равной 0,02 % (ат.) [0,05 % (по массе)] . Установлено, что в сплавах, богатых Al, протекает не эвтектическая, а перитектическая реакция Ж + (Be) ↔ (Аl). При этом линия ликвидуса в области твердого раствора на основе Аl имеет минимум при 0,6 % (по массе) Be. Растворимость Be в твердом (Аl) составляет 0,25; 0,15; 0,007 % (по массе), соответственно, при температурах 630, 600 и 560 °С.



    Источники:
  1. Диаграммы состояния двойных и многокомпонентных систем на основе железа. Банных О. А., Будберг П.Б., Алисова С. П. и др. Металлургия, 1986 г.
  2. Двойные и многокомпонентные системы на основе меди. под ред. Шухардина С.В. Наука, 1979 г.
  3. Диаграммы состояния двойных металлических систем ред. Лякишева Н.П.Машиностроение, 1996-2000 г.
