Атлас с изображениями микроструктур стали и чугунов (презентация)

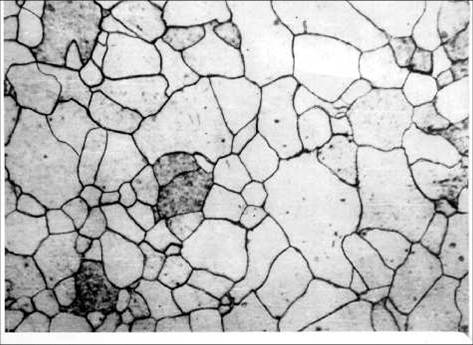

•Структура стали с минимальным содержанием углерода (ниже предела растворимости углерода в железе при 200С, равном 0,006%) представляет собой феррит, имеющий полиэдрическое (зернистое) строение, без избыточных выделений. Небольшое (до 0,025%) увеличение содержания углерода вызывает образование второй фазы – цементита, который присутствует в структуре в относительно небольших количествах в виде третичного цементита. Третичный цементит выделяется из феррита при охлаждении вследствие уменьшения растворимости углерода в a–железе и располагается главным образом по границам зерен феррита, что снижает пластичность и вязкость низкоуглеродистой стали.

•Увеличение содержания углерода сверх 0,025% вызывает образование перлита – двухфазной структуры, формирующейся при эвтектоидном превращении. Перлит состоит из двух фаз: феррита и цементита и имеет суммарное содержание углерода 0,8%. Морфология перлита в доэвтектоидных и эвтектоидных сталях определяется условиями проведения отжига. Количество перлита в доэвтектоидных сталях возрастает с увеличением содержания углерода.

•В стали, содержащей 0,8% углерода, получается чисто перлитная структура, поскольку этот состав является, согласно диаграмме равновесия, эвтектоидным. По морфологии различают пластинчатый перлит с чередующимися пластинками цементита и феррита и перлит зернистого строения, в котором округлые цементитные зерна расположены равномерно в ферритной матрице. Сталь со структурой зернистого перлита отличается большей пластичностью и обрабатываемостью резанием. Такую структуру стараются получить в заэвтектоидной стали.
