ОБЩАЯ ХАРАКТЕРИСТИКА МЕТОДИЧЕСКИХ ПЕЧЕЙ
В прокатном производстве широкое распространение для нагрева металла получили методические печи весьма разнообразных конструкций.
По принципу действия методическая печь является непрерывной печью, хотя посадка в нее слитков или заготовок совершается через те или иные промежутки времени.
Одной из основных особенностей методических печей является противоточное движение в них газов и металла. Однако возможны печи и с прямоточным движением газов и металла.

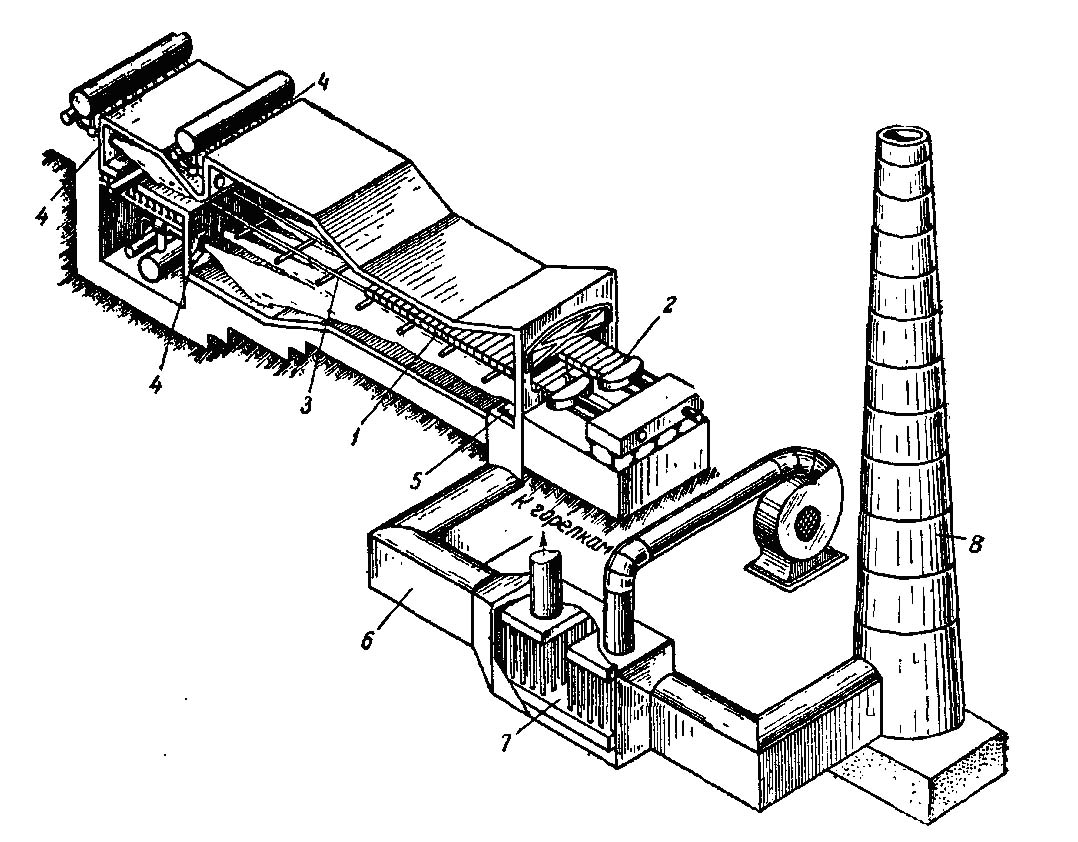

Общий вид методической печи приведен на рис. 1. Нагреваемый металл 1 толкателем 2 перемещается по водоохлаждаемым трубам 3. Топливо сжигается с помощью горелок 4,расположенных над и под поверхностью металла. Продукты сгорания двумя потоками — верхним и нижним движутся вдоль рабочего пространства печи в направлении, противоположном движению металла, т. е. противотоком. Через дымовые каналы 5 продукты сгорания удаляются в боров 6 и из него через рекуператор 7 и дымовую трубу 8 в атмосферу. Нагретый металл через окно выдачи попадает на рольганг и по нему — к стану.
Рис. 1. Общий вид и разрез методической печи
Методические печи можно классифицировать:
1.По тепловому и температурному режимам и форме рабочего пространства:
а) однозонные; б) двухзонные; в) трехзон-ные; г) многозонные,и д) камерные.
2.По отсутствию или наличию нижнего обогрева:
а) с монолитным подом; б) с канализированным подом; в) с двусторонним обогревом.
3.По сортаменту нагреваемого металла:
а) для нагрева слитков и заготовок квадратного или прямоугольного сечения; б) для нагрева плоских слитков и заготовок; в) для нагрева мелких заготовок; г) для нагрева сутунки; д) для (нагрева круглых слитков и заготовок; е) для нагрева заготовок специального профиля (например, колесных заготовок).
Печи с наклонным подом для нагрева круглых слитков и заготовок называются ролевыми, все остальные — толкательными.
4.По виду сжигаемого топлива: а) на твердом топливе; б) на жидком топливе; в) на газообразном топливе; г) на пылевидном топливе; д) с комбинированным отоплением.
5.По типу устройств для подогрева воздуха и газа: а) рекуперативные; б) регенеративные; в) без нагрева воздуха и газа.
6.По числу рядов заготовок в печи: а) однорядные; б) двух-радные.
7.По способу выдачи металла: а) с боковой выдачей; б) с торцовой выдачей.
Основными признаками классификации являются профиль рабочего пространства, а также температурный и тепловой режимы печи. По этим признакам определяется количество зон.
Однако в настоящее время в этой классификации имеют место неувязки, вызванные главным образом разным толкованием понятия зон.
Применительно к оценке профиля рабочего пространства зонами следует считать части рабочего пространства, снабженные устройствами для сжигания.топлива и отделенные друг от друга пережимами овода или пода. Такие зоны целесообразно называть зонами сжигания.
Применительно к оценке температурного и теплового режимов печи зонами следует считать части рабочего пространства с существенно выраженными отличиями температурного и теплового режима. Такие зоны целесообразно называть температурными.
Профиль рабочего пространства методических печей является одной из основных конструктивных характеристик печи и связан главным образом с расположением устройств для сжигания топлива. По этому принципу методические печи классифицируются по числу зон сжигания.
