ГОСТ Р 52366-2005

Группа В41

НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

БАНДАЖИ ЧЕРНОВЫЕ ДЛЯ ЛОКОМОТИВОВ ЖЕЛЕЗНЫХ ДОРОГ ШИРОКОЙ КОЛЕИ

Типы и размеры

Rough tyres for locomotives of broad gauge railways. Types and dimensions



ОКС 45.060.10
ОКП 09 4100

Дата введения 2006-07-01

Предисловие


     Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ "О техническом регулировании", а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 "Стандартизация в Российской Федерации. Основные положения"

     Сведения о стандарте

     1 РАЗРАБОТАН Федеральным государственным унитарным предприятием "Всероссийский научно-исследовательский институт железнодорожного транспорта" Министерства путей сообщения Российской Федерации (ВНИИЖТ МПС России)

     2 ВНЕСЕН Техническим комитетом по стандартизации ТК 367 "Чугун, прокат и металлоизделия"

     3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 3 августа 2005 г. N 203-ст

     4 ВВЕДЕН ВПЕРВЫЕ


     Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячно издаваемых информационных указателях "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте национального органа Российской Федерации по стандартизации в сети Интернет



     1 Область применения


     Настоящий стандарт распространяется на черновые бандажи для колесных пар локомотивов (электровозов, тепловозов, паровозов) железных дорог и устанавливает их типы и размеры.



     2 Нормативные ссылки


     В настоящем стандарте использованы ссылки на следующие стандарты:

     ГОСТ 398-96 Бандажи из углеродистой стали для подвижного состава железных дорог широкой колеи и метрополитена. Технические условия

     ГОСТ 11018-2000 Тяговый подвижной состав железных дорог колеи 1520 мм. Колесные пары. Общие технические условия

     ГОСТ 26877-91 Металлопродукция. Методы измерения отклонений формы

     Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте национального органа Российской Федерации по стандартизации в сети Интернет или по ежегодно издаваемому информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по соответствующим ежемесячно издаваемым информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться замененным (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.



     3 Термины и определения


     В настоящем стандарте применен следующий термин с соответствующим определением:

     3.1 черновой бандаж: Бандаж, полученный прокаткой на бандажном стане, прошедший термическую обработку и ультразвуковой контроль, без окончательной (чистовой) механической обработки.



     4 Классификация, основные параметры и размеры


     4.1 Черновые бандажи подразделяют:

     по типам: 1 - с гребнем, 2 - без гребня;

     по толщине чистовых бандажей на модификации: 75; 80; 85; 90 мм;

     по внутреннему диаметру: 620; 690; 740; 790; 890; 900; 1010; 1060; 1090; 1160; 1240; 1340; 1690 мм;

     по диаметру по кругу катания: 786; 856; 906; 956; 1056; 1066; 1086; 1206; 1226; 1256; 1326; 1356; 1406; 1506; 1856 мм.



     5 Конструкция и основные размеры


     5.1 Размеры бандажей с гребнем должны соответствовать приведенным на рисунке 1 и в таблицах 1, 2; бандажей без гребня - на рисунке 2 и в таблицах 3, 4.



_______________
     * Размеры для построения инструмента деформации.

     ** Размеры для справок.

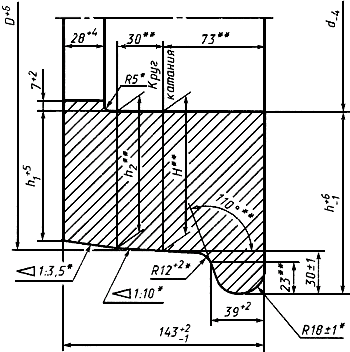

Рисунок 1 - Бандаж с гребнем



Таблица 1


В миллиметрах

Толщина чистового бандажа

Толщина чернового бандажа


75

83

113

75,8

81,5

80

88

118

80,8

86,5

85

93

123

85,8

91,5

90

98

128

90,8

96,5



Таблица 2


Внутренний диаметр чернового бандажа , мм

Диаметр по кругу катания , мм, в

Теоретическая масса чернового бандажа, кг

Диаметр по кругу катания , мм, в

Теоретическая масса чернового бандажа, кг

черновом виде

чистовом виде

черновом виде

чистовом виде

при толщине чернового бандажа 83 мм

при толщине чернового бандажа 98 мм

1690

1856

1850

585

-

-

-

1340

1506

1500

470

-

-

-

1240

1406

1400

437

-

-

-

1160

1326

1320

411

1356

1350

482

1090

1256

1250

386

-

-

-

1060

1226

1220

378

1256

1250

444

1010

-

-

-

1206

1200

425

940

-

-

-

1126

1120

378

900

-

-

-

(1086)

(1080)

(364)

890

1056

1050

322

1086

1080

380

890

-

-

-

(1066)

(1060)

(341)

790

956

950

289

-

-

-

740

906

900

273

-

-

-

690

856

850

256

-

-

-

620

786

780

233

-

-

-

     Примечания

     1 Теоретическая масса бандажей определена расчетом по номинальным размерам с учетом среднего поля допусков при плотности стали, равной 7,85 г/см.

     2 Размеры в скобках применяют при толщине чернового бандажа, равной 93 и 88 мм.

     3 Диаметры чистовых бандажей справочные.



     Пример условного обозначения чернового бандажа с гребнем внутренним диаметром 890 мм, шириной 143 мм, толщиной 83 мм и 2-й марки по ГОСТ 398:







_______________
     * Размеры для построения инструмента деформации.

     ** Размеры для справок.

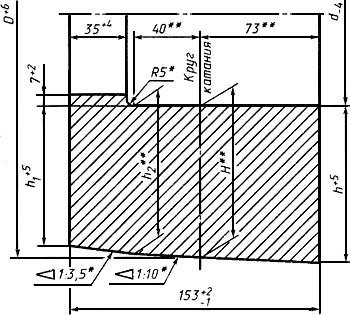

Рисунок 2 - Бандаж без гребня



Таблица 3


В миллиметрах

Толщина чистового бандажа

Толщина чернового бандажа


75

83

86,7

75,3

81

80

88

91,7

80,3

86

90

98

101,7

90,3

96



Таблица 4


Внутренний диаметр чернового бандажа , мм

Диаметр по кругу катания , мм, в

Теоретическая масса чернового бандажа, кг

Диаметр по кругу катания , мм, в

Теоретическая масса чернового бандажа, кг

черновом виде

чистовом виде

черновом виде

чистовом виде

при толщине чернового бандажа 83 мм

при толщине чернового бандажа 98 мм

1690

1856

1850

585

-

-

-

1340

1506

1500

470

-

-

-

1160

1326

1320

410

-

-

-

1060

-

-

-

1256

1250

444

890

1056

1050

320

(1066)

(1060)

(340)

     Примечания

     1 Теоретическая масса бандажей определена расчетом по номинальным размерам с учетом среднего поля допусков при плотности стали, равной 7,85 г/см.

     2 Размеры в скобках применяют при толщине чернового бандажа, равной 88 мм.

     3 Диаметры чистовых бандажей справочные.



     Пример условного обозначения чернового бандажа без гребня внутренним диаметром 890 мм, шириной 153 мм, толщиной 83 мм и 2-й марки по ГОСТ 398:





     Допускается изготовление бандажей внутренним диаметром от 1060 до 1690 мм с предельным отклонением минус 6 мм и диаметром 1690 мм с предельным отклонением минус 8 мм.

     5.2 Допускаются отклонения формы бандажей от заданной:

     - уклоны боковых поверхностей с внутренней стороны до 1°, с наружной - до 30' с соответствующим увеличением ширины бандажей;

     - овальность по кругу катания не более 2 мм;

     - отклонение боковой поверхности от плоскостности не более 1 мм.

     5.3 Допускаются:

     - разнотолщинность бандажа не более 3 мм;

     - заусенцы по кромкам внутренней поверхности бандажей шириной и высотой не более 5 мм;

     - притупление сопряжения кромок поверхности катания с боковой наружной поверхностью бандажей и кромок внутренней поверхности с боковыми поверхностями бандажей в виде скругления (фаски) размером не более 6 мм и 3 мм соответственно.

     5.4 Технические требования, правила приемки, маркировка, транспортирование и гарантии изготовителя - по ГОСТ 398.

     5.5 Номинальные размеры профиля бандажей - по ГОСТ 11018.



     6 Методы контроля


     6.1 Контроль размерных характеристик бандажей на соответствие требованиям 5.1-5.3 следует проводить по ГОСТ 26877.

     6.2 Овальность бандажа по кругу катания проверяют как полуразность наибольшего и наименьшего диаметров, находящихся во взаимно перпендикулярных направлениях.

     6.3 Отклонение от плоскостности определяют по максимальному зазору по периметру бандажа между боковой поверхностью с внутренней стороны бандажа и плоскостью специального шаблона или при помощи приспособления, изготовленного по технической документации, утвержденной в установленном порядке.

     6.4 Разнотолщинность определяют как разность между наибольшим и наименьшим значениями толщины бандажа по периметру.

     6.5 Ширину бандажа проверяют вне зоны расположения маркировки на расстоянии не менее 100 мм от ее крайних знаков.
