ГОСТ Р 52132-2003

Группа В78


НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ



ИЗДЕЛИЯ ИЗ СЕТКИ ДЛЯ ГАБИОННЫХ КОНСТРУКЦИЙ


Технические условия


Items of net for gabion constructions. Specifications



ОКС 77.140.60
ОКП 12 7540

Дата введения 2004-04-01



Предисловие


     1 РАЗРАБОТАН Открытым акционерным обществом "Череповецкий сталепрокатный завод" совместно с Обществом с ограниченной ответственностью "Габионы Маккаферри СНГ"

     ВНЕСЕН Техническим комитетом по стандартизации ТК 146 "Метизы"

     2 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Госстандарта России от 4 ноября 2003 г. N 310-ст

     3 ВВЕДЕН ВПЕРВЫЕ



     1 Область применения


     Настоящий стандарт распространяется на изделия из сетки для габионных конструкций (далее - габионные сетчатые изделия), предназначенных для защиты грунтов от эрозии и устройства ландшафтных сооружений.

     Примеры применения габионных сетчатых изделий приведены в приложении А.



     2 Нормативные ссылки


     В настоящем стандарте использованы ссылки на следующие стандарты:

     ГОСТ 427-75 Линейки измерительные металлические. Технические условия

     ГОСТ 6507-90 Микрометры. Технические условия

     ГОСТ 7502-98 Рулетки измерительные металлические. Технические условия

     ГОСТ 14192-96 Маркировка грузов

     ГОСТ 15150-69 Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды

     ГОСТ 24597-81 Пакеты тарно-штучных грузов. Основные параметры и размеры

     ГОСТ 26663-85 Пакеты транспортные. Формирование с применением средств пакетирования. Общие технические требования

     ГОСТ Р 51285-99 Сетки проволочные крученые с шестиугольными ячейками для габионных конструкций. Технические условия



     3 Определения


     В настоящем стандарте применены следующие термины с соответствующими определениями:

     габионные сетчатые изделия (ГСИ): Объемные изделия различной формы из проволочной крученой с шестиугольными ячейками сетки по ГОСТ Р 51285, предназначенные для формирования габионных конструкций.

     габионные конструкции: Объемные сетчатые конструкции различной формы из проволочной крученой с шестиугольными ячейками сетки, заполненные камнем, применяемые для защиты грунтов от эрозии. (Определение к данному термину установлено в ГОСТ Р 51285.)

     диафрагма: Сетчатая перегородка, применяемая для упрочнения габионного сетчатого изделия.



     4 Типы, основные параметры и размеры


     4.1 ГСИ исполняют следующих типов.

     По форме:

     - К - коробчатые;

     - КА - коробчатые с армирующей панелью;

     - М - матрацно-тюфячные;

     - Ц - цилиндрические.

     По виду покрытия применяемой сетки:

     - Ц - покрытые цинком;

     - ЦП - покрытые цинком и полимером;

     - ЦАММ - покрытые сплавом цинка с алюминием и мишметаллом;

     - ЦАММП - покрытые сплавом цинка с алюминием и мишметаллом и полимером.

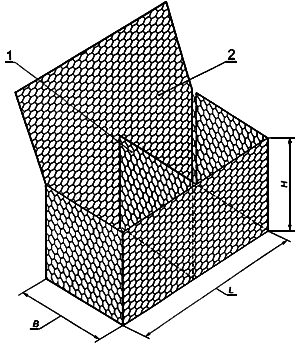

     4.2 Конструктивная схема коробчатых ГСИ с обозначением основных параметров приведена на рисунке 1; развертка коробчатых ГСИ - на рисунке Б.1 приложения Б.



7 - диафрагма; 2 - крышка

Рисунок 1



     4.3 Основные размеры коробчатых ГСИ должны соответствовать указанным в таблице 1.


Таблица 1

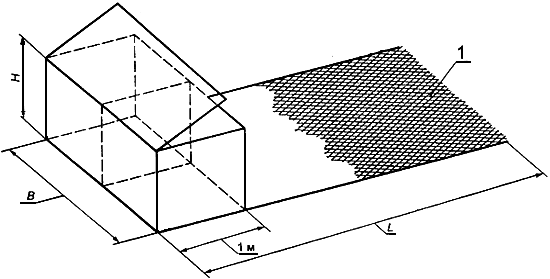

     4.4 Конструктивная схема коробчатых с армирующей панелью ГСИ с обозначением основных параметров приведена на рисунке 2.



1 - армирующая панель

Рисунок 2



     Армирующая панель представляет собой продолжение дна ГСИ. Дно ГСИ и армирующая панель выполнены из цельного полотна сетки. Изготовление армирующей панели в качестве отдельного элемента с последующим прикреплением к изделию не допускается.

     4.5 Основные размеры коробчатых с армирующей панелью ГСИ должны соответствовать указанным в таблице 2.


Таблица 2

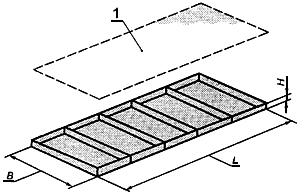

     4.6 Конструктивная схема матрацно-тюфячных ГСИ с обозначением основных параметров приведена на рисунке 3.



1 - крышка

Рисунок 3

     4.7 Основные размеры матрацно-тюфячных ГСИ должны соответствовать указанным в таблице 3.


Таблица 3

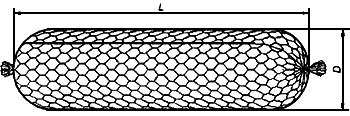

     4.8 Конструктивная схема цилиндрических ГСИ с обозначением основных параметров приведена на рисунке 4.



Рисунок 4



     Цилиндрические ГСИ по торцам должны быть связаны проволокой обвязки.

     4.9 Основные размеры цилиндрических ГСИ должны соответствовать указанным в таблице 4.


Таблица 4




     4.10 ГСИ коробчатые (кроме размеров 1,5х1,0х1,0 и 1,5х1,0х0,5, см. таблицу 1), матрацно-тюфячные должны быть разделены диафрагмами на секции по длине, а коробчатые с армирующей панелью - по ширине через 1 м.

     Противоположные стенки, а также стенки и диафрагмы коробчатых и коробчатых с армирующей панелью ГСИ могут быть соединены между собой проволокой стяжки по длине и ширине ГСИ с равномерным шагом не более 0,35 м.

     Примеры условных обозначений ГСИ:

     Коробчатое ГСИ длиной 1,5 м, шириной 1,0 м, высотой 0,5 м из сетки с ячейкой N 100 из проволоки диаметром 2,7 мм, покрытой цинком и полимером:


ГСИ-К-1,5х1,0х0,5-С100-2,7-ЦП ГОСТ Р 52132-2003


     Коробчатое с армирующей панелью ГСИ длиной 4,0 м, шириной 2,0 м, высотой 0,5 м из сетки с ячейкой N 80 из проволоки диаметром 2,7 мм, покрытой сплавом цинка с алюминием и мишметаллом и полимером:


ГСИ-КА-4,0х2,0х0,5-С80-2,7-ЦАММП ГОСТ Р 52132-2003


     Матрацно-тюфячное ГСИ длиной 4,0 м, шириной 2,0 м, высотой 0,23 м из сетки с ячейкой N 60 из проволоки диаметром 2,4 мм, покрытой сплавом цинка с алюминием и мишметаллом:


ГСИ-М-4,0х2,0х0,23-С60-2,4-ЦАММ ГОСТ Р 52132-2003


     Цилиндрическое ГСИ длиной 2,0 м, диаметром 0,65 м из сетки с ячейкой N 80 из проволоки диаметром 3,0 мм, покрытой цинком:


ГСИ-Ц-2,0х0,65-С80-3,0-Ц ГОСТ Р 52132-2003


     4.11 Допускается по согласованию между изготовителем и потребителем изготовлять ГСИ специальных форм и размеров, отличных от указанных на рисунках 1-4 и в таблицах 1-4.



     5 Технические требования


     5.1 ГСИ должны быть изготовлены в соответствии с требованиями настоящего стандарта из сетки по ГОСТ Р 51285:

     - коробчатые - из сетки N 80 или 100 из проволоки диаметром 2,7 и 3,0 мм;

     - коробчатые с армирующей панелью - из сетки N 80 из проволоки диаметром 2,7 мм, покрытой полимером;

     - матрацно-тюфячные - из сетки N 60 из проволоки диаметром 2,2 и 2,4 мм или N 80 из проволоки диаметром 2,4; 2,7 и 3,0 мм;

     - цилиндрические - из сетки N 80 из проволоки диаметром 2,7 и 3,0 мм.

     5.2 Механическая прочность ГСИ должна быть обеспечена качеством применяемой сетки, в том числе отсутствием недопустимых дефектов, а также механизированными способами раскроя развертки ГСИ, окантовки краев развертки проволокой кромки и прошивки сопрягаемых граней ГСИ проволокой обвязки.

     5.3 Проволока кромки, обвязки и стяжки должна иметь покрытие вида, соответствующего виду покрытия проволоки сетки ГСИ по ГОСТ Р 51285.

     5.4 Диаметры проволок кромки, обвязки и стяжки в зависимости от диаметра проволоки сетки ГСИ должны соответствовать указанным в таблице 5.


Таблица 5




     5.5 Параметры и вид покрытия сетки диафрагмы должны соответствовать параметрам и виду покрытия сетки ГСИ.

     5.6 Предельные отклонения линейных размеров коробчатых и коробчатых с армирующей панелью ГСИ должны быть не более ±5% размеров, указанных в таблицах 1, 2.

     5.7 Предельные отклонения дайны и ширины матрацно-тюфячных ГСИ должны быть не более ±5%, а высоты - не более ±10% размеров, указанных в таблице 3.

     5.8 Предельные отклонения длины цилиндрических ГСИ должны быть не более ±5%, а диаметра - не более ±10% размеров, указанных в таблице 4.


     5.9 Упаковка и маркировка

     5.9.1 ГСИ поставляют в виде разверток. Развертки ГСИ конкретных типов упаковывают в пакеты.

     5.9.2 Каждый пакет ГСИ должен быть перевязан проволокой обвязки не менее чем в четырех местах.

     Крышки матрацно-тюфячных ГСИ могут быть упакованы отдельно.

     5.9.3 К каждому пакету ГСИ прикрепляют ярлык, на котором указывают:

     - наименование и товарный знак (при наличии) предприятия-изготовителя;

     - условное обозначение ГСИ;

     - число ГСИ в пакете;

     - массу пакета в килограммах;

     - дату изготовления ГСИ.

     5.9.4 Транспортная маркировка - по ГОСТ 14192.

     5.9.5 По согласованию с потребителем поставляемые ГСИ могут быть снабжены проволокой стяжки с теми же видом покрытия и диаметром, представленным в таблице 5, в мотках общей массой до 10% массы поставляемой партии.



     6 Правила приемки


     6.1 ГСИ принимают партиями. Партия должна состоять из ГСИ одного типоразмера с покрытием одного вида и должна быть оформлена одним документом о качестве, содержащим:

     - наименование и товарный знак (при наличии) предприятия-изготовителя;

     - условное обозначение ГСИ;

     - количество ГСИ в партии;

     - дату изготовления ГСИ.

     6.2 Для проверки комплектности и размеров ГСИ, качества окантовки краев, крепления диафрагм и торцевых стенок отбирают 3 (три) изделия от партии.

     6.3 При получении неудовлетворительных результатов проводят повторную проверку на удвоенном числе ГСИ. Результаты повторной проверки распространяют на всю партию.



     7 Методы контроля


     7.1 Длину, ширину, высоту ГСИ (для цилиндрических - длину и диаметр) определяют рулеткой по ГОСТ 7502 или измерительной линейкой по ГОСТ 427 с ценой деления измерительного инструмента 1 мм.

     7.2 Диаметр проволоки кромки, обвязки и стяжки измеряют в двух взаимно перпендикулярных направлениях не менее чем в трех местах микрометром по ГОСТ 6507.

     7.3 Отсутствие недопустимых дефектов сетки, качество раскроя, крепления диафрагм и торцевых стенок, окантовки краев развертки ГСИ проверяют внешним осмотром изделия.



     8 Транспортирование и хранение


     8.1 ГСИ транспортируют пакетами по ГОСТ 24597 и ГОСТ 26663 в крытых и открытых транспортных средствах в соответствии с правилами перевозки грузов, действующими на транспорте данного вида.

     Допускается перевозка железнодорожным транспортом в открытом подвижном составе пакетов ГСИ, которые по размерам не могут быть загружены в крытые транспортные средства. Транспортное обозначение груза:


Сетки из черных металлов*


     Масса пакета - не более 1500 кг.

     8.2 ГСИ хранят в горизонтальном положении в закрытых складских помещениях. Условия хранения - по группе 3 ГОСТ 15150.



ПРИЛОЖЕНИЕ А
(справочное)


Примеры применения габионных сетчатых изделий


     ГСИ применяют:

     - коробчатые - для сооружения подпорных стенок, облицовки водосливных плотин, укрепления берегов и т.п.;

     - коробчатые с армирующей панелью - для крепления неустойчивых массивов грунта взамен подпорных стенок, для крепления склонов и откосов насыпей и т.п.;

     - матрацно-тюфячные - в ландшафтных работах, для облицовки каналов и дамб, крепления склонов и откосов насыпей, а также в виде "фартуков" для защиты оснований сооружений и т.п.;

     - цилиндрические - для создания оснований подпорных стенок, защиты от подмыва гидротехнических сооружений и т.п.



ПРИЛОЖЕНИЕ Б
(справочное)

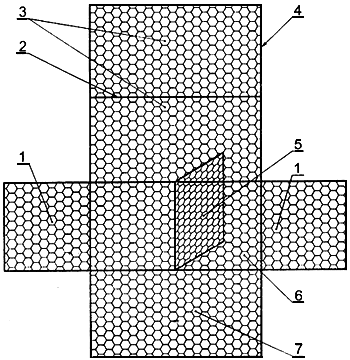

Развертка коробчатого габионного сетчатого изделия


1 - торцевая стенка; 2 - линия сгиба; 3 - крышка и задняя стенка; 4 - проволока кромки;
5 - диафрагма; 6 - дно; 7 - передняя стенка

Рисунок Б.1
