ГОСТ 9567-75 Трубы стальные прецизионные. Сортамент (с Изменениями N 1, 2)Постановление Госстандарта СССР от 31.12.1975 N 4122ГОСТ от 31.12.1975 N 9567-75


ГОСТ 9567-75

Группа В62



МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ТРУБЫ СТАЛЬНЫЕ ПРЕЦИЗИОННЫЕ

Сортамент

Precision steel tubes. Range



МКС 23.040.10
ОКП 13 4400, 13 5100

Дата введения 1977-01-01



ИНФОРМАЦИОННЫЕ ДАННЫЕ


     1. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета стандартов Совета Министров СССР от 31.12.75 N 4122

     2. ВЗАМЕН ГОСТ 9567-60

     3. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ


Обозначение НТД, на который дана ссылка

Номер пункта

ГОСТ 8731-74

11

ГОСТ 8732-78

6; 7

ГОСТ 8733-74

11

ГОСТ 8734-75

7



     4. Ограничение срока действия снято Постановлением Госстандарта СССР от 30.10.91 N 1691

     5. ИЗДАНИЕ с Изменениями N 1, 2, утвержденными в ноябре 1981 г., сентябре 1986 г. (ИУС2-82, 11-86)


     1. Настоящий стандарт распространяется на стальные трубы повышенной точности изготовления после холодного передела и после горячей прокатки.

     Стандарт полностью соответствует СТ СЭВ 1483-78 и ИСО 4200.

     2. Размеры и масса 1 м горячекатаных труб должны соответствовать указанным в табл.1, холоднокатаных и холоднотянутых - в табл.2.

     1, 2. (Измененная редакция, Изм. N 1).

     3. В зависимости от соотношения наружного диаметра  и толщины стенки  холоднодеформированные трубы изготавливаются:

     особотонкостенными - при  более 40 и диаметром 20 мм и менее со стенкой 0,5 мм и менее;

     тонкостенными - при  от 12,5 до 40 включ. и диаметром 20 мм и менее со стенкой 1,5 мм;

     толстостенными - при  от 6 до 12,5;

     особотолстостенными - при  менее 6.

     4. Горячекатаные трубы изготавливаются:

     немерной длины - от 4 до 12 м;

     мерной длины - от 4 до 8 м;

     длины, кратной мерной, - до 8 м с припуском на каждый рез 5 мм; по требованию потребителя может устанавливаться другой припуск.

     Трубы мерной длины более 8 м изготавливаются по соглашению изготовителя с потребителем.

     Предельное отклонение по длине труб мерной и кратной мерной длины должно быть +15 мм.

     5. Холоднодеформированные трубы изготавливаются:

     немерной длины - от 1 до 11,5 м;

     мерной длины - от 4,5 до 9 м;

     длины, кратной мерной, - до 9 м с припуском на каждый рез 5 мм; по требованию потребителя может устанавливаться другой припуск.

     Предельное отклонение по длине труб мерной и кратной мерной длины должно быть +10 мм.

     Примечание. По соглашению изготовителя с потребителем допускается изготовление труб длиной более 11,5 мм*.
________________
     * Соответствует оригиналу.  - Примечание .

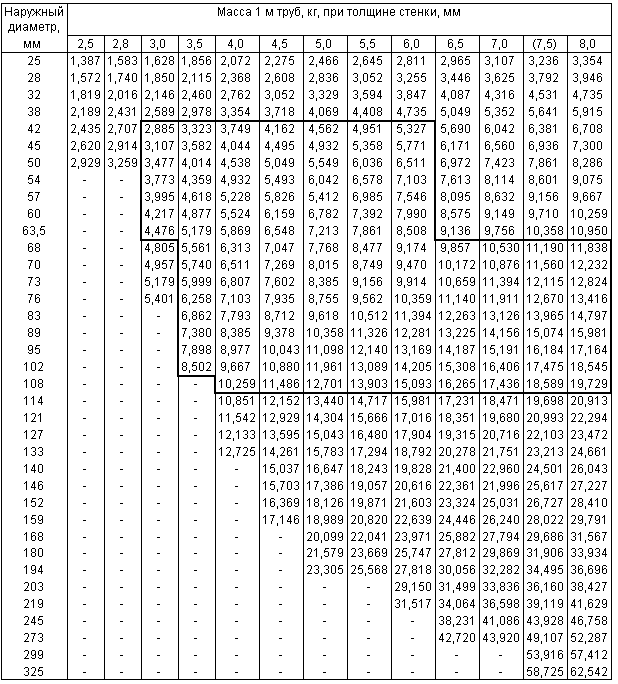

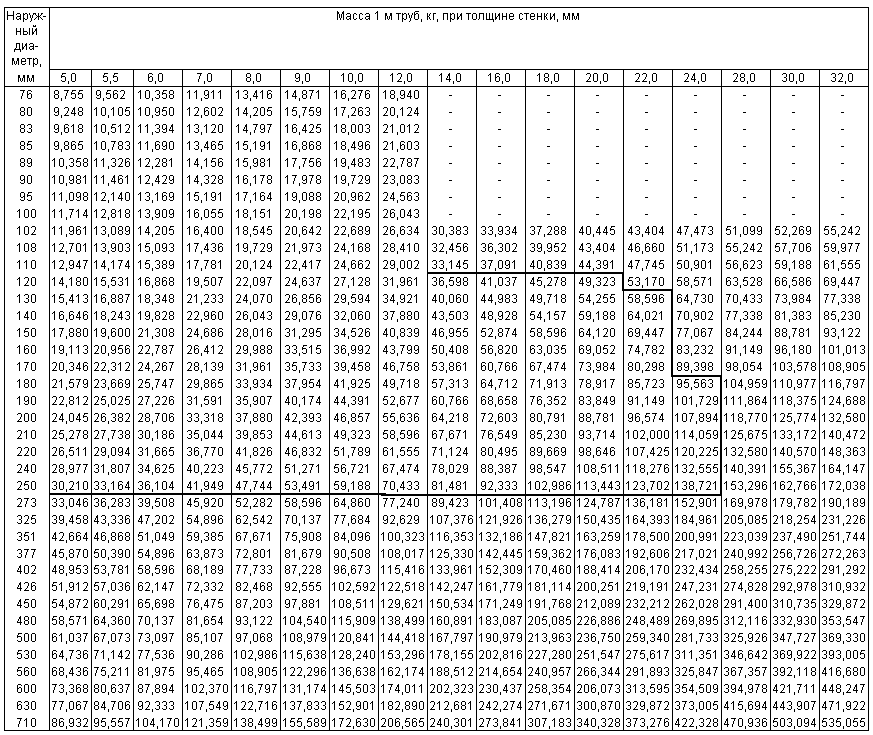

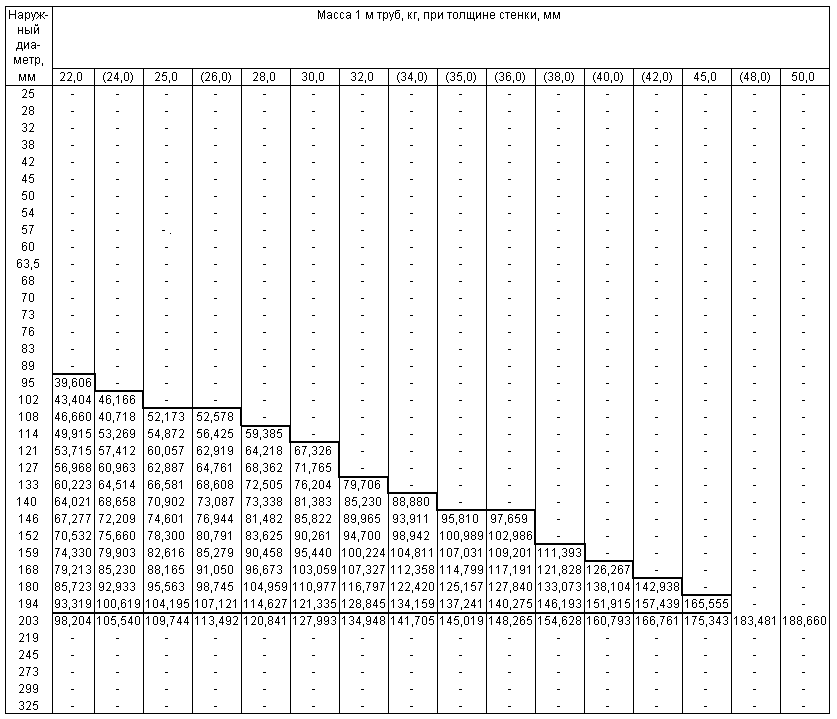

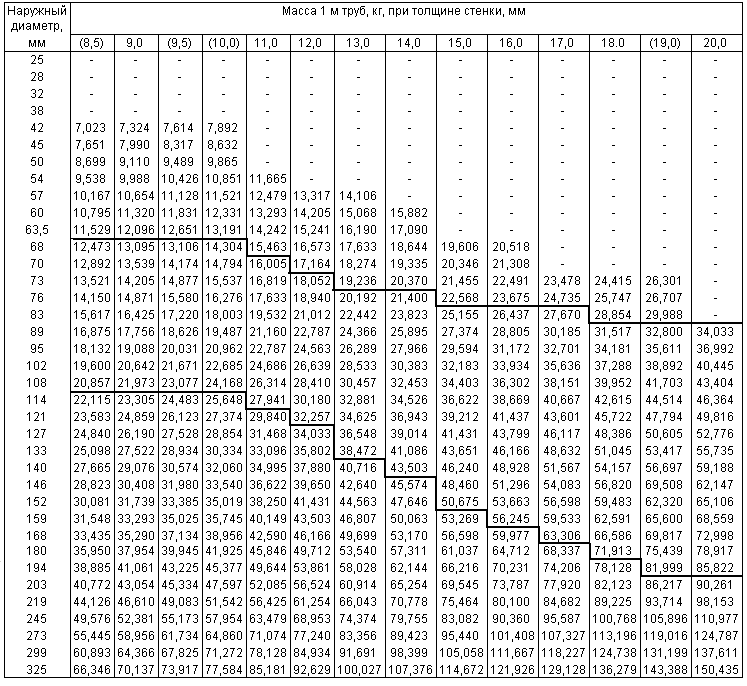

Таблица 1



Продолжение табл.1



Окончание табл.1


     Примечания:

     1. Трубы размеров, масса которых находится за пределами жирной линии, изготовляются по соглашению изготовителя с потребителем.

     2. Масса 1 м труб вычислена по формуле , где  - наружный диаметр, мм;  - толщина стенки, мм. Плотность стали принята равной 7,850 г/см.

     3. Размеры, взятые в скобки, при проектировании нового оборудования применять не рекомендуется.



Таблица 2



Наруж- ный диа- метр, мм

Масса 1 м труб, кг, при толщине стенки, мм


0,2

0,25

0,3

0,4

0,5

0,8

1,0

1,2

1,5

1,8

2,0

2,2

2,5

2,8

3,0

3,2

3,5

4,0

4,5

4

0,0187

0,0231

0,0274

0,0355

0,043

0,063

0,074

0,083

-

-

-

-

-

-

-

-

-

-

-

5

0,0237

0,0293

0,0348

0,0454

0,0555

0,0829

0,0986

0,112

0,129

-

-

-

-

-

-

-

-

-

-

6

0,0286

0,0355

0,0422

0,0552

0,0678

0,103

0,123

0,142

0,166

0,186

0,197

-

-

-

-

-

-

-

-

7

0,0335

0,0416

0,0496

0,0651

0,0801

0,122

0,148

0,172

0,203

0,231

0,247

0,260

0,277

-

-

-

-

-

-

8

0,0385

0,0478

0,0570

0,0750

0,0925

0,142

0,173

0,201

0,240

0,275

0,296

0,315

0,339

-

-

-

-

-

-

9

0,0434

0,0540

0,0644

0,0847

0,105

0,162

0,197

0,231

0,277

0,320

0,345

0,369

0,401

-

-

-

-

-

-

10

0,0483

0,0601

0,0718

0,0947

0,117

0,182

0,222

0,260

0,314

0,364

0,395

0,423

0,462

0,497

0,518

0,537

0,561

-

-

11

0,0533

0,0663

0,0792

0,105

0,129

0,201

0,247

0,290

0,351

0,408

0,444

0,477

0,524

0,566

0,592

0,616

0,647

-

-

12

0,0582

0,0724

0,0866

0,114

0,142

0,221

0,271

0,320

0,388

0,453

0,493

0,532

0,586

0,635

0,666

0,694

0,734

-

-

13

0,0631

0,0786

0,0940

0,124

0,154

0,241

0,296

0,349

0,42

0,497

0,543

0,586

0,647

0,704

0,740

0,778

0,820

0,888

-

14

0,0681

0,0848

0,101

0,134

0,166

0,260

0,321

0,435

0,462

0,542

0,592

0,640

0,709

0,773

0,814

0,852

0,906

0,986

-

15

0,0730

0,0909

0,109

0,144

0,179

0,280

0,345

0,408

0,499

0,586

0,641

0,694

0,771

0,842

0,888

0,931

0,993

1,085

1,165

16

0,0779

0,0971

0,166

0,154

0,191

0,300

0,370

0,438

0,536

0,630

0,691

0,749

0,832

0,911

0,962

1,010

1,079

1,184

1,276

18

0,0878

0,109

0,131

0,174

0,216

0,339

0,419

0,497

0,610

0,719

0,789

0,857

0,956

0,050*

1,110

1,168

1,252

1,381

1,498

19

0,0927

0,116

0,138

0,183

0,228

0,359

0,444

0,527

0,647

0,764

0,838

0,911

1,017

1,119

1,184

1,247

1,338

1,480

1,609

20

0,0977

0,122

0,146

0,193

0,240

0,379

0,469

0,556

0,684

0,808

0,888

0,966

1,079

1,188

1,258

1,326

1,424

1,578

1,720

21

0,103

0,128

0,153

0,203

0,253

0,399

0,493

0,586

0,721

0,852

0,937

1,020

1,141

1,257

1,332

1,405

1,511

1,677

1,831

22

0,108

0,134

0,161

0,213

0,265

0,418

0,518

0,616

0,758

0,897

0,986

1,074

1,202

1,326

1,406

1,484

1,597

1,776

1,942

23

0,112

0,140

0,168

0,223

0,277

0,438

0,543

0,645

0,795

0,941

1,036

1,129

1,264

1,395

1,480

1,563

1,683

1,874

2,053

24

0,117

0,146

0,175

0,233

0,290

0,458

0,567

0,675

0,832

0,985

1,085

1,183

1,326

1,464

1,554

1,641

1,769

1,973

2,164

25

0,122

0,153

0,183

0,243

0,302

0,477

0,592

0,704

0,859

1,030

1,134

1,237

1,387

1,533

1,628

1,720

1,856

2,072

2,275

26

0,127

0,159

0,190

0,253

0,314

0,497

0,617

0,734

0,906

1,074

1,184

1,291

1,449

1,602

1,702

1,800

1,942

2,170

2,386

27

0,132

0,165

0,198

0,262

0,327

0,517

0,641

0,764

0,943

1,119

1,233

1,346

1,511

1,671

1,776

1,878

2,028

2,269

2,497

28

0,137

0,171

0,205

0,272

0,339

0,537

0,666

0,793

0,980

1,163

1,282

1,400

1,572

1,740

1,850

1,957

2,115

2,368

2,608

30

0,147

0,183

0,220

0,292

0,364

0,576

0,715

0,852

1,054

1,252

1,381

1,508

1,695

1,878

1,998

2,115

2,287

2,565

2,830

32

0,157

0,196

0,235

0,312

0,388

0,616

0,764

0,911

1,128

1,341

1,480

1,617

1,819

2,016

2,146

2,273

2,460

2,762

3,052

34

0,167

0,208

0,249

0,331

0,413

0,655

0,814

0,971

1,202

1,429

1,578

1,725

1,942

2,154

2,294

2,430

2,633

2,959

3,274

35

0,172

0,214

0,257

0,341

0,425

0,675

0,838

1,000

1,239

1,474

1,628

1,780

2,004

2,233

2,367

2,510

2,719

3,058

3,385

36

0,177

0,220

0,264

0,351

0,438

0,694

0,863

1,030

1,276

1,518

1,677

1,834

2,065

2,293

2,441

2,588

2,805

3,157

3,496

38

0,186

0,233

0,279

0,371

0,462

0,734

0,912

1,089

1,350

1,607

1,776

1,942

2,189

2,431

2,589

2,746

2,978

3,354

3,718

40

0,196

0,245

0,294

0,391

0,487

0,773

0,962

1,148

1,424

1,696

1,874

2,051

2,312

2,569

2,737

2,904

3,150

3.551

3,940

42

-

-

0,309

0,410

0,512

0,813

1,011

1,207

1,498

1,785

1,973

2,159

2,435

2,707

2,885

3,062

3,323

3,749

4,162

45

-

-

0,331

0,440

0,549

0,872

1,085

1,296

1,609

1,918

2,121

2,322

2,620

2,914

3,107

3,299

3,582

4,044

4,495

48

-

-

0,353

0,470

0,586

0.931

1,159

1,385

1,720

2,051

2,269

2,485

2,805

3,121

3,329

3,535

3,841

4,340

4,827

50

-

-

0,368

0,489

0,610

0,971

1,208

1,444

1,794

2,140

2,368

2,594

2,929

3,259

3,477

3,693

4,014

4,538

5,049

51

-

-

0,375

0,499

0,623

0,990

1,233

1,474

1,831

2,184

2,417

2,648

2,990

3,328

3,551

3,772

4,100

4,636

5,160

53

-

-

0,390

0,519

0,647

1,030

1,282

1,533

1,905

2,273

2,515

2,756

3,114

3,466

3,699

3,930

4,273

4,834

5,382

54

-

-

0,397

0,529

0,660

1,050

1,307

1,563

1,942

2,317

2,565

2,810

3,175

3,535

3,773

4,009

4,359

4,932

5,493

56

-

-

0,412

0,548

0,684

1,089

1,356

1,622

2,016

2,406

2,663

2,919

3,298

3,674

3,921

4,167

4,535

4,130

5,715

57

-

-

0,419

0,558

0,697

1,109

1,381

1,651

2,053

2,450

2,713

2,973

3,360

3,743

3,995

4,246

4,618

5,228

5,826

60

-

-

0,442

0,588

0,734

1,168

1,455

1,740

2,164

2,584

2,861

3,136

3,545

3,950

4,217

4,482

4,877

5,524

6,159

63

-

-

-

-

-

1,227

1,529

1,829

2,275

2,717

3,009

3,299

3,730

4,157

4,439

4,719

5,136

5,820

6,492

65

-

-

-

-

-

1,267

1,578

1,888

2,349

2,806

3,107

3,407

3,853

4,295

4,587

4,877

5,308

6,017

6,714

68

-

-

-

-

-

1,326

1,652

1,977

2,460

2,939

3,255

3,570

4,038

4,502

4,809

5,114

5,567

6,313

7,047

70

-

-

-

-

-

1,365

1,702

2,036

2,534

3,027

3,354

3,678

4,162

4,640

4,957

5,272

5,740

6,511

7,269

_________________
      * Соответствует оригиналу. - Примечание .


Продолжение табл.2



Наруж- ный диа- метр, мм

Масса 1 м труб, кг, при толщине стенки, мм


0,2

0,25

0,3

0,4

0,5

0,8

1,0

1,2

1,5

1,8

2,0

2,2

2,5

2,8

3,0

3,2

3,5

4,0

4,5

73

-

-

-

-

-

1,424

1,776

2,125

2,645

3,161

3,502

3,841

4,347

4,847

5,179

5,508

5,999

6,807

7,602

75

-

-

-

-

-

1,464

1,825

2,184

2,71

3,249

3,601

3,950

4,470

4,986

5,327

5,675

6,172

7,004

7,824

76

-

-

-

-

-

1,484

1,850

2,214

2,756

3,294

3,650

4,004

4,532

5,055

5,401

5,745

6,258

7,103

7,935

80

-

-

-

-

-

1,563

1,948

2,332

2,904

3,471

3,847

4,221

4,778

5,331

5,697

6,061

6,603

7,497

8,37

83

-

-

-

-

-

1,622

2,022

2,421

3,015

3,605

3,995

4,383

4,963

5,538

5,519

6,297

6,862

7,793

8,712

85

-

-

-

-

-

1,661

2,072

2,479

3,089

3,693

4,094

4,492

5,086

5,676

6,067

6,455

7,035

7,990

8,934

89

-

-

-

-

-

1,740

2,170

2,598

3,237

3,871

4,291

4,709

5,333

5,952

6,363

6,771

7,380

8,385

9,378

90

-

-

-

-

-

1,760

2,195

2,628

3,274

3,915

4,340

4,763

5,395

6,021

6,437

6,846

7,466

8,484

9,484

95

-

-

-

-

1,858

2,318

2,776

3,459

4,137

4,587

5,034

5,703

6,367

6,807

7,244

7,898

8,977

10,043

100

-

-

-

-

-

1,957

2,441

2,924

3,644

4,359

4,834

5,306

6,011

6,712

7,176

7,639

8,329

9,470

10,598

102

-

-

-

-

-

-

2,491

2,983

3,718

4,448

4,933

5,414

6,135

6,850

7,324

7,797

8,502

9,667

10,820

108

-

-

-

-

-

-

2,639

3,161

3,940

4,714

5,228

5,740

6,504

7,264

7,768

8,271

9,020

10,259

11,486

110

-

-

-

-

-

-

2,688

3,220

4,014

4,803

5,327

5,849

6,628

7,402

7,916

8,428

9,193

10,456

11,708

120

-

-

-

-

-

-

2,935

3,516

4,384

5,247

5,820

6,391

7,244

8,093

8,656

9,217

10,056

11,443

12,818

130

-

-

-

-

-

-

3,181

3,812

4,757

5,691

6,313

6,934

7,861

8,783

9,396

10,007

10,919

12,429

13,928

140

-

-

-

-

-

-

3,428

4,108

5,123

6,135

6,807

7,467

8,477

9,474

10,136

10,797

11,782

13,416

15,037

150

-

-

-

-

-

-

3,675

4,404

5,493

6,579

7,300

8,019

9,094

10,164

10,876

11,585

12,645

14,402

16,147

160

-

-

-

-

-

-

3,921

4,699

5,863

7,023

7,793

8,561

9,701

10,855

11,616

12,374

13,508

15,389

17,257

170

-

-

-

-

-

-

4,168

4,995

6,233

7,467

8,286

9,104

10,327

11,546

12,355

13,163

14,371

16,375

18,367

180

-

-

-

-

-

-

4,414

5,292

6,603

7,910

8,779

9,647

10,944

12,236

13,095

13,953

15,235

17,362

19,476

190

-

-

-

-

-

-

4,661

5,587

6,973

8,354

9,273

10,189

11,560

12,927

13,835

14,742

16,098

18,348

20,586

200

-

-

-

-

-

-

4,908

5,883

7,343

8,798

9,766

10,732

12,177

13,617

14,575

15,617

16,961

19,335

21,696

210

-

-

-

-

-

-

5,154

6,179

7,713

9,242

10,259

11,781

12,793

14,308

15,315

16,320

17,824

20,321

22,806

220

-

-

-

-

-

-

5,401

6,475

8,083

9,686

10,752

11,817

13,410

14,998

16,055

17,109

18,687

21,308

23,915

240

-

-

-

-

-

-

5,894

7,067

8,823

10,574

11,739

12,902

14,642

16,379

17,534

18,687

20,414

23,280

26,135

250

-

-

-

-

-

-

-

-

9,193

11,018

12,232

13,444

15,259

17,070

18,274

19,477

21,277

24,267

27,244

273

-

-

-

-

-

-

-

-

10,043

12,039

13,367

14,692

16,677

18,658

19,976

21,292

23,262

26,536

29,797

325

-

-

-

-

-

-

-

-

11,967

14,347

15,931

17,568

19,883

22,249

23,823

25,395

27,750

31,665

35,568

351

-

-

-

-

-

-

-

-

12,929

15,501

17,214

18,924

21,486

24,044

25,747

27,447

29,995

34,230

38,453

377

-

-

-

-

-

-

-

-

13,891

16,655

18,496

20,335

23,089

25,839

27,670

29,499

32,239

36,795

41,339

402

-

-

-

-

-

-

-

-

14,815

17,765

19,729

21,691

24,631

27,566

29,520

31,472

34,397

36,261

44,113

426

-

-

-

-

-

-

-

-

15,703

18,831

20,913

22,993

26,110

29,223

31,295

33,366

36,468

41,629

46,777

450

-

-

-

-

-

-

-

-

16,591

18,896

22,097

24,296

27,590

30,880

33,071

35,260

38,540

43,996

49,440

480

-

-

-

-

-

-

-

-

17,701

21,228

23,576

25,923

29,440

32,952

35,291

37,227

41,129

46,955

52,759

500

-

-

-

-

-

-

-

-

18,441

21,395

24,563

27,008

30,673

34,333

36,770

39,206

42,856

48,928

54,989

530

-

-

-

-

-

-

-

-

-

-

26,043

28,635

32,522

36,404

38,990

41,573

45,445

51,881

58,318

560

-

-

-

-

-

-

-

-

-

-

27,522

30,264

34,372

38,476

41,209

43,941

48,034

54,847

61,648

600

-

-

-

-

-

-

-

-

-

-

29,495

32,434

36,838

41,238

44,169

47,097

51,487

58,793

66,087

630

-

-

-

-

-

-

-

-

-

-

-

-

-

43,310

46,388

49,465

54,076

61,752

69,416

710

-

-

-

-

-

-

-

-

-

-

-

-

-

48,833

52,307

55,778

60,982

69,644

78,294



Продолжение табл.2



Наруж- ный диа- метр, мм

Масса 1 м труб, кг, при толщине стенки, мм


5,0

5,5

6,0

7,0

8,0

9,0

10,0

12,0

14,0

16,0

18,0

20,0

22,0

24,0

28,0

30,0

32,0

4

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

5

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

6

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

7

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

8

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

9

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

10

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

11

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

12

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

13

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

14

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

15

1,233

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

16

1,356

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

18

1,603

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

19

1,726

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

20

1,850

1,967

2,072

-

-

-

-

-

-

-

-

-

-

-

-

-

-

21

1,973

2,102

2,220

-

-

-

-

-

-

-

-

-

-

-

-

-

-

22

2,096

2,238

2,368

-

-

-

-

-

-

-

-

-

-

-

-

-

-

23

2,220

2,374

2,515

-

-

-

-

-

-

-

-

-

-

-

-

-

-

24

2,343

2,509

2,663

-

-

-

-

-

-

-

-

-

-

-

-

-

-

25

2,466

2,645

2,811

3,107

-

-

-

-

-

-

-

-

-

-

-

-

-

26

2,589

2,781

2,959

3,280

-

-

-

-

-

-

-

-

-

-

-

-

-

27

2,713

2,916

3,107

3,453

3,749

3,995

-

-

-

-

-

-

-

-

-

-

-

28

2,836

3,052

3,255

3,625

_

-

-

-

-

-

-

-

-

-

-

-

-

30

3,083

3,323

3,551

3,971

4,340

-

-

-

-

-

-

-

-

-

-

-

-

32

3,329

3,594

3,847

4,316

4,735

-

-

-

-

-

-

-

-

-

-

-

-

34

3,576

3,866

4,143

4,661

5,129

-

-

-

-

-

-

-

-

-

-

-

-

35

3,699

4,001

4,291

4,834

5,327

-

-

-

-

-

-

-

-

-

-

-

-

36

3,822

4,137

4,439

5,006

5,524

-

-

-

-

-

-

-

-

-

-

-

-

38

4,069

4,408

4,735

5,352

5,919

6,437

-

-

-

-

-

-

-

-

-

-

-

40

4,316

4,680

5,031

5,697

6,313

6,881

-

-

-

-

-

-

-

-

-

-

-

42

4,562

4,951

5,327

6,042

6,708

7,324

-

-

-

-

-

-

-

-

-

-

-

45

4,932

5,358

5,771

6,560

7,300

7,990

8,632

-

-

-

-

-

-

-

-

-

-

48

5,302

5,765

6,215

7,078

7,892

8,656

9,371

-

-

-

-

-

-

-

-

-

-

50

5,549

6,036

6,511

7,423

8,296

9,110

9,865

11,246

-

-

-

-

-

-

-

-

-

51

5,672

6,172

6,659

7,596

8,484

9,322

10,111

11,542

-

-

-

-

-

-

-

-

-

53

5,919

6,443

6,955

7,941

8,878

9,766

10,604

12,133

-

-

-

-

-

-

-

-

-

54

6,042

6,578

7,103

8,114

9,075

9,988

10,851

12,429

-

-

-

-

-

-

-

-

-

56

6,289

6,850

7,398

8,459

9,470

10,432

11,345

12,021*

-

-

-

-

-

-

-

-

-

57

6,412

6,985

7,546

8,632

9,667

10,654

11,591

13,317

-

-

-

-

-

-

-

-

-

60

6,782

7,392

7,990

9,149

10,259

11,320

12,331

14,205

-

-

-

-

-

-

-

-

-

63

7,152

7,799

8,434

9,667

10,851

11,985

13,070

15,093

-

-

-

-

-

-

-

-

-

65

7,398

8,070

8,730

10,013

11,246

12,429

13,564

15,685

-

-

-

-

-

-

-

-

-

68

7,768

8,477

9,174

10,530

11,838

13,095

14,304

16,573

-

-

-

-

-

-

-

-

-

70

8,015

8,749

9,470

10,876

12,232

13,539

14,797

17,164

-

-

-

-

-

-

-

-

-

73

8,385

9,156

9,914

11,394

12,824

14,205

15,537

18,052

-

-

-

-

-

-

-

-

-

75

8,631

9,427

10,210

11,739

13,219

14,649

16,030

18,644

-

-

-

-

-

-

-

-

-

________________
     * Соответствует оригиналу. - Примечание .



Продолжение табл.2


     Примечания:

     1. Трубы размеров, масса которых находится за пределами жирной линии, а также наружным диаметром 100-250 мм с соотношением  более 50 и трубы с соотношением  менее 4, изготавливаются по соглашению изготовителя с потребителем.

     2. Масса 1 м труб вычислена по формуле , где  - наружный диаметр, мм;  - толщина стенки, мм. Плотность стали принята равной 7,850 г/см.


     6. Предельные отклонения размеров труб не должны превышать:

     а) горячекатаных:

     по наружному диаметру

     ±0,35 мм - при диаметре до 50 мм включ.,

     ±0,8% - при диаметре более 50 до 219 мм включ.,

     ±1,0% - при диаметре более 219 мм,

     ±0,5% - при диаметре от 68 до 194 мм включ. с соотношением , равным 4-10;

     по толщине стенки

     ±10% - при толщине стенки до 15 мм включ.,

     ±8% - при толщине стенки более 15 мм,

     ±6% - при толщине стенки от 7 до 45 мм с соотношением , равным 4-10.

     В местах исправления дефектов горячекатаных труб предельные отклонения должны соответствовать требованиям ГОСТ 8732, табл.2, для труб повышенной точности изготовления;

     б) холоднодеформированных:

     по наружному диаметру

     ±0,10 мм - при диаметре до 30 мм включ.,

     ±0,15 мм - при диаметре от 32 до 40 мм включ.,

     ±0,20 мм - при диаметре от 42 до 50 мм включ.,

     ±0,25 мм - при диаметре от 51 до 60 мм включ.,

     ±0,30 мм - при диаметре от 63 до 70 мм включ.,

     ±0,35 мм - при диаметре от 73 до 80 мм включ.,

     ±0,40 мм - при диаметре от 83 до 90 мм включ.,

     ±0,45 мм - при диаметре от 95 до 108 мм включ.,

     ±0,50 мм - при диаметре от 110 до 120 мм включ.,

     ±0,8% - при диаметре 130 мм и более;

     по толщине стенки (для труб диаметром 5-108 мм)

     ±0,05 мм - при толщине стенки от 0,2 до 0,8 мм включ.,

     ±7,5% - при толщине стенки более 0,8 до 5 мм включ.,

     ±6,0% - при толщине стенки более 5 мм;

     по толщине стенки (для труб диаметром 110-250 мм)

     ±10% - при толщине стенки до 2,5 мм включ.,

      - при толщине стенки более 2,5 до 5 мм включ.,

     ±7,5% - при толщине стенки более 5 мм.

     Для труб с соотношением , равным 4-10, в местах исправления дефектов допускается уточнение* стенки до минус 8% номинального значения.
________________
     * Текст соответствует оригиналу. - Примечание .


     При поставке холоднодеформированных труб с соотношением , равным 50 и более, в термически обработанном состоянии предельные отклонения по наружному диаметру устанавливаются по соглашению изготовителя с потребителем.

     4-6. (Измененная редакция, Изм. N 2).

     7. По требованию потребителя допускается изготовление труб повышенной точности только по одному параметру.

     В этом случае предельные отклонения по другому параметру должны соответствовать для горячекатаных труб ГОСТ 8732, а для остальных - ГОСТ 8734.

     8. Трубы изготавливаются по наружному диаметру и толщине стенки.

     По требованию потребителя трубы после холодного передела могут изготавливаться по внутреннему диаметру и толщине стенки.

     Предельные отклонения по внутреннему диаметру труб при внутреннем диаметре более 10 мм должны соответствовать предельным отклонениям по наружному диаметру. При внутреннем диаметре труб менее 10 мм предельные отклонения устанавливаются соглашением изготовителя с потребителем.

     9. Овальность и разностенность труб не должны выводить размеры труб за предельные отклонения по наружному диаметру и толщине стенки.

     10. Кривизна труб на участке длиной 1 м не должна превышать:

     1,5 мм - для горячекатаных труб;

     2,0 мм - для холоднодеформированных труб диаметром до 10 мм и 1,5 мм - для труб диаметром свыше 10 мм.

     Для труб с соотношением , равным 50 и более, изготавливаемых без термической обработки, нормы кривизны не регламентируются.

     По требованию потребителя трубы изготовляют с уменьшенной кривизной, нормы устанавливают по согласованию изготовителя с потребителем.

     (Измененная редакция, Изм. N 2).

     11. Технические требования на горячекатаные трубы - по ГОСТ 8731, на холоднодеформированные - по ГОСТ 8733.


Примеры условных обозначений:


     Труба горячекатаная немерной длины, наружным диаметром 60 мм повышенной точности, с толщиной стенки 4 мм обычной точности, из стали марки 20, с поставкой по химическому составу и механическим свойствам по ГОСТ 8731, группа В:


     То же, холоднодеформированная наружным диаметром 8 мм повышенной точности, с толщиной стенки 0,3 мм обычной точности, немерной длины, из стали марки 20, с поставкой по химическому составу и механическим свойствам по ГОСТ 8733, группа В:


     То же, длиной, кратной 1250 мм, повышенной точности по диаметру и толщине стенки, из стали марки 10, с поставкой по химическому составу по ГОСТ 8733, группа Б:


     То же, длиной 4000 мм (мерной длины), повышенной точности по толщине стенки, из стали марки 40Х, с поставкой по механическим свойствам, определенным на термообработанных образцах, и по химическому составу по ГОСТ 8733, группа Г:


     То же, немерной длины, повышенной точности по диаметру и толщине стенки, без нормирования механических свойств и химического состава, но с нормированием гидравлического давления по ГОСТ 8733, группа Д:


     То же, холоднодеформированная внутренним диаметром 18 мм обычной точности, с толщиной стенки 1 мм повышенной точности, из стали марки 20, с поставкой по химическому составу по ГОСТ 8733, группа Б:




Текст документа сверен по:
официальное издание
Трубы металлические и соединительные части к ним.
Часть 1. Трубы бесшовные гладкие: Сб. ГОСТов. -
М.: ИПК Издательство стандартов, 2004
