ГОСТ 9235-76 Полособульб горячекатаный симметричный для судостроения. Сортамент (с Изменениями N 1-4)Постановление Госстандарта СССР от 18.06.1976 N 1473ГОСТ от 18.06.1976 N 9235-76


     ГОСТ 9235-76

Группа В22



МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ


ПОЛОСОБУЛЬБ ГОРЯЧЕКАТАНЫЙ СИММЕТРИЧНЫЙ
ДЛЯ СУДОСТРОЕНИЯ

Сортамент

Hot-rolled steel. Symmetrical bulb for shipbuilding.
Dimensions



ОКП 09 3100, 09 5100

Дата введения 1978-01-01



     ВВЕДЕН В ДЕЙСТВИЕ постановлением Государственного комитета стандартов Совета Министров СССР от 18 июня 1976 г. N 1473

     Ограничение срока действия снято по протоколу N 2-92 Межгосударственного Совета по стандартизации, метрологии и сертификации (ИУС 2-93)

     ВЗАМЕН ГОСТ 9235-59

     ИЗДАНИЕ с Изменениями N 1, 2, 3, 4, утвержденными в июне 1976 г., январе 1983 г., июне 1987 г., июле 1990 г. (ИУС 7-79, 5-83, 11-87, 10-90)


     Настоящий стандарт распространяется на стальные горячекатаные симметричные полособульбы для судостроения.

     (Измененная редакция, Изм. N 3, 4).



1. СОРТАМЕНТ

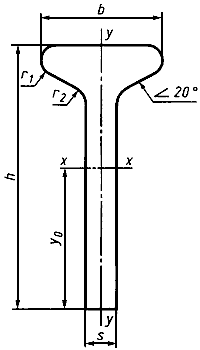

     1.1. Поперечное сечение симметричных полособульбов должно соответствовать указанному на чертеже.




     Обозначения к чертежу и таблицам:

      - высота полособульба;

      - ширина полки;

      - толщина стенки;

      - радиус закругления кромок полки;

      - радиус сопряжения стенки с полкой;

      - момент инерции;

      - радиус инерции;

      - момент сопротивления изолированного полособульба;

      - момент сопротивления полособульба с присоединенным пояском;

      - расстояние от центра тяжести.

     Примечание. Для профиля номер 1455 уклон внутренних граней полок должен быть не более 15°.


     (Измененная редакция, Изм. N 4).

     1.2. Размеры полособульбов, площадь поперечного сечения, масса 1 м и справочные величины должны соответствовать указанным в табл.1.



Таблица 1



;

Справочная величина для осей


Но- мер про- филя

мм

Площадь сечения, см

Теорети- ческая масса
1 м, кг










, см

, см

, см

, см

, см

, см

, см

935

90

31,0

5,0

4,0

6,82

5,35

55,19

2,85

9,41

31,21

5,86

1,91

0,53


1035

100

35,5

5,5

4,5

8,53

6,69

84,81

3,15

12,89

44,06

6,58

3,23

0,62


1235

120

37,5

5,5

5,0

10,15

7,96

146,77

3,88

18,61

61,89

7,89

4,16

0,64


1446

140

42,0

6,0

6,0

13,10

10,28

257,02

4,43

27,77

94,41

9,25

6,85

0,72


1447

140

43,5

7,5

6,0

15,20

11,93

300,51

4,45

33,60

104,64

8,94

7,88

0,72


1455

140

48,0

5,5

4,0; 6,0

11,85

9,30

309,81

5,11

32,48

87,77

9,54

7,51

0,80


1646

160

48,5

6,5

6,5

16,47

12,93

422,40

5,06

39,64

137,51

10,66

11,59

0,84


1658

160

50,0

8,0

6,5

18,87

14,81

488,39

5,09

47,33

150,60

10,32

13,06

0,83


1858

180

56,5

8,5

7,0

22,90

17,98

751,29

5,73

64,21

207,80

11,70

20,44

0,94


2068

200

60,4

8,4

8,0

26,06

20,46

1049,53

6,35

79,46

268,19

13,21

27,74

1,03

22610

220

68,0

10,0

8,5

33,14

26,01

1624,05

7,00

113,21

368,71

14,34

43,06

1,14


271010

270

102,0

10,0

6,0; 20,0

41,75

32,78

3163,03

8,70

176,15

589,24

17,96

114,15

1,65


30810

300

89,0

10,0

6,0; 25,0

51,00

40,03

4557,50

9,45

221,00

834,00

20,62

86,87

1,43


30812

300

91,0

12,0

6,0; 25,0

57,00

44,75

5165,00


9,53

258,00

893,00

20,00

98,27

1,41


     Примечания:

     1. Номер полособульба составлен из размеров  или  в сантиметрах и  в миллиметрах (в целых числах).

     2. Площадь поперечного сечения и справочные величины вычислены по номинальным размерам. При вычислении массы 1 м полособульба плотность стали принята равной 7,85 г/см.

     3. При вычислении  площадь и толщина присоединенного пояска приняты равными полуторной площади и полуторной толщины полособульба.

     4. Радиусы закругления, указанные на чертеже, даны для построения калибра валков и на полособульбе не проверяют.

     5. (Исключено, Изм. N 3).


     (Измененная редакция, Изм. N 3, 4).

     1.3. Уклон полки полособульба N 271010 должен быть 10°.

     1.4. Размеры, площадь поперечного сечения и масса 1 м полособульбов, изготовленных в cдвоенном виде, должны соответствовать указанным в табл.2.



Таблица 2



Номер полособульба




Средняя толщина полки на расстоянии
от плоскости стенки










Площадь сечения, см




Теоре- тическая масса 1 м, кг




мм




271010

550

102,0

16,0

10,0

6

20

84,5

67,67


30810

600

89,0

25,3

10,0

6

25

102,0

80,06


30812

600

91,0

25,3

12,0

6

25

114,0

89,50



     Примечание. Построение полособульбов производится с использованием средней толщины полки в соответствии с табл.2.


     (Измененная редакция, Изм. N 3).

      1.5. Предельные отклонения размеров полособульбов, изготавливаемых в одинарном виде, должны соответствовать указанным в табл.3.



Таблица 3

мм






Предельное отклонение





Номер полособульба


по ширине полки



по высоте полособульба


по толщине стенки при толщине


Предельное смещение
оси полки относительно стенки


Выпуклость или вогнутость наружной плоскости полки










до 5,5 вкл.


от 6 до 9 вкл.


от 10 и более








935-1035


+0,4
-0,8

±1,5

+0,4
-0,6

-

-

1,0

+1,0
-0,5

1235-1658


+0,5
-1,0

±2,0

+0,4
-0,6

+0,4
-0,6

-

1,5

+1,5
-1,0

1858-22610


+0,6
 -2,2

+2,5
 -3,0

-


+0,4
 -0,6

+0,4
 -0,8

2,0


+2,0
-1,0


     Примечание. Для профиля 1455 предельное смещение оси полки относительно стенки не должно превышать 2,5 мм.


     (Измененная редакция, Изм. N 4).

     1.6. Предельные отклонения размеров полособульбов, изготовляемых в сдвоенном виде, должны соответствовать указанным в табл.4.



Таблица 4

мм



Номер полособульба


Предельное отклонение


Предельное смещение оси полки относительно стенки

Выпуклость или вогнутость наружной плоскости полки

по ширине полки


по высоте полособульба


по толщине стенки


271010

±2,5

±5

+0,5
-1,0

2,5

+2,0
-1,0

30810
30812

+2,5
-3,5

+0,8
-1,0



     (Измененная редакция, Изм. N 2, 3).

     1.7. Предельные отклонения от теоретической массы партии не должны превышать плюс 3 минус 5%.

     1.8. Полособульбы могут изготовляться всех номеров только с плюсовыми или только с минусовыми предельными отклонениями по высоте или предельными отклонениями по массе.

     1.9. Притупление углов нижнего торца стенки не должно превышать 0,3 от толщины стенки. Величина его обеспечивается технологией изготовления и на готовом полособульбе не проверяется.

     1.7-1.9. (Измененная редакция, Изм. N 3).

     1.10. Неперпендикулярность наружной грани полки относительно плоскости стенки не должна выводить высоту полособульба за предельные отклонения.

     1.11. Для полособульбов, изготовляемых в сдвоенном виде, неперпендикулярность наружной плоскости полки относительно плоскости стенки не должна превышать 1,5%.

     1.12. Кривизна стенки по высоте полособульба не должна превышать 0,2 от толщины при изготовлении полособульбов в одинарном виде и 0,4 - в сдвоенном виде.

     1.13. Изменение уклона полки допускается в пределах ±2°. Величина его обеспечивается технологией изготовления и на готовом полособульбе не контролируется.

     1.14. Полособульбы изготовляют длиной от 4 до 20 м:

     мерной длины;

     кратной мерной длины;

     немерной длины

     от 4 до 12 м - для полособульбов N 935-1035;

     от 4 до 20 м - для полособульбов N 1235-22610; N 271010-30812, ограниченной длины в пределах немерной.

     (Измененная редакция, Изм. N 3, 4).

     1.14.1. Длина полособульба оговаривается в заказе.

     1.14.2-1.15. (Исключены, Изм. N 3).

     1.16. Предельные отклонения по длине полособульба мерной или кратной мерной длины не должны превышать:

     +40 мм - при длине полособульба до 8 м;

     +60 мм - при длине полособульба св. 8 до 12 м;

     +80 мм - при длине полособульба св. 12 м.

     По требованию потребителя предельные отклонения по длине должны быть +5 мм на каждый 1 м длины, но не более +80 мм при длине полособульба свыше 8 м.

     (Измененная редакция, Изм. N 3).

     1.17. Смятие концов не должно выводить полособульб за предельные отклонения по длине.

     (Измененная редакция, Изм. N 3).

     1.18. Кривизна полособульбов в плоскостях стенки и полки I класса не должна превышать 0,3% измеряемой длины, II класса - 0,6% измеряемой длины.

     (Измененная редакция, Изм. N 3, 4).

     1.19. Волнистость стенки одного знака не должна превышать 3 мм на 1 м для полособульбов, изготовленных в одинарном виде, и 5 мм на 1 м - в сдвоенном виде.

     1.20. Контроль размеров, кривизны полособульбов в плоскостях стенки и полки проводят на расстоянии не менее 500 мм от торцов полособульбов.

     (Введен дополнительно, Изм. N 4).

     Разделы 2-5. (Исключены, Изм. N 4).
