ГОСТ 8943-75

Группа В61

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ


СОЕДИНИТЕЛЬНЫЕ ЧАСТИ ИЗ КОВКОГО ЧУГУНА
С ЦИЛИНДРИЧЕСКОЙ РЕЗЬБОЙ ДЛЯ ТРУБОПРОВОДОВ

Номенклатура

Ductile iron and steel fittings with parallel thread for pipelines.
Nomenclature



     Дата введения 1977-01-01



     ВВЕДЕН В ДЕЙСТВИЕ постановлением Государственного комитета стандартов Совета Министров СССР от 14.11.75 N 2901

     Ограничение срока действия снято по протоколу Межгосударственного Совета по стандартизации, метрологии и сертификации (ИУС 2-93)

     ВЗАМЕН ГОСТ 8943-59

     ПЕРЕИЗДАНИЕ


     1. Настоящий стандарт распространяется на части из ковкого чугуна с цинковым покрытием и без покрытия, с цилиндрической трубной резьбой, предназначенные для соединения водо- и газопроводных труб (с применением уплотнителя) в системах отопления, водопровода, газопровода и в других системах в условиях неагрессивных сред (вода, насыщенный водяной пар, горючий газ и др.), при температуре проводимой среды не выше 175 °С и условном давлении:  1,6 МПа (16 кгс/см) при условных проходах не более  40 мм и  1 МПа (10 кгс/см) при условных проходах  50-100 мм.

     2. Номенклатура соединительных частей приведена в таблице.



Наименование соединительных частей

Основные размеры

Эскиз

Сортамент , мм

Угольник прямой

По ГОСТ 8946-75


8; 10; 15; 20; 25; 32; 40; 50;
(65); (80); (100)

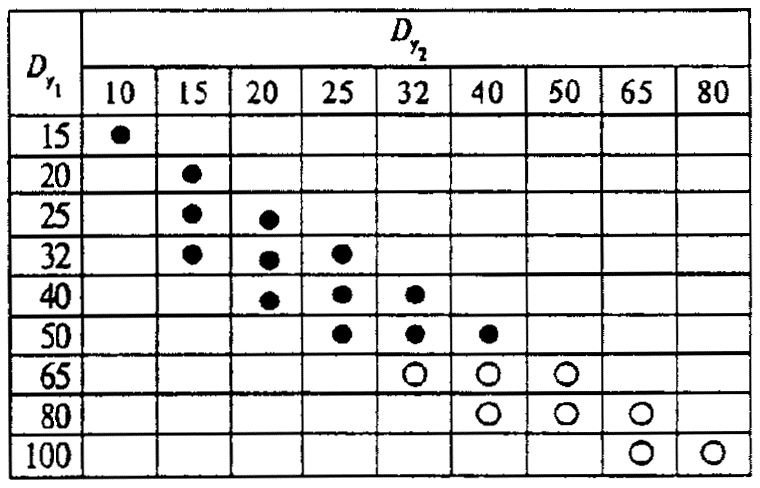

Угольник переходной

По ГОСТ 8947-75

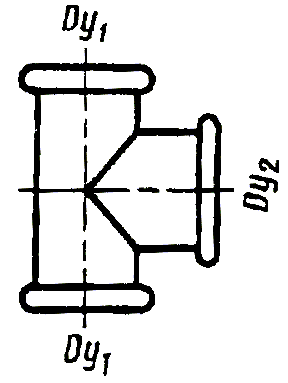

Тройник прямой

По ГОСТ 8948-75


8; 10; 15; 20; 25; 32; 40; 50;
(65); (80); (100)

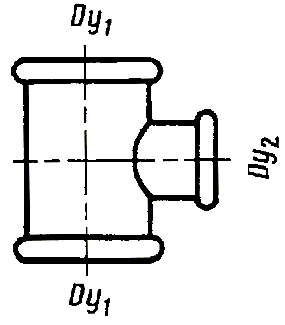

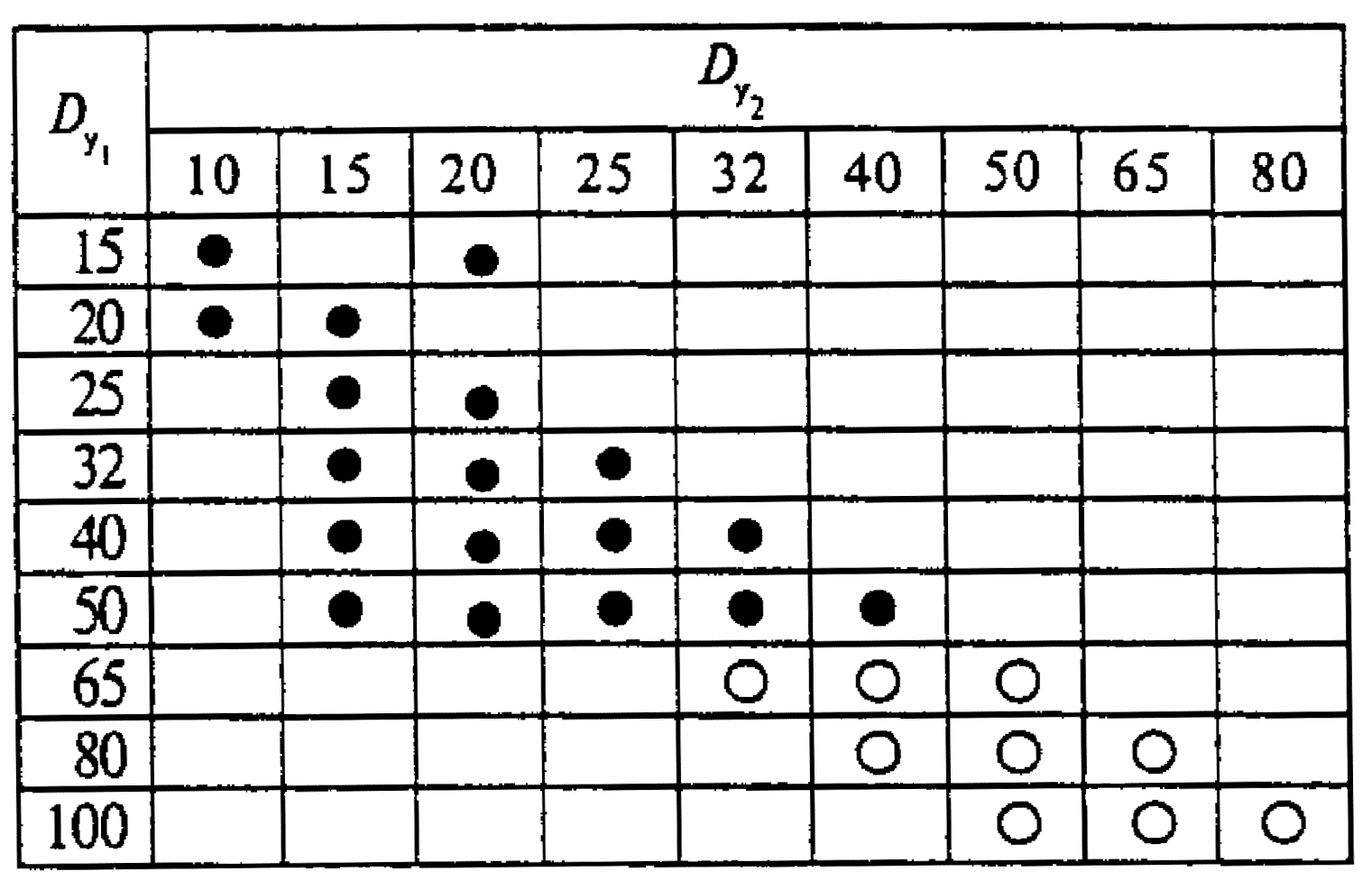

Тройник переходной

По ГОСТ 8949-75

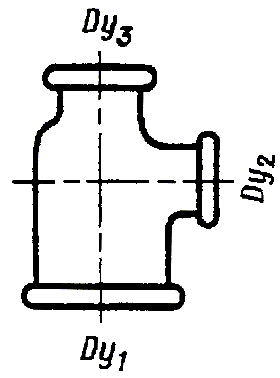

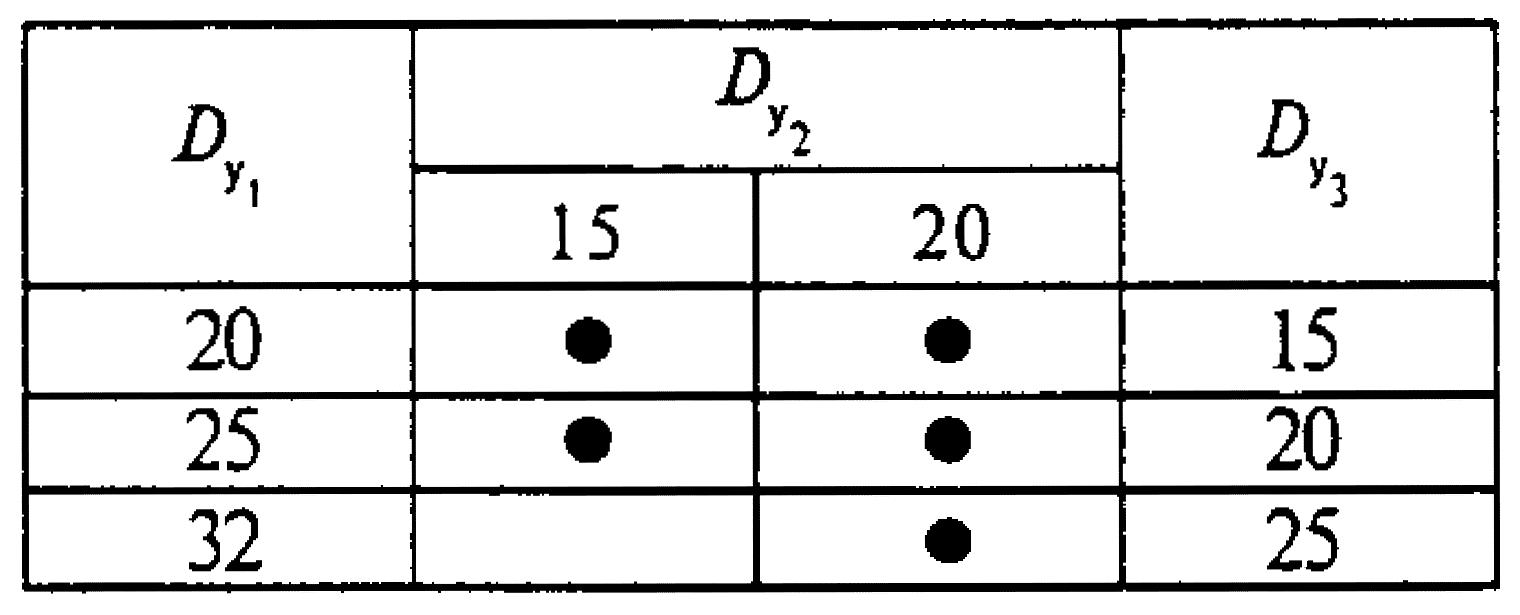

Тройник
с двумя переходами

По ГОСТ 8950-75



Крест прямой

По ГОСТ 8951-75


10; 15; 20; 25; 32; 40; 50;
(65); (80); (100)

Крест переходной

По ГОСТ 8952-75

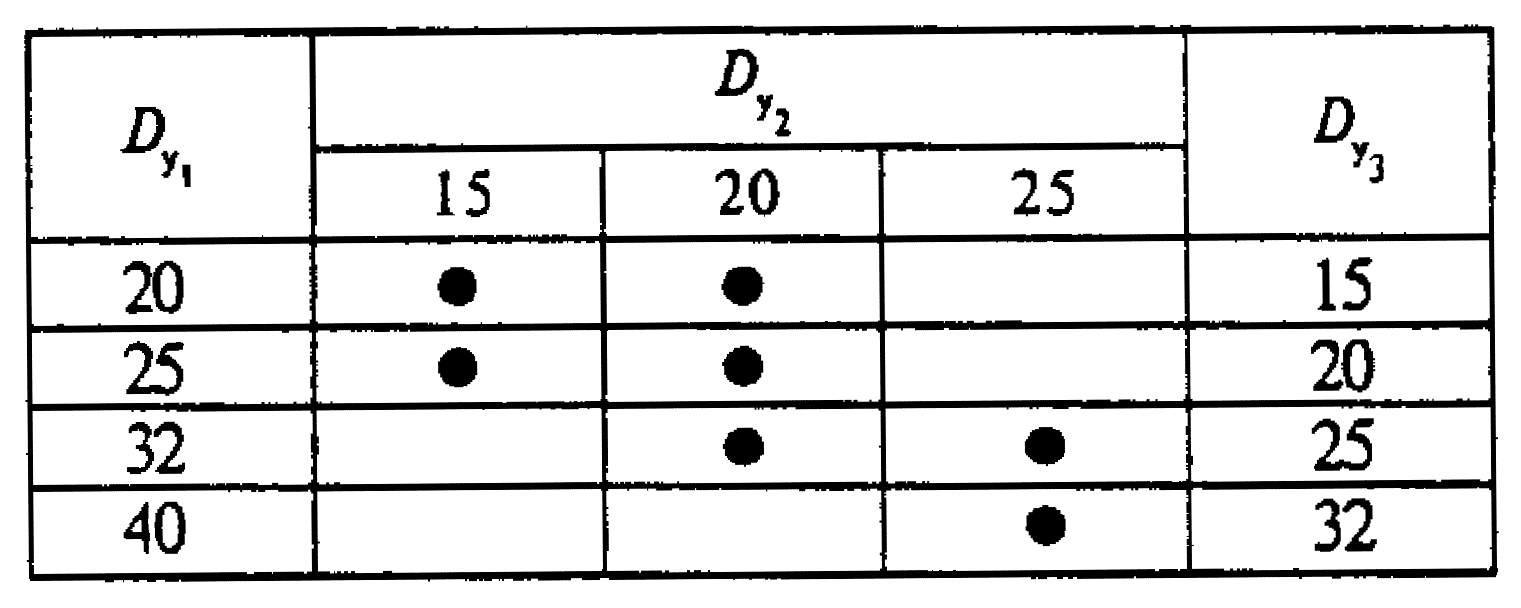

Крест с двумя переходами

По ГОСТ 8953-75

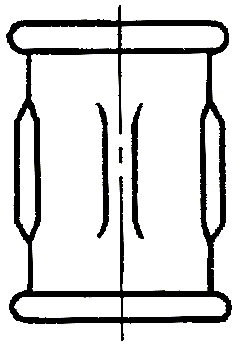

Муфта прямая короткая

По ГОСТ 8954-75


8; 10; 15; 20; 25; 32; 40; 50;
(65); (80); (100)

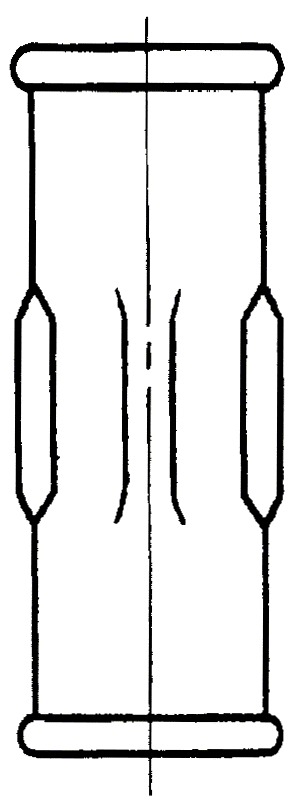

Муфта прямая длинная

По ГОСТ 8955-75


8; 10; 15; 20; 25; 32; 40; 50;
(65); (80); (100)

Муфта компен-
сирующая

По ГОСТ 8956-75


15; 20; 25; 32; 40; 50

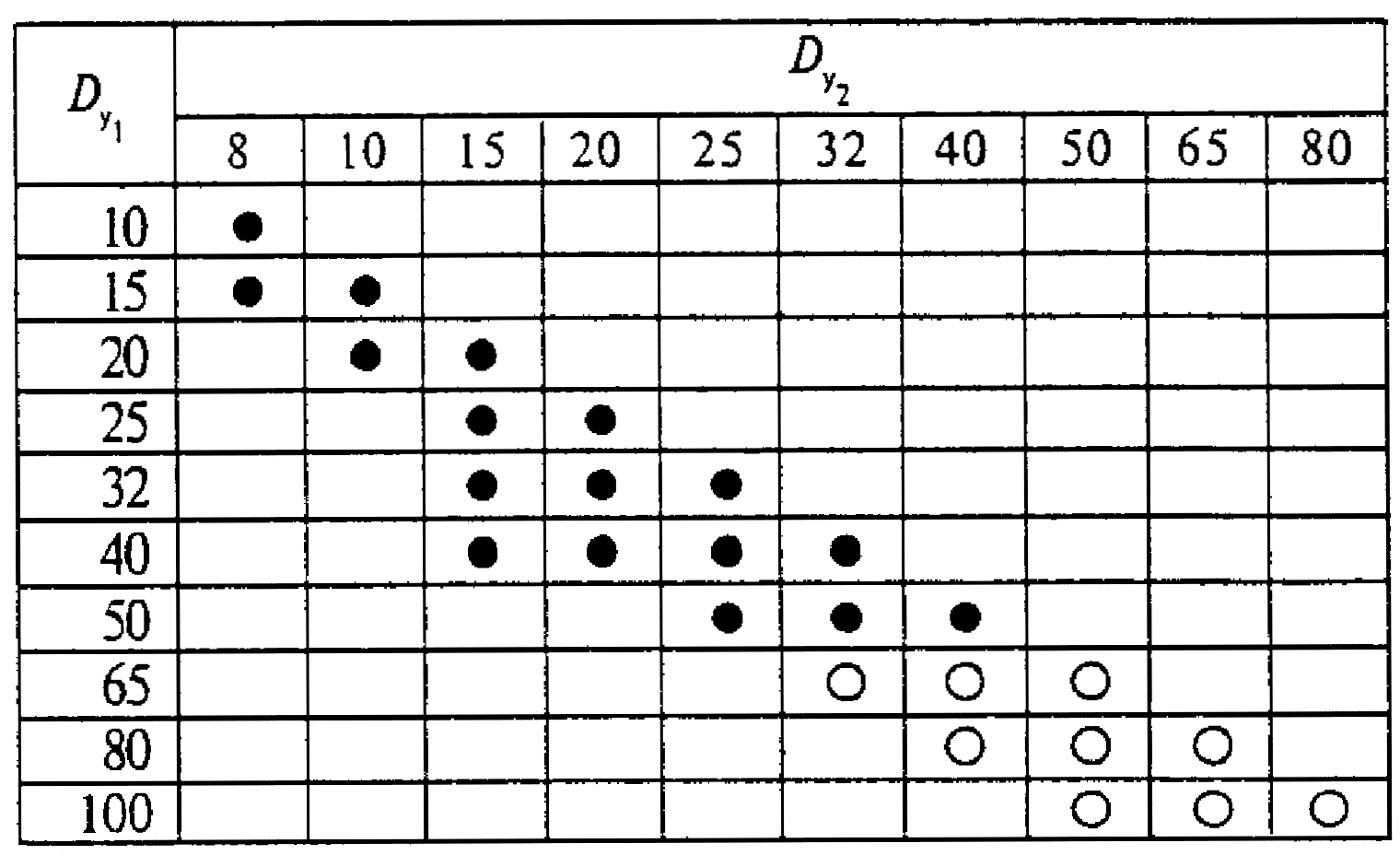

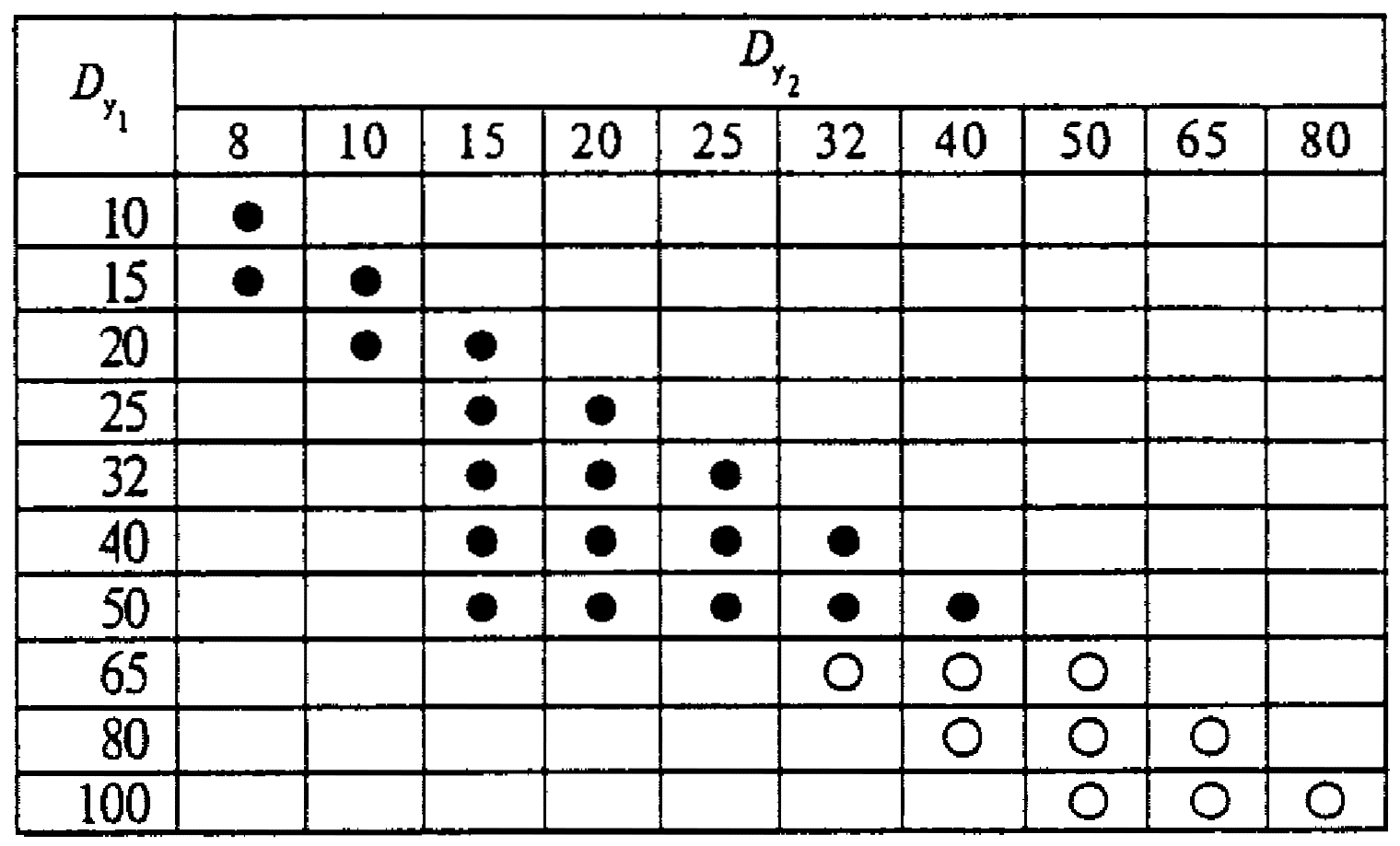

Муфта переходная

По ГОСТ 8957-75

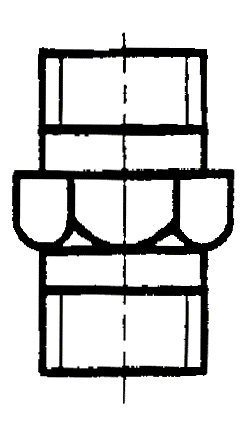

Ниппель двойной

По ГОСТ 8958-75


8; 10; 15; 20; 25; 32; 40; 50;
(65); (80)

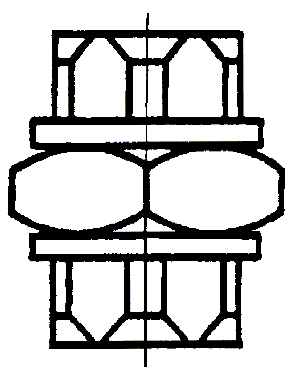

Гайка соединительная

По ГОСТ 8959-75


8; 10; 15; 20; 25; 32; 40; 50;
(65); (80)

Футорка

По ГОСТ 8960-75



Контргайка

По ГОСТ 8961-75


8; 10; 15; 20; 25; 32; 40; 50;
(65); (80); (100)

Колпак

По ГОСТ 8962-75


15; 20; 25; 32; 40; 50

Пробка

По ГОСТ 8963-75

8; 10; 15; 20; 25; 32; 40; 50;
(65); (80); (100)


     Примечание. Соединительные части с , указанными в таблице в скобках или обозначенные знаком "", применять не рекомендуется.
