ГОСТ 8713-79 Сварка под флюсом. Соединения сварные. Основные типы, конструктивные элементы и размеры (с Изменениями N 1, 2, 3) Постановление Госстандарта СССР от 26.12.1979 N 5047 ГОСТ от 26.12.1979 N 8713-79

ГОСТ 8713-79

Группа В05

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

СВАРКА ПОД ФЛЮСОМ. СОЕДИНЕНИЯ СВАРНЫЕ

Основные типы, конструктивные элементы и размеры

Flux welding. Welded joints.
Maih types design elements and dimensions

ОКП 0602000000

Дата введения 1981-01-01

ИНФОРМАЦИОННЫЕ ДАННЫЕ

     1. РАЗРАБОТАН Государственным комитетом СССР по стандартам. Академией наук УССР

     РАЗРАБОТЧИКИ:

     И.А.Серебряник (руководитель темы); Л.М.Титкова; М.Н.Шабалкин, А.А.Казимиров (руководитель темы); В.П.Лозовский

     2. ВНЕСЕН Государственным комитетом СССР по стандартам

     3. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 26.12.79 N 5047

     4. ВЗАМЕН ГОСТ 8713-70

     5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылка	Номер пункта
ГОСТ 11969-79	6

     6. ПЕРЕИЗДАНИЕ (июль 1993 г.) с Изменениями N 1, 2, 3, утвержденными в августе 1986 г., январе 1989 г., июле 1990 г. (ИУС 11-86, 4-89, 10-90)


     1. Настоящий стандарт распространяется на соединения из сталей, а также сплавов на железоникелевой и никелевой основах, выполняемых сваркой под флюсом, и устанавливает основные типы, конструктивные элементы и размеры сварных соединений.

     Стандарт не распространяется на сварные соединения стальных трубопроводов по ГОСТ 16037-80.

     2. В стандарте приняты следующие обозначения способов сварки под флюсом:

     АФ - автоматическая на весу;

     АФф - автоматическая на флюсовой подушке;

     АФм - автоматическая на флюсомедной подкладке;

     АФо - автоматическая на остающейся подкладке;

     АФп - автоматическая на медном ползуне;

     АФш - автоматическая с предварительным наложением подварочного шва;

     АФк - автоматическая с предварительной подваркой корня шва;

     МФ - механизированная на весу;

     МФо - механизированная на остающейся подкладке;

     МФш - механизированная с предварительным наложением подварочного шва;

     МФк - механизированная с предварительной подваркой корня шва.

     (Измененная редакция, Изм. N 2).

     3. Основные типы сварных соединений приведены в табл. 1, сечения предварительно наложенных подварочных швов условно зачернены.

Таблица 1

Тип соеди- нения	Форма подготов- ленных кромок	Харак- тер свар- ного шва	Форма поперечного сечения		Спо- соб свар- ки	Толщина свари- ваемых деталей, мм	Услов- ное обо- зна- чение свар- ного соеди- нения
			подготовленных кромок	сварного шва
	С отбор- товкой кромок					1,5-3,0	С1
					АФ; МФ	2,0-12,0	С47
Стыко- вое		Одно- сто- ронний			АФф	2,0-10,0
	Без скоса кромок				АФм	3,0-12,0	С4
					АФп	5,0-20,0
		Одно- сто- ронний			АФо; МФо	2,0 -12,0	С5
					АФ; МФ	2,0-20,0
Стыко- вое	Без скоса кромок				АФш; МФш	2,0-12,0	С7
		Двусто- ронний				2,0-32,0	С29
	Без скоса кромок с после- дующей строжкой				АФф	16,0-32,0	С30
					АФф
Стыко- вое	Со скосом одной кромки	Одно- сто- ронний			АФм	8,0-20,0	С9
					АФо; МФо	8,0-30,0	С10
		Одно- сто- ронний зам- ковый			АФо	8,0-30,0	С11
	Со скосом одной кромки	Двусто- ронний			АФ	14,0-20,0	С12
Стыко- вое	С криволи- нейным скосом одной кромки	Одно- сто- ронний			АФф	16,0-50,0	С31
	С ломан- ным ско- сом одной кромки	Одно- сто- ронний			АФф	16,0-50,0	С32
	С двумя симмет- ричными скосами одной кромки	Двусто- ронний			АФ	20,0-30,0	С15
	Со скосом кромок	Одно- сто- ронний			АФф	8,0-24,0
					АФм	12,0-30,0	С18
Стыко- вое		Одно- сто- ронний			АФо; МФо		С19
	Со скосом кромок	Одно- сто- ронний зам- ковый			АФо	8,0-30,0	С20
		Двусто- ронний			АФ; МФ	14,0-30,0	С21
					АФк; МФк	14,0-30,0
Стыко- вое	Со скосом кромок	Двусто- ронний			АФш; МФш	5,0-14,0	С21
					АФф	14,0-30,0	С33
		Одно- сто- ронний				16,0-60,0	С34
	С криволи- нейным скосом кромок	Одно- сто- ронний зам- ковый			АФо	16,0-50,0	С35
		Двусто- ронний			АФк	24,0-60,0	С23
	С ломан- ным скосом кромок	Одно- сто- ронний			АФф	20,0-60,0	С36
Стыко- вое	С ломан- ным скосом кромок	Одно- сто- ронний зам- ковый			АФо	16,0-60,0	С37
	С двумя симмет- ричными скосами кромок	Двусто- ронний			АФ; МФ	18,0-60,0	С25
	С двумя симмет- ричными скосами кромок				АФк	24,0-60,0	С25
					АФф	18,0-60,0	С38
	С двумя несиммет- ричными скосами кромок	Двусто- ронний			АФш; МФш	16,0-60,0	С39
	С двумя симмет- ричными криволи- нейными скосами кромок				АФ	50,0-160,0	С26
Стыко- вое	С двумя несиммет- ричными скосами кромок	Двусто- ронний				24,0-130,0	С40
					А Фш	24,0-60,0	С41
	С отбор- товкой од- ной кромки	Одно- сто- ронний			АФ; МФ	1,5-3,0	У1
Угловое	Без скоса кромок	Двусто- ронний			АФш; МФш	4,0-14,0	У5
	Со скосом одной кромки	Двусто- ронний			АФш; МФш	8,0-20,0	У7
	С двумя несиммет- ричными скосами кромок					20,0-40,0	У3
		Одно- сто- ронний					Т1
	Без скоса кромок	Двусто- ронний			АФ; МФ	3,0-40,0	Т3
Тавро- вое	Без скоса кромок				АФш; МФш	3,0-20,0	Т3
	Со скосом одной кромки	Двусто- ронний			АФш; МФш	8,0-30,0	Т7
	С криволи- нейным скосом одной кромки				АФш	16,0-30,0	Т2
	С двумя симмет- ричными скосами одной кромки				АФ; МФ	16,0-40,0	Т8
	С двумя несиммет- ричными скосами одной кромки	Двусто- ронний			АФш; МФш	20,0-40,0	Т4
	С двумя симмет- ричными криволи- нейными скосами одной кромки				АФ	30,0-60,0	Т5
Нахлес- точное	Без скоса кромок	Одно- сто- ронний					Н1
		Двусто- ронний			АФ; МФ	1,0-20,0	Н2

     (Измененная редакция, Изм. N 2, 3).

     4. Конструктивные элементы сварных соединений и их размеры должны соответствовать указанным в табл. 2-52, сечения предварительно наложенных подварочных швов условно зачернены.

Таблица 2

Размеры, мм

Условное обозначение сварного соединения	Конструктивные элементы		Спо- соб свар- ки
	подготовленных кромок свариваемых деталей	сварного шва
С1			АФ; МФ	1,5-3,0	-1,5	-3
________________ * Размер для справок.

Таблица 3

Размеры, мм

Услов- ное обо- зна- чение свар- ного соеди- нения	Конструктивные элементы		Спо- соб свар- ки				, не бо- лее
	подготовленных кромок свариваемых деталей	сварного шва			Но- мин.	Пред. откл.		Но- мин.	Пред. откл.
				2		+0,3	8,5	1,5	±1,0
				Св. 2 до 3		+0,5	10
				Св. 3 до 4		+0,8	12
С47				Св. 4 до 5
			АФ; МФ	Св. 5 до 6	0		14
				Св. 6 до 8		+1,0	16	2,0	+1,0 -1,5
				Св. 8 до 10			19
				Св. 10 до 12			21
Примечание. Способ сварки МФ для <3 применять не рекомендуется.

Таблица 4

Размеры, мм

Услов- ное обо- зна- чение свар- ного соеди- нения	Конструктивные элементы		Спо- соб свар- ки				, не бо- лее
	подготовленных кромок свариваемых деталей	сварного шва			Но- мин.	Пред. откл.		Но- мин.	Пред. откл.	Но- мин.	Пред. откл.
				2	0,0	+1,0	12	1,5	±1,0	1,0	±1,0
				Св. 2 до 3	1,0
				Св. 3 до 4		±1,0	16
С4			АФф	Св. 4 до 5						1,5	+1,0 -1,5
				Св. 5 до 6	1,5		21	2,0	+1,0 -1,5
				Св. 6 до 7	2,0	±1,5				2,0	+1,0
				Св. 7 до 10			26				-2,0
Примечание. Допускается отсутствие выпуклости обратной стороны шва и местные вогнутости глубиной не более 0,1 при полном проплавлении кромок. Значение должно быть от 4 мм до 0,5.

Таблица 5

Размеры, мм

Услов- ное обо- зна- чение свар- ного соеди- нения	Конструктивные элементы		Спо- соб свар- ки				, не бо- лее
	подготовленных кромок свариваемых деталей	сварного шва			Но- мин.	Пред. откл.		Но- мин.	Пред. откл.
				3	1,0	+0,5	14
				4			16
С4			АФм	Св. 4 до 5				1,5	+1,0 -1,5
				Св. 5 до 6	1,5		21
				Св. 6 до 7	2,0	±1,0			+1,0
				Св. 7 до 10			26	2,0	-2,0
				Св. 10 до 12	4,0		28
Примечание. Допускается отсутствие выпуклости обратной стороны шва и местные вогнутости глубиной не более 0,1 при полном проплавлении кромок. Значение должно быть от 4 мм до 0,5.

Таблица 6

Размеры, мм

Услов- ное обо- зна- чение свар- ного соеди- нения	Конструктивные элементы		Спо- соб свар- ки		±4	, не бо- лее
	подготовленных кромок свариваемых деталей	сварного шва					Но- мин.	Пред. откл.	Но- мин.	Пред. откл.
				5-6	12	23	3			±1,0
С4			АФп	7-10	14	26	4		1,5	+1,5 -1,0
				12-14		28		+2
				16-18		36	5
				20	16	38	6		2,0	±1,5
Примечание. Допускается отсутствие выпуклости обратной стороны шва и местные вогнутости глубиной не более 0,1 при полном проплавлении кромок.

Таблица 7

Размеры, мм

Услов- ное обо- зна- чение свар- ного соеди- нения	Конструктивные элементы		Спо- соб свар- ки				, не ме- нее	, не бо- лее
	подготовленных кромок свариваемых деталей	сварного шва			Но- мин.	Пред. откл.			Но- мин.	Пред. откл.
				2	1,5			12	1,5	±1,0
				Св. 2 до 3		±1,0	15
				Св. 3 до 4	2,0			17
С5			АФо; МФо	Св. 4 до 5			20
				Св. 5 до 6
				Св. 6 до 7	3,0			21	2,0	+1,0 -1,5
				Св. 7 до 8		±1,5	25
				Св. 8 до 10	4,0		30	26
				Св. 10 до 12	5,0			28
Примечание. Способ сварки МФо для >6 мм применять не рекомендуется. Толщина подкладки должна быть не менее 0,25, но не менее 1,5 мм.

Таблица 8

Размеры, мм

Услов- ное обо- зна- чение свар- ного соеди- нения	Конструктивные элементы		Спо- соб свар- ки				, не бо- лее
	подготовленных кромок свариваемых деталей	сварного шва			Но- мин.	Пред. откл.		Но- мин.	Пред. откл.
				2		+0,3	8,5	1,5	±1,0
				Св. 2 до 3		+0,5	10
				Св. 3 до 4		+0,8	12
С7			АФ; МФ	Св. 4 до 5			14		+1,0 -1,5
				Св. 5 до 6	0			2,0
				Св. 6 до 9		+1,0	19		±1,5
				Св. 9 до 14			23	3,0	+1,5 -2,0
				Св. 14 до 20			28		±2,0
Примечание. Способ сварки МФ для >6 мм применять не рекомендуется.

Таблица 9

Размеры, мм

Услов- ное обо- зна- чение свар- ного соеди- нения	Конструктивные элементы		Спо- соб свар- ки				, не бо- лее	±2
	подготовленных кромок свариваемых деталей	сварного шва			Но- мин.	Пред. откл.			Но- мин.	Пред. откл.
				2	0,5	+0,5	8,5		1,5	±1,0
				Св. 2 до 3			10	8
				Св. 3 до 4	1,0	±1,0	12
С7			АФш; МФш	Св. 4 до 5			14	10	2,0	+1,0 -1,5
				Св. 5 до 7	1,5	+1,0 -1,5	16	12
				Св. 7 до 12	2,0	+1,0 -2,0	19	14	3,0	+1,0 -2,0
Примечание. Способ сварки МФш для толщин 3 мм6 мм применять не рекомендуется.

Таблица 10

Размеры, мм

Услов- ное обо- зна- чение свар- ного соеди- нения	Конструктивные элементы		Спо- соб свар- ки				, не бо- лее
	подготовленных кромок свариваемых деталей	сварного шва			Но- мин.	Пред. откл.		Но- мин.	Пред. откл.
				2	0	+1	8,5		±1,0
				Св. 2 до 3			10	1,5
				Св. 3 до 5	1		12
				Св. 5 до 6				2,0	+1,0 -1,5
С29			АФф	Св. 6 до 9		±1	19
				Св. 9 до 10
				Св. 10 до 14	2		24		+1,0 -2,0
				Св. 14 до 16			26	2,5
				Св. 16 до 22	4	+1 -2	34		±2,0
				Св. 22 до 26	5	+1 -2	40		+2,0 -2,5
				Св. 26 до 30	6	+2 -1	42	3,0	+2,0 -3,0
				От. 6 до 9	3		22
			АФф*	Св. 9 до 16	4	±1	26	2,5	±1,5
				Св. 16 до 24	5		34
				Св. 24 до 32	6	±1,5	40	3	±2
____________________ * Перед сваркой первого шва зазор на N 1/3 толщину основного металла необходимо заполнить флюсом, а затем на оставшиеся 2/3 крупкой из электродной проволоки, окатышами или другим гранулированным металлом.

Таблица 11

Размеры, мм

Условное обозна- чение сварного соеди- нения	Конструктивные элементы		Спо- соб свар- ки		±1	±2	, не более
	подготовленных кромок свариваемых деталей	сварного шва
				От. 16 до 22	8	9	18
С30			АФф	Св. 22 до 26	13	14	24
				Св. 26 до 32	18	18	28

Таблица 12

Размеры, мм

Услов- ное обозна- чение свар- ного соеди- нения	Конструктивные элементы		Спо- соб свар- ки
	подготовленных кромок свариваемых деталей	сварного шва			Но- мин.	Пред. откл.	Но- мин.	Пред. откл.
				От 8 до 9	18	±3
				Св. 9 до 10	20		1,5	±1,0
С9			АФф; АФм	Св. 10 до 14	22	±4	2,0	+1,0 -1,5
				Св. 14 до 20	24		2,5	+1,0 -2,0
Примечание. Допускается отсутствие выпуклости обратной стороны шва и местные вогнутости глубиной не более 0,1 при полном проплавлении кромок.

Таблица 13

Размеры, мм

Услов-
ное обозна-
чение свар-
ного соеди-
нения

Конструктивные элементы

Спо-
соб

, не

подготов-
ленных кромок свари-
ваемых деталей

свар-
ного шва

свар-
ки

Но-
мин.

Пред. откл.

ме-
нее

Но-
мин.

Пред. откл.

Но-
мин.

Пред. откл.

±3

1,5

±1,0

Св. 8 до 10

±1,0

Св. 10 до 12

С10

АФо; МФо

Св. 12 до 14

2,0

+1,0
-1,5

Св. 14 до 16

Св. 16 до 18

±4

+1,0
-2,0

Св. 18 до 20

±1,5

2,5

Св. 20 до 24

+1,5
-2,0

Св. 24 до 30

Таблица 14

Размеры, мм

Условное обозна- чение сварного соеди- нения	Конструктивные элементы		Способ сварки
	подготовленных кромок свариваемых деталей	сварного шва			Но- мин.	Пред. откл.	Но- мин.	Пред. откл.	Но- мин.	Пред. откл.
				8			18	±3	1,5	+1,0
				Св. 8 до 10	2	±1,0	20
				Св. 10 до 12
С11			АФо	Св. 12 до 14	3		22		2,0	+1,0 -1,5
				Св. 14 до 16
				Св. 16 до 20	4		24	±4	2,5	+1,0 -2,0
				Св. 20 до 24		±1,5	26			+1,5 -2,0
				Св. 24 до 30	5		30

Таблица 15

Размеры, мм

Условное обозна- чение сварного соеди- нения	Конструктивные элементы		Спо- соб сварки
	подготовленных кромок свариваемых деталей	сварного шва			Но- мин.	Пред. откл.	Но- мин.	Пред. откл.
				14			2,0	+1,0 -1,5
С12			АФ	Св. 14 до 16	18	±3	2,5	+1,0
				Св. 16 до 20	22	±4		-2,0

Таблица 16

Размеры, мм

Условное обозна- чение сварного соеди- нения	Конструктивные элементы		Способ сварки
	подготовленных кромок свариваемых деталей	сварного шва			Но- мин.	Пред. откл.	Но- мин.	Пред. откл.
				16	19
				Св. 16 до 20	20	±2
				Св. 20 до 25	22
				Св. 25 до 30	23	±3		+1,0 -2,0
С31			АФф	Св. 30 до 35	25		2,0
				Св. 35 до 40	26
				Св. 40 до 45	28	±4		+1,5
				Св. 45 до 50	30			-2,0

Таблица 17

Размеры, мм

Условное обозна- чение сварного соеди- нения	Конструктивные элементы		Спо- соб свар- ки
	подготовленных кромок свариваемых деталей	сварного шва			Но- мин.	Пред. откл.	Но- мин.	Пред. откл.
				16	19
				Св. 16 до 20	20
				Св. 20 до 25	21	±3
				Св. 25 до 30	22			+1,0 -2,0
С32	.		АФф	Св. 30 до 35	23		2,5
				Св. 35 до 40	24
				Св. 40 до 45	25	±4		+1,5
				Св. 45 до 50	26			-2,0

Таблица 18

Размеры, мм

Условное обозна- чение сварного соеди- нения	Конструктивные элементы		Спо- соб сварки
	подготовленных кромок свариваемых деталей	сварного шва			Но- мин.	Пред. откл.
				От 20 до 24	22	±3
С15			АФ	Св. 24 до 28	26	±4
				Св. 28 до 30	30

Таблица 19

Размеры, мм

Услов- ное обозна- чение свар- ного соеди- нения	Конструктивные элементы		Спо- соб свар- ки		±1
	подготовленных кромок свариваемых деталей	сварного шва				Но- мин.	Пред. откл.	Но- мин.	Пред. откл.
				От 8 до 9		18
				Св. 9 до 10	3	20	±3	1,5	±1,0
С18			АФф	Св. 10 до 12				2,0	+1,0
				Св. 12 до 14		22	±4		-1,5
				Св. 14 до 20	4	24		2,5	+1,0
				Св. 20 до 24		26	±5		-2,0

Таблица 20

Размеры, мм

Услов- ное обозна- чение свар- ного соеди- нения	Конструктивные элементы		Спо- соб свар- ки				±1
	подготовленных кромок свариваемых деталей	сварного шва			Но- мин.	Пред. откл.
				От 12 до 14	22
				Св. 14 до 20	24	±4	3
С18			АФм	Св. 20 до 26	26		4
				Св. 26 до 28		±5
				Св. 28 до 30	30		5

Таблица 21

Размеры, мм

Услов- ное обозна- чение свар- ного соеди- нения	Конструктивные элементы		Спо- соб				, не	, не
	подготовленных кромок свариваемых деталей	сварного шва	свар- ки		Но- мин.	Пред. откл.	ме- нее	ме- нее	Но- мин.	Пред. откл.	Но- мин.	Пред. откл.
				8					16	±3
				Св. 8 до 9	2	±1,0	3		17
				Св. 9 до 10				30	18		1,5	±1,0
С19			АФо; МФо	Св. 10 до 12	1,5				20
				Св. 12 до 14					23
				Св. 14 до 16	2,0	+1,0 -1,5	4		24
				Св. 16 до 18	4				28
				Св. 18 до 20				40	30
				Св. 20 до 22					32	±4	2,0	+1,0 -1,5
				Св. 22 до 24		±1,5	6		34
				Св. 24 до 26	5				36
				Св. 26 до 28				50	38
				Св. 28 до 30					40

Таблица 22

Размеры, мм

Услов- ное обо- зна- чение свар- ного соеди- нения	Конструктивные элементы		Спо- соб свар- ки
	подготовленных кромок свариваемых деталей	сварного шва			Но- мин.	Пред. откл.	Но- мин.	Пред. откл.
				8			16
				Св. 8 до 9	2	±1,0	17
				Св. 9 до 10			18	±3
С20			АФо	Св. 10 до 12			20
				Св. 12 до 14			23
				Св. 14 до 16	3		24
				Св. 16 до 18	4		28
				Св. 18 до 20			30
				Св. 20 до 22			32	±4
				Св. 22 до 24		±1,5	34
				Св. 24 до 26	5		36
				Св. 26 до 28			38
				Св. 28 до 30			40

Таблица 23

Размеры, мм

Услов- ное обозна- чение свар- ного соеди- нения	Конструктивные элементы		Спо- соб свар- ки						±2
	подготовленных кромок свариваемых деталей	сварного шва			Но- мин.	Пред. откл.	Но- мин.	Пред. откл.
				От 14 до 16	18	±3	2,0	+1,0 -1,5	6
С21			АФ; МФ	Св. 16 до 20	22				7
				Св. 20 до 24	24	±4	2,5	+1,0
				Св. 24 до 30	30		3,0	-2,0	8
Примечание. При способе сварки МФ притупление =3±1 мм.

Таблица 24

Размеры, мм

Условное обозна- чение сварного соеди- нения	Конструктивные элементы		Спо- соб сварки
	подготовленных кромок свариваемых деталей	сварного шва			Но- мин.	Пред. откл.	Но- мин.	Пред. откл.
				14	20	±4	2,0	+1,0 -1,5
				Св. 14 до 16
С21			АФк; МФк	Св. 16 до 20	25	±5
				Св. 20 до 24	30	±6	2,5	+1,0 -2,0
				Св. 24 до 30	37	±7

Таблица 25

Размеры, мм

Услов- ное обозна- чение свар- ного соеди- нения	Конструктивные элементы		Спо- соб свар- ки		±1			±2
	подготовленных кромок свариваемых деталей	сварного шва				Но- мин.	Пред. откл.		Но- мин.	Пред. откл.
				От 5 до 7	3			12
				Св. 7 до 8		17	±3		1,5	±1,0
С21			АФш; МФш	Св. 8 до 9	4			13
				Св. 9 до 10	5	20	±4
				Св. 10 до 12				14		+1,0
				Св. 12 до 14	8			16	2,0	-1,5

Таблица 26

Размеры, мм

Условное обозна- чение сварного соеди- нения	Конструктивные элементы		Спо- соб сварки		±4
	подготовленных кромок свариваемых деталей	сварного шва
				От 14 до 18	22
С33			АФф	Св. 18 до 24	24
				Св. 24 до 30	30

Таблица 27

Размеры, мм

Услов- ное обозна- чение свар- ного соеди- нения	Конструктивные элементы		Спо- соб свар- ки						±1	, ° ±1°
	подготовленных кромок свариваемых деталей	сварного шва			Но- мин.	Пред. откл.	Но- мин.	Пред. откл.
				16	23
				Св. 16 до 20	25	±4
				Св. 20 до 25	28			+1,0
С34			АФо	Св. 25 до 30	31		2,5	-2,0	6	12
				Св. 30 до 35	33	±5
				Св. 35 до 40	36
				Св. 40 до 45	38	±6		+1,5
				Св. 45 до 50	41			-2,0	8	10
				Св. 50 до 55	44	±7	3,0	+1,5
				Св. 55 до 60	46			-2,5

Таблица 28

Размеры, мм

Услов- ное обоз- наче- ние свар- ного соеди- нения	Конструктивные элементы		Спо- соб свар- ки						±1	, ° ±2°
	подготовленных кромок свариваемых деталей	сварного шва			Но- мин.	Пред. откл.	Но- мин.	Пред. откл.
				16	23
				Св. 16 до 20	25	±4
				Св. 20 до 25	27			+1,0
С35			АФо	Св. 25 до 30	30		2,5	-2,0	6	12
				Св. 30 до 35	31	±5
				Св. 35 до 40	34
				Св. 40 до 45	36	±6		+1,5
				Св. 45 до 50	38			-2,0	8	10

Таблица 29

Размеры, мм

Услов- ное обозна- чение свар- ного соеди- нения	Конструктивные элементы		Способ сварки		±1	±1			±4			, ° +2°
	подготовленных кромок свариваемых деталей	сварного шва					Но- мин.	Пред. откл.		Но- мин.	Пред. откл.
				24			24
				Св. 24 до 26			25
				Св. 26 до 28			26		15
				Св. 28 до 30			27
С23			АФк	Св. 30 до 32	6	6	28				+1,0 -2,0	12
				Св. 32 до 34			29	±4
				Св. 34 до 36			30
				Св. 36 до 38			31			2,5
				Св. 38 до 40			32		16
				Св. 40 до 42			33
				Св. 42 до 45			34					10
				Св. 45 до 48	8	8	36	±5			+1,5 -2,0
				Св. 48 до 50			37		18
				Св. 50 до 55			39

Продолжение табл. 29

Размеры, мм

Услов- ное обозна- чение свар- ного соеди- нения

Конструктивные элементы

Способ сварки

±1

, °
±1°

подготовленных кромок свариваемых деталей

сварного шва

Но- мин.

Пред. откл.

Но- мин.

Пред. откл.

Св. 55 до 60

Св. 60 до 65

±6

Св. 65 до 70

2,5

+1,5

Св. 70 до 80

±7

-2,0

Св. 80 до 90

±8

Св. 90 до 100

С23

АФк

Св. 100 до 110

Св. 110 до 115

±9

Св. 115 до 120

Св. 120 до 125

4,0

+2,0
-3,0

Св. 125 до 130

±10

Св. 130 до 140

±11

Св. 140 до 150

Св. 150 до 160

±12

Таблица 30

Размеры, мм

Условное обозна- чение сварного соеди- нения	Конструктивные элементы		Способ сварки
	подготовленных кромок свариваемых деталей	сварного шва			Но- мин.	Пред. откл.	Но- мин.	Пред. откл.
				20	30
				Св. 20 до 22	31	±2
С36			АФф	Св. 22 до 24	32
				Св. 24 до 26	33
				Св. 26 до 28	34			+1,0
				Св. 28 до 30				-2,0
				Св. 30 до 32	35
				Св. 32 до 34	36	±3
				Св. 34 до 36	37		2,5
				Св. 36 до 38	38
				Св. 38 до 40	39
				Св. 40 до 42	40
				Св. 42 до 45	41
				Св. 45 до 48	42			+1,5
				Св. 48 до 50	43	±4		-2,0
				Св. 50 до 55	46
				Св. 55 до 60	49

Таблица 31

Размеры, мм

Условное обозна- чение сварного соеди- нения	Конструктивные элементы		Способ сварки
	подготовленных кромок свариваемых деталей	сварного шва			Но- мин.	Пред. откл.	Но- мин.	Пред. откл.
				16	28	±2
				Св. 16 до 20	30
С37			АФо	Св. 20 до 25	31	±3
				Св. 25 до 30	34			+1,0
				Св. 30 до 35	36			-2,0
				Св. 35 до 40	38	±4	2,5
				Св. 40 до 45	41
				Св. 45 до 50	43
				Св. 50 до 55	45	±5		+1,5
				Св. 55 до 60	47			-2,0

Таблица 32

Размеры, мм

Условное обозна- чение сварного соеди- нения	Конструктивные элементы		Спо- соб сварки
	подготовленных кромок свариваемых деталей	сварного шва			Но- мин.	Пред. откл.	Но- мин.	Пред. откл.
				От 18 до 25	24	±4		+1,0
				Св. 25 до 38	28			-2,0
С25			АФ; МФ	Св. 38 до 48	32
				Св. 48 до 54	36	±5	2,5	+1,5
				Св. 54 до 60	39			-2,0
Примечание. При способе сварки МФ притупление =3±1 мм.

Таблица 33

Размеры, мм

Условное обозна- чение сварного соеди- нения	Конструктивные элементы		Способ сварки						, ° ±3°
	подготовленных кромок свариваемых деталей	сварного шва			Но- мин.	Пред. откл.	Но- мин.	Пред. откл.
				От 24 до 28	24	±4		+1,0
				Св. 28 до 38	29			-2,0	30
С25			АФк	Св. 38 до 48			2,5
				Св. 48 до 54	33	±5		+1,5
				Св. 54 до 60	36			-2,0	25

Таблица 34

Размеры, мм

Условное обозна- чение сварного соеди- нения	Конструктивные элементы		Способ сварки		±4
	подготовленных кромок свариваемых деталей	сварного шва
				От 18 до 25	24
С38			АФф	Св. 25 до 40	32
				Св. 40 до 50	38
				Св. 50 до 60	43

Таблица 35

Размеры, мм

Услов- ное обо- зна- чение свар- ного соеди- нения

Конструктивные элементы

Спо- соб свар- ки

±1

±2

, °

подготовленных кромок свариваемых деталей

сварного шва

Но- мин.

Пред. откл.

Но- мин.

Пред. откл.

Но- мин.

Пред. откл.

От 16 до 20

±3

Св. 20 до 26

Св. 26 до 32

±4

+1,0

±3

Св. 32 до 36

-2,0

С39

АФш; МФш

Св. 36 до 38

2,5

Св. 38 до 44

±5

Св. 44 до 50

+1,5

±2

Св. 50 до 56

-2,0

Св. 56 до 60

Таблица 36

Размеры, мм

Услов- ное обозна- чение свар- ного соеди- нения	Конструктивные элементы		Спо- соб свар- ки						, ° ±2°	±1
	подготовленных кромок свариваемых деталей	сварного шва			Но- мин.	Пред. откл.	Но- мин.	Пред. откл.
				50	27	±3		+1,0
				Св. 50 до 55	28			-2,0
С26			АФ	Св. 55 до 60	29				12	6
				Св. 60 до 65	31
				Св. 65 до 70	32	±4
				Св. 70 до 80	34
				Св. 80 до 90	36
				Св. 90 до 100	38	±5
				Св. 100 до 110	40		2,5
				Св. 110 до 115	41
				Св. 115 до 120	43			+1,5	10	8
				Св. 120 до 125	44	±6		-2,0
				Св. 125 до 130	45
				Св. 130 до 140	47
				Св. 140 до 150	49	±7
				Св. 150 до 160	51	±8

Таблица 37

Размеры, мм

Услов- ное обозна- чение сварного соеди- нения	Конструктивные элементы		Спо- соб свар- ки		±1					, ° ±2°
	подготовленных кромок свариваемых деталей	сварного шва				Но- мин.	Пред. откл.	Но- мин.	Пред. откл.
				От 24 до 28		25	±5
				Св. 28 до 36	6	28			+1,0	12
				Св. 36 до 40			±6		-2,0
				Св. 40 до 42		31
С40			АФш	Св. 42 до 55		36
				Св. 55 до 65	8	46	±7			10
				Св. 65 до 80		50	±9	2,5
				Св. 80 до 100		58			+1,5
				Св. 100 до 110		61			-2,0
				Св. 110 до 115		63	±10
				Св. 115 до 120	10	65				8
				Св. 120 до 125		67
				Св. 125 до 130		68	±11

Таблица 38

Размеры, мм

Услов- ное обозна- чение свар- ного соеди- нения	Конструктивные элементы		Спо- соб свар- ки
	подготовленных кромок свариваемых деталей	сварного шва			Но- мин.	Пред. откл.	Но- мин.	Пред. откл.
				24	28
				Св. 24 до 26	29	±3
				Св. 26 до 30	31
С41			АФш	Св. 30 до 32	32			+1,0
				Св. 32 до 34	33			-2,0
				Св. 34 до 36	34
				Св. 36 до 38	35	±4
				Св. 38 до 42	36		2,5
				Св. 42 до 45	38
				Св. 45 до 50	40			+1,5
				Св. 50 до 55	42			-2,0
				Св. 55 до 60	45	±5

Таблица 39

Размеры, мм

Условное обозна-
чение сварного соеди-
нения

Конструктивные элементы

Способ сварки

±3

подготовленных кромок свариваемых деталей

сварного шва

У1

АФ; МФ

1,5-3,0

-3

-1,5

__________________
* Размер для справок.

Таблица 40

Размеры, мм

Условное обозначение сварного соединения	Конструктивные элементы		Способ сварки		±1
	подготовленных кромок свариваемых деталей	сварного шва
				4	1,5
У5			АФш; МФш	Св. 4 до 9	2
				Св. 9 до 14	3

Таблица 41

Размеры, мм

Условное обозначение сварного соединения	Конструктивные элементы		Способ сварки
	подготовленных кромок свариваемых деталей	сварного шва			Номин.	Пред. откл.
				От 8 до 9	13
У7			АФш; МФш	Св. 9 до 12	15	± 3
				Св. 12 до 14	20
				Св. 14 до 20	25	± 4

Таблица 42

Размеры, мм

Условное обозна- чение сварного соеди- нения	Конструктивные элементы		Способ сварки		±1			±2	, ±3
	подготовленных кромок свариваемых деталей	сварного шва				Но- мин.	Пред. откл.
				От 20 до 24	7	20	±3	3	17
				Св. 24 до 28	8	25		4
У3			АФш; МФш	Св. 28 до 34	10	30	±4	5	20
				Св. 34 до 40	12	49			23

Таблица 43

Размеры, мм

Условное обозна- чение сварного соединения	Конструктивные элементы		Способ сварки
	подготовленных кромок свариваемых деталей	сварного шва			Номин.	Пред. откл.
				3		+0,8
Т1			АФ; МФ	Св. 3 до 5	0	+1,0
				Св. 5 до 40		+1,5

Таблица 44

Размеры, мм

Условное обозна- чение сварного соеди- нения	Конструктивные элементы		Способ сварки
	подготовленных кромок свариваемых деталей	сварного шва			Номин.	Пред. откл.
				3		+0,8
Т3			АФ; МФ	Св. 3 до 5	0	+1,0
				Св. 5 до 40		+1,5

Таблица 45

Размеры, мм

Условное обозна- чение сварного соеди- нения	Конструктивные элементы		Способ сварки
	подготовленных кромок свариваемых деталей	сварного шва			Номин.	Пред. откл.
				От 3 до 5		+1,5
Т3			АФш; МФш	Св. 5 до 9		+2,0
				Св. 9 до 10	0
				Св. 10 до 14		+3,0
				Св. 14 до 20

Таблица 46

Размеры, мм

Условное обозна- чение сварного соеди- нения	Конструктивные элементы		Способ сварки		±2
	подготовленных кромок свариваемых деталей	сварного шва				Но- мин.	Пред. откл.
				От 8 до 9	4	15	±3
				Св. 9 до 14	5	22
Т7			АФш; МФш	Св. 14 до 20	6	30
				Св. 20 до 24	7	39
				Св. 24 до 26	8		±4
				Св. 26 до 28	9	45	±5
				Св. 28 до 30	10

Таблица 47

Размеры, мм

Условное обозна- чение сварного соеди- нения	Конструктивные элементы		Способ сварки				±2
	подготовленных кромок свариваемых деталей	сварного шва			Но- мин.	Пред. откл.
				16	18
				Св. 16 до 18	19		6
Т2			АФш	Св. 18 до 20	20	±3
				Св. 20 до 22
				Св. 22 до 24	21		7
				Св. 24 до 26	22
				Св. 26 до 28		±4	8
				Св. 28 до 30	23

Таблица 48

Размеры, мм

Услов- ное обозна- чение свар- ного соеди- нения	Конструктивные элементы		Спо- соб свар- ки		±2
	подготовленных кромок свариваемых деталей	сварного шва				Но- мин.	Пред. откл.
				От 16 до 18	4	25	+4 -7
Т8			АФ; МФ	Св. 18 до 22	5	30	+4 -8
				Св. 22 до 26	6	36	+4 -10
				Св. 26 до 30	7	40	+4 -11
				Св. 30 до 36	8	50	+4 -12
				Св. 36 до 40	9	56	+4 -16
Примечание. При способе сварки МФ притупление =3±1 мм.

Таблица 49

Размеры, мм

Услов- ное обо- зна- чение свар- ного соеди- нения	Конструктивные элементы		Спо- соб свар- ки		±1			±2
	подготовленных кромок свариваемых деталей	сварного шва				Но- мин.	Пред. откл.		Но- мин.	Пред. откл.	Но- мин.	Пред. откл.
				20	7	6				+4
				Св. 20 до 24		7		3	26	-7	13
Т4			АФш; МФш	Св. 24 до 28	8	8	±2	4	29	+4 -8		±3
				Св. 28 до 34	10	10			35	+4 -10
				Св. 34 до 40	12	12	±3	5	40	+4 -11	17

Таблица 50

Размеры, мм

Условное обозна- чение сварного соеди- нения	Конструктивные элементы		Способ сварки		±2	±2
	подготовленных кромок свариваемых деталей	сварного шва
				30	16
				Св. 30 до 34	17	6
				Св. 34 до 40	18
Т5			АФ	Св. 40 до 42	19
				Св. 42 до 45	20	7
				Св. 45 до 50	25
				Св. 50 до 55		8
				Св. 55 до 60	28

Таблица 51

Размеры, мм

Условное обозначение сварного соединения	Конструктивные элементы		Способ сварки
	подготовленных кромок свариваемых деталей	сварного шва			Номин.	Пред. откл.
				От 1 до 5		+1,0
Н1			АФ; МФ	Св. 5 до 10	0	+2,0
				Св. 10 до 20		+3,0

Таблица 52

Размеры, мм

Условное обозначение сварного соединения	Конструктивные элементы		Способ сварки
	подготовленных кромок свариваемых деталей	сварного шва			Номин.	Пред. откл.
				От 1 до 5		+1,0
Н2			АФ; МФ	Св. 5 до 10	0	+2,0
				Св. 10 до 20		+3,0

     (Измененная редакция, Изм. N 1, 2, 3).

     5. При сварке кольцевых швов стыковых соединений допускается увеличение выпуклости , до 30 %.

     (Измененная редакция, Изм. N 3).

     6. Сварные соединения Т7, Т8, Т4 следует выполнять в положении "в лодочку" по ГОСТ 11969-79.

     Угловые швы без скоса кромок разрешается выполнять как в нижнем положении, так и в положении "в лодочку" по ГОСТ 11969-79.

     7. Подварочный шов и подварку корня шва разрешается выполнять любым способом дуговой сварки.

     8. Сварка стыковых соединений деталей неодинаковой толщины при разнице, не превышающей значений, указанных в табл. 53, должна производиться так же, как деталей одинаковой толщины; конструктивные элементы подготовленных кромок и размеры сварного шва следует выбирать по большей толщине.

Таблица 53

мм

Толщина тонкой детали	Разность толщин деталей

От 2 до 4	1
Св. 4 " 30	2
" 30 " 40	4
" 40	6

     Для осуществления плавного перехода от одной детали к другой допускается наклонное расположение поверхности шва (черт.1).

Черт.1

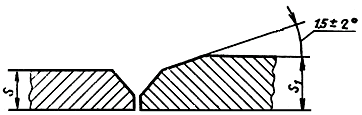

     При разнице толщины свариваемых деталей свыше значений, указанных в табл.53, на детали, имеющей большую толщину , должен быть сделан скос с одной или с двух сторон до толщины тонкой детали , как указано на черт.2, 3 и 4. При этом конструктивные элементы подготовленных кромок и размеры сварного шва следует выбирать по меньшей толщине.

Черт.2

Черт.3

Черт.4

     9. Размер и предельные отклонения катета углового шва , должны быть установлены при проектировании. При этом размер катета должен быть не более 3 мм для деталей толщиной до 3 мм включительно и 1,2 толщины более тонкой детали при сварке деталей толщиной свыше 3 мм. Предельные отклонения размера катета угловых швов от номинального значения приведены в приложении 3.

     (Измененная редакция, Изм. N 2).

     10. (Исключен, Изм. N 2).

     11. Допускается выпуклость или вогнутость углового шва до 30% его катета. При этом вогнутость не должна приводить к уменьшению значения катета (черт. 5), установленного при проектировании.

Черт.5

     Примечание. Катетом является катет наибольшего прямоугольного треугольника, вписанного во внешнюю часть углового шва. При симметричном шве за катет принимается любой из равных катетов, при несимметричном шве - меньший.


     12. Минимальные значения катетов угловых швов приведены в рекомендуемом приложении 1.

     13. При применении сварки под флюсом взамен ручной дуговой сварки катет углового шва расчетного соединения может быть уменьшен до значений, приведенных в рекомендуемом приложении 2.

     14. Допускается смещение свариваемых кромок перед сваркой относительно друг друга не более:

     0,5 мм - для деталей толщиной до 4 мм;

     1,0 мм - для деталей толщиной 4-10 мм;

     0,1 мм, но не более 3 мм - для деталей толщиной более 10 мм.

     15. Допускается в местах перекрытия сварных швов и в местах исправления дефектов увеличение размеров швов до 30% номинального значения.

     16. При подготовке кромок с применением ручного инструмента, предельные отклонения угла скоса кромок могут быть увеличены до ±5°. При этом соответственно может быть изменена ширина шва, , .

     15, 16. (Введен дополнительно, Изм. N 2).

ПРИЛОЖЕНИЕ 1
Рекомендуемое

мм

Предел текучести свариваемой стали, МПа	Минимальное значение катетов углового шва для свариваемого элемента большей толщины
	от 3 до 4	св. 4 до 5	св. 5 до 10	св. 10 до 16	св. 16 до 22	св. 22 до 32	св. 32 до 40	св. 40 до 80
До 400	3	3	4	5	6	7	8	9
Св. 400 до 450	3	4	5	6	7	8	9	10
Примечание. Максимальное значение катетов не должно превышать 1,2 толщины более тонкого элемента.

     (Измененная редакция, Изм. N 3).

ПРИЛОЖЕНИЕ 2
Рекомендуемое

мм

Катет углового шва для сварки
	под флюсом
ручной дуговой	проволокой диаметром от 3 до 5		проволокой диаметром от 1,4 до 2,5
	в положении "в лодочку"	в нижнем положении	в положении "в лодочку"	в нижнем положении
4	3	3	3	3
5	3	3	4	4
6	4	4	5	5
7	5	5	6	6
8	5	5	6	6
9	6	7	7	8
10	6	8	8	9
11	7	9	9	10
12	8	9	9	11
13	8	10	11	13
14	9	11	12	14
15	10	12	13	15
16	10	13	14	16
17	13	17	17	17
18	14	18	18	18
19	15	19	19	19
20	16	20	20	20
21	16	21	21	21
22	17	22	22	22
23	23	23	23	23
24	24	24	24	24
25	25	25	25	25

ПРИЛОЖЕНИЕ 3
Рекомендуемое

Номинальный размер катета углового шва	Предельные отклонения размера катета углового шва от номинального значения
До 5	+1,0
Св. 5 до 8	+2,0
Св. 8 до 12	+2,5
Св. 12	+3,0

     (Введено дополнительно, Изм. N 2).



Текст документа сверен по:
официальное издание
М.: Издательство стандартов, 1993
