     ГОСТ 8320.7-83

Группа В22



МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ


ПРОФИЛИ ПЕРИОДИЧЕСКИЕ ПОПЕРЕЧНО-ВИНТОВОЙ ПРОКАТКИ
ДЛЯ ТРАКТОРОВ

Сортамент

Periodic sections produced
by cross-helical rolling for tractors. Dimensions


ОКП 09 4400

Дата введения 1985-01-01



     Постановлением Государственного комитета СССР по стандартам от 20 апреля 1983 года N 1975 дата введения установлена 01.01.85

     Ограничение срока действия снято по протоколу N 7-95 Межгосударственного Совета по стандартизации, метрологии и сертификации (ИУС 11-12-95)

     ВЗАМЕН ГОСТ 8320.7-73

     ИЗДАНИЕ с Изменением N 1, утвержденным в декабре 1986 глда (ИУС 4-89)


     1. Настоящий стандарт распространяется на горячекатаные круглые периодические профили для тракторов, изготовляемые поперечно-винтовой прокаткой.

     2. Размеры профилей и предельные отклонения по ним должны соответствовать указанным на черт.1-5.

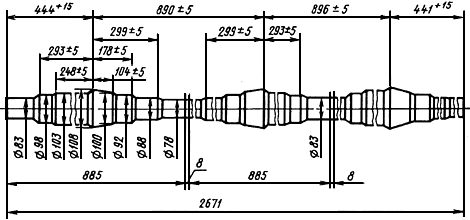

Черт.1

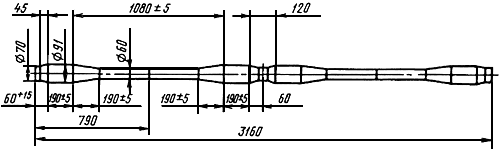

Черт.2

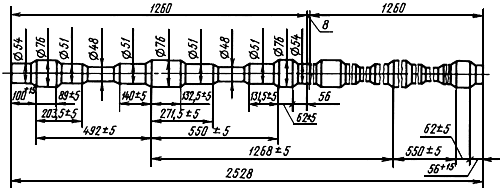

Черт.3

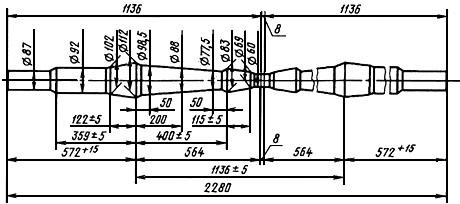

Черт.4

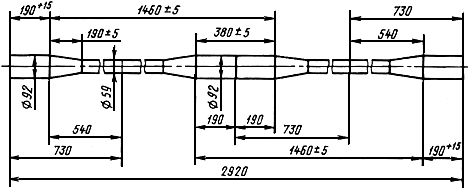

Черт.5


     (Измененная редакция, Изм. N 1).

     3. Предельные отклонения диаметров профилей не должны превышать  мм.

     4. Длина профиля N 1 для полуоси не должна превышать двух периодов. По требованию потребителя длина профиля не должна превышать одного периода.

     5. Масса одного периода профиля N 1 для полуоси - 57 кг.

     6. Длина профиля N 2 для оси колеса не должна превышать трех периодов.

     7. Масса одного периода профиля N 2 для оси колеса - 48,20 кг.

     8. Длина профилей N 3 и N 4 для подвески тракторов не должна превышать четырех периодов.

     9. Масса одного периода профиля N 3 для подвески трактора - 26,8 кг, профиля N 4 - 24,7 кг.

     (Измененная редакция, Изм. N 1).

     10. Длина профиля N 5 для распределительного вала не должна превышать двух периодов. По требованию потребителя длина профиля не должна превышать одного периода.

     11. Масса одного периода профиля N 5 для распределительного вала трактора - 27,0 кг.
