ГОСТ 8320.5-83 Профили периодические поперечно-винтовой прокатки для полувалов турбокомпрессоров. СортаментПостановление Госстандарта СССР от 20.04.1983 N 1975ГОСТ от 20.04.1983 N 8320.5-83
ГОСТ 8320.5-83
Группа В22
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ПРОФИЛИ ПЕРИОДИЧЕСКИЕ
ПОПЕРЕЧНО-ВИНТОВОЙ ПРОКАТКИ
ДЛЯ ПОЛУВАЛОВ ТУРБОКОМПРЕССОРОВ
Сортамент
Periodic sections produced
by cross-helical rolling for semi-shafts of turbo-compressors.
Dimensions
ОКП 09 4400
Дата введения 1985-01-01
Постановлением Государственного комитета СССР по стандартам от 20 апреля 1983 года N 1975 дата введения установлена 01.01.85
Ограничение срока действия снято по протоколу N 7-95 Межгосударственного Совета по стандартизации, метрологии и сертификации (ИУС 11-12-95)
ВЗАМЕН ГОСТ 8320.5-73
ПЕРЕИЗДАНИЕ
1. Настоящий стандарт распространяется на горячекатаные круглые периодические профили для полувалов турбокомпрессоров, изготовляемые поперечно-винтовой прокаткой.

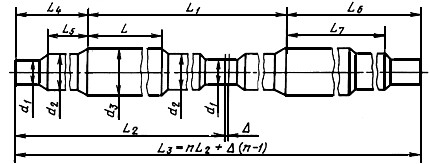

2. Размеры, предельные отклонения по ним должны соответствовать указанным на чертеже и в таблице.
Размеры, мм
Номер профиля |
|
|
|
|
|
|
| |||||
Номин. | Пред. откл. | Номин. | Пред. откл. | Номин. | Номин. | Номин. | Пред. откл. | Номин. | Пред. откл. | Номин. | Пред. откл. | |
1 | 330 | ±5 | 916 | ±5 | 906 | 1822 | 288 | ±5 | 184 | ±5 | 618 | +15 |
2 | 170 | 480 | 470 | 2390 | 150 | 56 | 320 | |||||
Продолжение табл.1
Размеры, мм
Номер профиля |
|
|
|
| Припуск на резку | Число периодов | Масса одного периода, кг | ||||
Номин. | Пред. откл. | Номин. | Пред. откл. | Номин. | Пред. откл. | Номин. | Пред. откл. | ||||
1 | 514 | ±5 | 66 | +1,0 | 94 | +1,0 | 112 | +1,0 | 10 | 2 | 53,00 |
2 | 226 | 66 | 91 | 112 | 10 | 5 | 25,50 | ||||
Текст документа сверен по:
официальное издание
Стальной прокат. Профили: Сб. ГОСТов. -
М.: ИПК Издательство стандартов, 2003
