ГОСТ 8320.4-83 Профили периодические поперечно-винтовой прокатки семиступенчатые для валов электродвигателей. СортаментПостановление Госстандарта СССР от 20.04.1983 N 1975ГОСТ от 20.04.1983 N 8320.4-83


     ГОСТ 8320.4-83

Группа В22



МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ


ПРОФИЛИ ПЕРИОДИЧЕСКИЕ
ПОПЕРЕЧНО-ВИНТОВОЙ ПРОКАТКИ СЕМИСТУПЕНЧАТЫЕ
ДЛЯ ВАЛОВ ЭЛЕКТРОДВИГАТЕЛЕЙ

Сортамент

Periodic heptaster step sections produced
by cross-helical rolling for electric motor shafts. Dimensions


ОКП 09 4400

Дата введения 1985-01-01



     Постановлением Государственного комитета СССР по стандартам от 20 апреля 1983 года N 1975 дата введения установлена 01.01.85

     Ограничение срока действия снято по протоколу N 7-95 Межгосударственного Совета по стандартизации, метрологии и сертификации (ИУС 11-12-95)

     ВЗАМЕН ГОСТ 8320.4-73

     ПЕРЕИЗДАНИЕ


     1. Настоящий стандарт распространяется на горячекатаные круглые периодические семиступенчатые профили для валов электродвигателей, изготовляемые поперечно-винтовой прокаткой.

     3. Размеры, предельные отклонения по ним, для профилей N 1 и 2 должны соответствовать указанным на черт.1 и в таблице, для профиля N 3 - на черт.2.

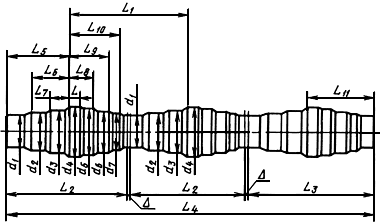

Черт.1


Размеры, мм



Номер профиля

Но-
мин.

Пред. откл.

Но-
мин.

Пред. откл.

Но-
мин.

Но-
мин.

Но-
мин.

Но-
мин.

Пред. откл.


Но-
мин.

Пред. откл.

Но-
мин.

Пред. откл.

1

36

±5

872

±5

863

1033

2777

267

+15

155

±5

85

±5

2

36

912

903

1075

2899

267

155

85



Продолжение

Размеры, мм









Номер профиля

Но-
мин.

Пред. откл.

Но-
мин.

Пред. откл.

Но-
мин.

Пред. откл.

Но-
мин.

Пред. откл.

Но-
мин.

Пред. откл.

Но-
мин.

Пред. откл.

Но-
мин.

Пред. откл.

1

293

±5

513

±5

571

±5

766

+15

56

+1,0
-1,5

61

+1,0
-1,5

78

+1,0
-1,5

2

333

553

611

808



Продолжение


Размеры, мм



Номер профиля


Припуск на резку

Число периодов

Масса одного периода, кг

Номин.

Пред. откл.

Номин.

Пред. откл.

Номин.

Пред. откл.

Номин.

Пред. откл.

1

95

+1,0
-1,5

91

+1,0
-1,5

81

+1,0
-1,5

71

+1,0
-1,5

9

3

34,30
37,60

2


36,30
39,70

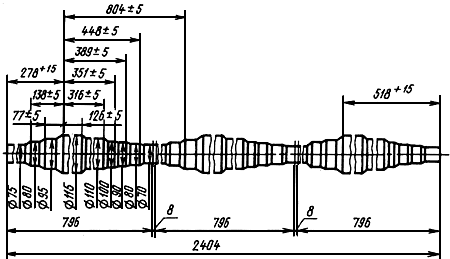

Черт.2

     3. Предельные отклонения диаметров профиля N 3 не должны превышать  мм.

     4. Масса одного периода профиля N 3 - 45,8 кг.




Текст документа сверен по:
официальное издание
Стальной прокат. Профили: Сб. ГОСТов. -
М.: ИПК Издательство стандартов, 2003
