ГОСТ 8320.13-83 Профили периодические поперечно-винтовой прокатки для цапф мукомольных валков. СортаментПостановление Госстандарта СССР от 20.04.1983 N 1977ГОСТ от 20.04.1983 N 8320.13-83
ГОСТ 8320.13-83
Группа В22
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ПРОФИЛИ ПЕРИОДИЧЕСКИЕ ПОПЕРЕЧНО-ВИНТОВОЙ ПРОКАТКИ
ДЛЯ ЦАПФ МУКОМОЛЬНЫХ ВАЛКОВ
Сортамент
Periodic sections produced by cross-helical rolling
for journals of flourgrinding rolls. Dimensions
ОКП 09 4400
Дата введения 1985-01-01
Постановлением Государственного комитета СССР по стандартам от 20 апреля 1983 года N 1977 дата введения установлена 01.01.85
Ограничение срока действия снято по протоколу N 7-95 Межгосударственного Совета по стандартизации, метрологии и сертификации (ИУС 11-12-95)
ВЗАМЕН ГОСТ 8320.13-73
ПЕРЕИЗДАНИЕ
1. Настоящий стандарт распространяется на горячекатаные круглые периодические профили для цапф мукомольных валков, изготовляемые поперечно-винтовой прокаткой.

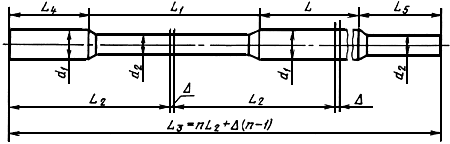

2. Размеры, предельные отклонения по ним должны соответствовать указанным на чертеже и в таблице.
Размеры, мм
Номер профиля |
|
|
|
|
|
| ||||
Номин. | Пред. откл. | Номин. | Пред. откл. | Номин. | Номин. | Номин. | Пред. откл. | Номин. | Пред. откл. | |
1 | 518 | ±5 | 688 | ±5 | 595 | 2404 | 255 | +15 | 340 | +15 |
2 | 508 | 878 | 685 | 2764 | 250 | 435 | ||||
Продолжение
Размеры, мм
Номер профиля |
|
| Припуск на резку | Число периодов | Масса одного периода, кг | ||
Номин. | Пред. откл. | Номин. | Пред. откл. | ||||
1 | 104 | +1,0 | 90 | +1,0 | 8 | 4 | 34,78 |
2 | 104 | 90 | 8 | 4 | 39,20 | ||
Текст документа сверен по:
официальное издание
Стальной прокат. Профили: Сб. ГОСТов. -
М.: ИПК Издательство стандартов, 2003
