ГОСТ 8320.11-83 Профили периодические поперечно-винтовой прокатки для вала револьверной головки станка модели 1341. СортаментПостановление Госстандарта СССР от 20.04.1983 N 1976ГОСТ от 20.04.1983 N 8320.11-83

     ГОСТ 8320.11-83

Группа В22



МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ


ПРОФИЛИ ПЕРИОДИЧЕСКИЕ ПОПЕРЕЧНО-ВИНТОВОЙ ПРОКАТКИ
ДЛЯ ВАЛА РЕВОЛЬВЕРНОЙ ГОЛОВКИ СТАНКА МОДЕЛИ 1341

Сортамент

Periodic sections produced by cross-helical rolling
for turret shaft of lathe, Model 1341. Dimensions


ОКП 09 4400

Дата введения 1985-01-01



     Постановлением Государственного комитета СССР по стандартам от 20 апреля 1983 года N 1976 дата введения установлена 01.01.85

     Ограничение срока действия снято по протоколу N 7-95 Межгосударственного Совета по стандартизации, метрологии и сертификации (ИУС 11-12-95)

     ВЗАМЕН ГОСТ 8320.11-73

     ПЕРЕИЗДАНИЕ


     1. Настоящий стандарт распространяется на горячекатаные круглые периодические профили для вала револьверной головки станка модели 1341, изготовляемые поперечно-винтовой прокаткой.

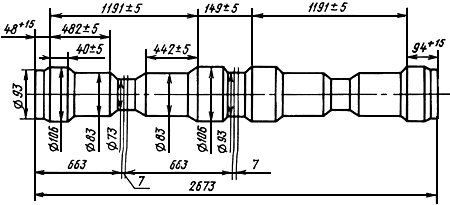

     2. Размеры, предельные отклонения по ним должны соответствовать указанным на череже.





     3. Предельные отклонения диаметров не должны превышать  мм.

     4. Масса одного периода профиля для вала револьверной головки - 29,30 кг.

     5. Длина профиля для вала револьверной головки не должна превышать четырех периодов.



Текст документа сверен по:
официальное издание
Стальной прокат. Профили: Сб. ГОСТов. -
М.: ИПК Издательство стандартов, 2003
