     ГОСТ 8320.10-83

Группа В22



МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ


ПРОФИЛИ ПЕРИОДИЧЕСКИЕ ПОПЕРЕЧНО-ВИНТОВОЙ ПРОКАТКИ
ДЛЯ ДОРОЖНЫХ МАШИН

Сортамент

Periodic sections produced
by cross-helical rolling for road machines. Dimensions


ОКП 09 4400

Дата введения 1985-01-01



     Постановлением Государственного комитета СССР по стандартам от 20 апреля 1983 года N 1976 дата введения установлена 01.01.85

     Ограничение срока действия снято по протоколу N 7-95 Межгосударственного Совета по стандартизации, метрологии и сертификации (ИУС 11-12-95)

     ВЗАМЕН ГОСТ 8320.10-73

     ПЕРЕИЗДАНИЕ


     1. Настоящий стандарт распространяется на горячекатаные круглые периодические профили для экскаваторов, изготовляемые поперечно-винтовой прокаткой.

     2. Размеры профилей и предельные отклонения по ним должны соответствовать указанным на черт.1-4.

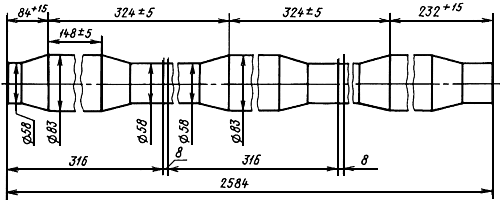

Черт.1

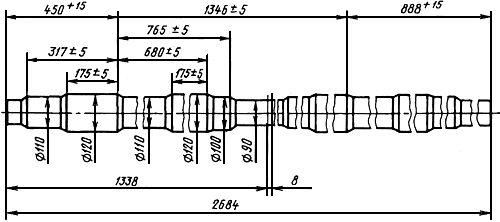

Черт.2

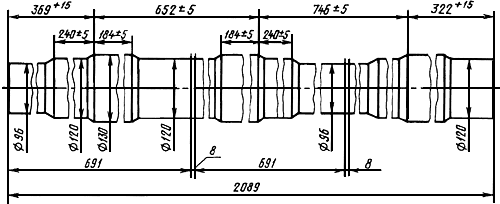

Черт.3

Черт.4


     3. Предельные отклонения диаметров профилей не должны превышать  мм.

     4. Масса одного периода профиля N 1 - 70,7 кг, профиля N 2 - 62,00 кг, профиля N 3 - 99,50 кг, профиля N 4 - 10,50 кг.

     5. Длина профилей N 1 и 2 не должна превышать трех периодов, профиля N 3 - двух периодов, профиля N 4 - восьми периодов.
