ГОСТ 8319.8-75 Профили стальные горячекатаные периодические продольной прокатки для оси автоприцепов 1-АП-1,5; У2-АПЗ; ИАПЗ-739. Сортамент (с Изменением N 1)Постановление Госстандарта СССР от 29.12.1975 N 4063ГОСТ от 29.12.1975 N 8319.8-75


     ГОСТ 8319.8-75

Группа В22



МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ПРОФИЛИ СТАЛЬНЫЕ ГОРЯЧЕКАТАНЫЕ ПЕРИОДИЧЕСКИЕ
ПРОДОЛЬНОЙ ПРОКАТКИ ДЛЯ ОСИ АВТОПРИЦЕПОВ 1-АП-1,5; У2-АПЗ; ИАПЗ-739

Сортамент

Hot-rolled steel periodical lengthwise-rolled profiles for axle sections
of 1-AП-1,5, У2-АПЗ, ИАПЗ-739 automobile trailers. Dimensions


ОКП 09 3001

Дата введения 1977-01-01



     Постановлением Государственного комитета стандартов Совета Министров СССР от 29 декабря 1975 года N 4063 дата введения установлена 01.01.77

     Ограничение срока действия снято Постановлением Госстандарта от 20.05.91 N 709

     ИЗДАНИЕ с Изменением N 1, утвержденным в декабре 1986 года (ИУС 3-87)


     1. Настоящий стандарт распространяется на стальной горячекатаный периодический профиль для оси автоприцепов 1-АП-1,5, У2-АПЗ, ИАПЗ-739 с последующей холодной механической обработкой.

     2. Профиль изготовляют в соответствии с требованиями ГОСТ 8319.0-75 и настоящего стандарта.

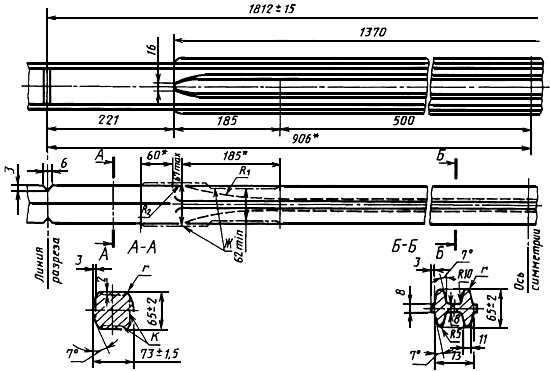

     3. Размеры и предельные отклонения по ним, смещение контуров, число периодов и масса одного периода должны соответствовать на чертеже и в таблице.



________________
     * Размеры для справок.



Смещение контура, мм

Число периодов, шт.

Масса одного периода, кг

продольное

поперечное


мм

не более


300-350

50-75

10

1,5

4

44,5



     Пример условного обозначения профиля для оси автоприцепа 1-АП-1,5 из стали марки 45:

     Профиль для оси автоприцепа 1-АП-1,5


     (Измененная редакция, Изм. N 1).

     4. Допускается выполнение сечения по контуру .

     5. Допускается выполнение профиля по контуру .

     6. По требованию потребителя кривизна на длине одного периода не должна превышать 20 мм.

     7. Скручивание профиля относительно продольной оси не допускается.

     6, 7. (Измененная редакция, Изм. N 1).



Текст документа сверен по:
официальное издание
Стальной прокат. Профили: Сб. ГОСТов. -
М.: ИПК Издательство стандартов, 2003
