ГОСТ 8319.6-75 Профили стальные горячекатаные периодические продольной прокатки для коленчатого вала автомобиля ГАЗ-69. Сортамент (с Изменением N 1)Постановление Госстандарта СССР от 29.12.1975 N 4063ГОСТ от 29.12.1975 N 8319.6-75


     ГОСТ 8319.6-75

Группа В22



МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ПРОФИЛИ СТАЛЬНЫЕ ГОРЯЧЕКАТАНЫЕ ПЕРИОДИЧЕСКИЕ
ПРОДОЛЬНОЙ ПРОКАТКИ ДЛЯ КОЛЕНЧАТОГО ВАЛА АВТОМОБИЛЯ ГАЗ-69

Сортамент

Hot-rolled steel periodical lengthwise-rolled profiles for crank shaft section
of ГАЗ-69 automobile. Dimensions



ОКП 09 3001

Дата введения 1977-01-01



     Постановлением Государственного комитета стандартов Совета Министров СССР от 29 декабря 1975 года N 4063 дата введения установлена 01.01.77

     Ограничение срока действия снято Постановлением Госстандарта от 20.05.91 N 709

     ИЗДАНИЕ с Изменением N 1, утвержденным в декабре 1986 года (ИУС 3-87)


     1. Настоящий стандарт распространяется на стальной горячекатаный периодический профиль для коленчатого вала автомобиля М-20 с последующей горячей обработкой давлением.

     2. Профиль изготовляют в соответствии с требованиями ГОСТ 8319.0-75 и настоящего стандарта.

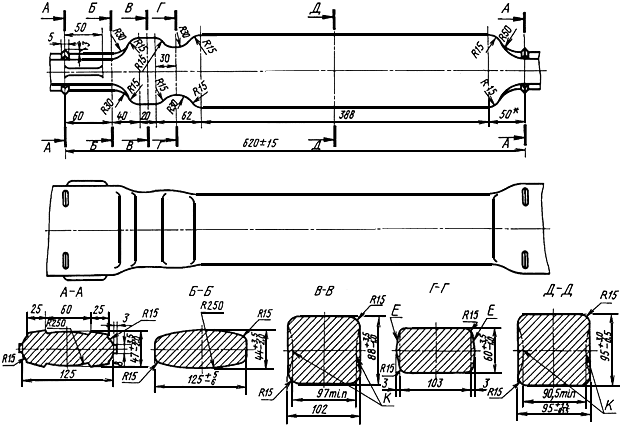

     3. Размеры и предельные отклонения по ним, смещение контуров, число периодов и масса одного периода должны соответствовать на чертеже и в таблице.



________________

     * Размер для справок.



Смещение контура, мм

Число периодов, шт.

Масса одного периода, кг

продольное

поперечное


не более


5

2

9

39,0



     Пример условного обозначения профиля для коленчатого вала автомобиля М-20 из стали марки 45:

Профиль для коленчатого вала М-20


(Измененная редакция, Изм. N 1).

4. Допускается выполнение сечений по контуру .

5. Допускается выполнение профиля по контуру .

6. На концах профиля допускается припуск, не превышающий 50 мм.

7. Заусенцы на торцах профиля не допускаются.



Текст документа сверен по:
официальное издание
Стальной прокат. Профили: Сб. ГОСТов. -
М.: ИПК Издательство стандартов, 2003
