ГОСТ 8319.2-75 Профили стальные горячекатаные периодические продольной прокатки для передней оси автомобиля ЗИЛ-130. Сортамент (с Изменением N 1)Постановление Госстандарта СССР от 29.12.1975 N 4063ГОСТ от 29.12.1975 N 8319.2-75

     ГОСТ 8319.2-75

Группа В22



МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ПРОФИЛИ СТАЛЬНЫЕ ГОРЯЧЕКАТАНЫЕ ПЕРИОДИЧЕСКИЕ
ПРОДОЛЬНОЙ ПРОКАТКИ ДЛЯ ПЕРЕДНЕЙ ОСИ АВТОМОБИЛЯ ЗИЛ-130

Сортамент

Hot-rolled steel periodical lengthwise-rolled sections for front axle
of ЗИЛ-130 automobile. Dimensions


ОКП 09 3001

Дата введения 1977-01-01



     Постановлением Государственного комитета стандартов Совета Министров СССР от 29 декабря 1975 года N 4063 дата введения установлена 01.01.77

     Ограничение срока действия снято Постановлением Госстандарта от 20.05.91 N 709

     ИЗДАНИЕ с Изменением N 1, утвержденным в декабре 1986 года (ИУС 3-87)


     1. Настоящий стандарт распространяется на стальной горячекатаный периодический профиль для передней оси автомобиля ЗИЛ-130 с последующей горячей обработкой давлением.

     2. Профиль изготовляют в соответствии с требованиями ГОСТ 8319.0-75 и настоящего стандарта.

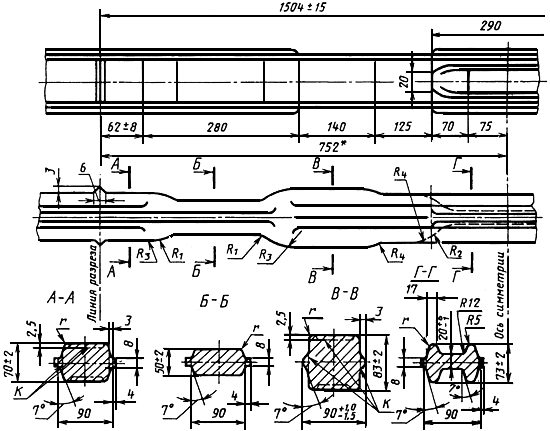

     3. Размеры и предельные отклонения по ним, смещение контуров, число периодов и масса одного периода должны соответствовать на чертеже и в таблице.



________________
     * Размер для справок.




     Пример условного обозначения профиля для передней оси автомобиля ЗИЛ-130 из стали марки 45:


Профиль для автооси ЗИЛ-130

     (Измененная редакция, Изм. N 1).

     4. Допускается выполнение сечений по контуру .

     5. Кривизна на длине одного периода не должна превышать 15 мм.

     6. Скручивание профиля относительно продольной оси не допускается.

     5, 6. (Измененная редакция, Изм. N 1).



Текст документа сверен по:
официальное издание
Стальной прокат. Профили: Сб. ГОСТов. -
М.: ИПК Издательство стандартов, 2003
