ГОСТ 8319.12-75 Профили стальные горячекатаные периодические продольной прокатки для оси сельскохозяйственного прицепа. Сортамент (с Изменением N 1)Постановление Госстандарта СССР от 29.12.1975 N 4063ГОСТ от 29.12.1975 N 8319.12-75
ГОСТ 8319.12-75
Группа В22
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ПРОФИЛИ СТАЛЬНЫЕ ГОРЯЧЕКАТАНЫЕ ПЕРИОДИЧЕСКИЕ
ПРОДОЛЬНОЙ ПРОКАТКИ ДЛЯ ОСИ СЕЛЬСКОХОЗЯЙСТВЕННОГО ПРИЦЕПА
Сортамент
Hot-rolled steel periodical lengthwise-rolled profiles for axle section
of a farm trailer. Dimensions
ОКП 09 3001
Дата введения 1977-01-01
Постановлением Государственного комитета стандартов Совета Министров СССР от 29 декабря 1975 года N 4063 дата введения установлена 01.01.77
Ограничение срока действия снято Постановлением Госстандарта от 20.05.91 N 709
ИЗДАНИЕ с Изменением N 1, утвержденным в декабре 1986 года (ИУС 3-87)
1. Настоящий стандарт распространяется на стальной горячекатаный профиль для оси сельскохозяйственного прицепа с последующей холодной механической обработкой.
2. Профиль изготовляют в соответствии с требованиями ГОСТ 8319.0-75 и настоящего стандарта.

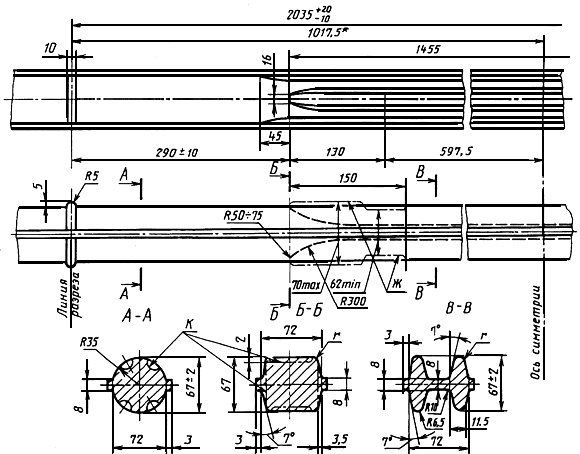

3. Размеры и предельные отклонения по ним, смещение контуров, число периодов и масса одного периода должны соответствовать на чертеже и в таблице.
_______________
* Размер для справок.
|
| Смещение контура, мм | Число периодов, шт. | Масса одного периода, кг | |
продольное | поперечное | ||||
мм | не более | ||||
300-350 | 50-75 | 10 | 3 | 3 | 50,0 |
Пример условного обозначения профиля для оси сельскохозяйственного прицепа из стали марки 40:
Профиль для оси прицепа
(Измененная редакция, Изм. N 1).
4. Допускается выполнение сечений по контуру
.
5. Допускается выполнение профиля по контуру
.
6. По требованию потребителя кривизна на длине одного периода не должна превышать 20 мм.
7. Скручивание профиля относительно продольной оси не допускается.
(Измененная редакция, Изм. N 1).
Текст документа сверен по:
официальное издание
Стальной прокат. Профили: Сб. ГОСТов. -
М.: ИПК Издательство стандартов, 2003
