     ГОСТ 8319.11-75

Группа В22



МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ПРОФИЛИ СТАЛЬНЫЕ ГОРЯЧЕКАТАНЫЕ ПЕРИОДИЧЕСКИЕ
ПРОДОЛЬНОЙ ПРОКАТКИ ДЛЯ ОСИ РАЗБРАСЫВАТЕЛЯ УДОБРЕНИЙ

Сортамент

Hot-rolled steel periodical lengthwise-rolled profiles for axle section
of a spreader. Dimensions


ОКП 09 3001

Дата введения 1977-01-01



     Постановлением Государственного комитета стандартов Совета Министров СССР от 29 декабря 1975 года N 4063 дата введения установлена 01.01.77

     Ограничение срока действия снято Постановлением Госстандарта от 20.05.91 N 709

     ИЗДАНИЕ с Изменением N 1, утвержденным в декабре 1986 года (ИУС 3-87)


     1. Настоящий стандарт распространяется на стальной горячекатаный периодический профиль для оси разбрасывателя удобрений с последующей холодной механической обработкой.

     2. Профиль изготовляют в соответствии с требованиями ГОСТ 8319.0-75 и настоящего стандарта.

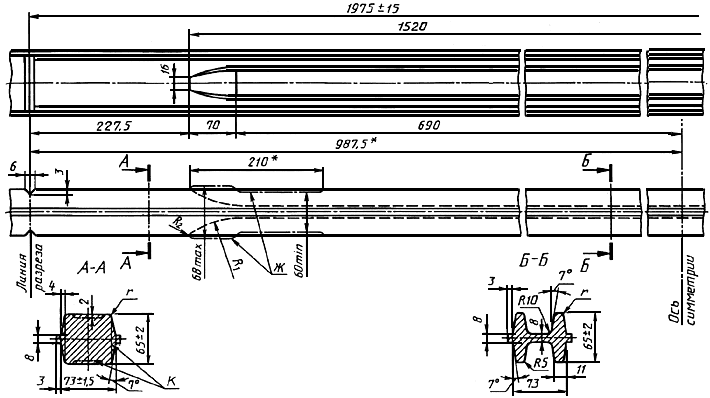

     3. Размеры и предельные отклонения по ним, смещение контуров, число периодов и масса одного периода должны соответствовать указанным в таблице и на чертеже.



Смещение контура, мм

Число периодов, шт.

Масса одного периода, кг

продольное

поперечное

мм

не более

300-350

50-75

10

1,5

3

46,0




________________

     * Размер для справок.


   Пример условного обозначения профиля для оси разбрасывателя удобрений из стали марки 45:

     Профиль для оси разбрасывателя


     (Измененная редакция, Изм. N 1).

     4. Допускается выполнение сечения по контуру .

     5. Допускается выполнение профиля по контуру .

     6. По требованию потребителя кривизна на длине одного периода не должна превышать 20 мм.

     7. Скручивание профиля относительно продольной оси не допускается.

     6, 7. (Измененная редакция, Изм. N 1).
