ГОСТ 8233-56 Сталь. Эталоны микроструктурыГОСТ от 26.11.1956 N 8233-56Постановление Госстандарта СССР от 26.11.1956

ГОСТ 8233-56

Группа В09

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮ3А ССР



Сталь


ЭТАЛОНЫ МИКРОСТРУКТУРЫ



Дата введения 1957-07-01

     УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ комитетом стандартов, мер и измерительных приборов при Совете Министров Союза ССР 26.XI.1956 г.

     ПЕРЕИЗДАНИЕ. Апрель 1972 г.


     Настоящий стандарт устанавливает шкалы основных элементов структуры стали: перлита, мартенсита, нитридов и карбидов.




I. ОБЩИЕ ПОЛОЖЕНИЯ



     1. Для оценки микроструктуры должны вырезаться образцы площадью 0,5-1,0 см и меньших размеров, если исследуемое изделие малых размеров.

     2. Количество образцов и место их вырезки, в зависимости от назначения, размеров и способа изготовления исследуемого объекта должно быть оговорено в соответствующих стандартах или технических условиях.

     3. Травление шлифов, изготовленных из образцов, производится в спиртовом растворе азотной или пикриновой кислоты: 4 см  азотной кислоты (уд. в. 1,405) на 100 см или 4 г пикриновой кислоты на 100 см спирта, или смесью этих растворов в отношении 1:4.




II. ОПРЕДЕЛЕНИЕ МИКРОСТРУКТУР



     4. Применяемые увеличения микроскопа:

     а) Определение дисперсности пластинчатого и зернистого перлита при увеличении 1000. В случае отсутствия оптики для получения увеличения в 1000 раз определение производят при увеличении 500 или 600, пользуясь табл. 1 (для пластинчатого перлита) и табл. 2 (для зернистого перлита) для определения балла.



Таблица 1

                       Для увеличения
                                   1000
Для других
увеличений


1


2


3


4


5


6


7


8


9


10


500


-


1


1,5


2,0


3,0


4,0


4,5


5,0


6,0


7-10

600

-

1

1,5

2,0

3,5

4,5

5,0

6,0

7,0

8-10



Таблица 2

                     Для увеличения
                             1000
Для других
увеличений


1


2


3


4


5


6


7


8


9


10


500


-


1


1,5


2,0


2,5


3,0


4,0


5,0


6,5


7-10

600

-

1

1,5

2,0

3,0

3,5

4,5

6,0

7,5

8-10



     б) Определение размеров игл мартенсита - при увеличении 1000. При отсутствии оптики для получения увеличения 1000 определение производят при увеличении 500 и 600, пользуясь табл. 3 для определения балла.



Таблица 3

                   Для увеличения
                             1000
Для других
увеличений


1


2


3


4


5


6


7


8


9


10


500


-


1,5


2,0


2,5


3,0


3,5


4,5


5,0


6,0


6,5-10

600

-

1,5

2,0

3,0

3,5

4,0

5,0

6,0

6,5

7,0-10



     в) Определение нитридов и карбидной сетки - при увеличении 500.

     г) Определение карбидной неоднородности - при увеличении 100.

     5. Количественная характеристика основных элементов микроструктуры: перлита, мартенсита, нитридов и карбидов производится на основании сопоставления структуры с эталонами соответствующих шкал настоящего стандарта.

     При этом оценка нитридов, карбидной сетки и карбидной неоднородности производится сравнением наихудшего по включениям поля зрения, встречающегося при просмотре площади шлифа, с соответствующими шкалами настоящего стандарта.

     Для более точного количественного металлографического анализа структурных составляющих применяется линейный или планиметрический метод.

     6. В зависимости от степени дисперсности пластинчатый перлит подразделяется на 10 баллов, согласно табл. 4 и шкале 1 настоящего стандарта.



Таблица 4

Балл

Характеристика перлита

Межпластинчатое расстояние, мк


1


     Сорбитообразный


                      Менее 0,20

2

     Скрытопластинчатый

0,30

3

     Тонкопластинчатый

0,40

4

     Мелкопластинчатый

0,60

5

     Мелкопластинчатый

0,80

6

     Среднепластинчатый

1,00

7

     Среднепластинчатый

1,20

8

     Крупнопластинчатый

1,60

9

     Крупнопластинчатый

2,00

10

     Грубопластинчатый

                       Более 2,00


     Примечание. Межпластинчатое расстояние определяется в зернах перлита наибольшей дисперсности, где пластинки цементита расположены перпендикулярно к плоскости шлифа.


     7. В зависимости от дисперсности зерен цементита зернистый перлит подразделяется на 10 баллов, согласно табл. 5 и шкале 2 настоящего стандарта.



Таблица 5

Балл

Характеристика перлита

Средний диаметр зерен цементита, мк


1


     Точечный


                                    До 0,25

2

     Весьма мелкозернистый

0,40

3

     Мелкозернистый

0,60

4

     Мелкозернистый

1,00

5

     Среднезернистый

1,20

6

     Среднезернистый

1,60

7

     Крупнозернистый

2,00

8

     Крупнозернистый

2,50

9

     Крупнозернистый

3,00

10

     Грубозернистый

                            Более 3,00


     Примечание. Шкала 2 не характеризует размера избыточных карбидов.




Мартенсит



     8. В зависимости от размеров (длины) игл мартенсит подразделяется на 10 баллов, согласно табл. 6 и шкале 3.



     Таблица 6

Балл

Характеристика мартенсита

Наибольшая длина игл, мк


1


     Скрытоигольчатый


                                  Менее 0,2

2

     Весьма мелкоигольчатый

2,0

3

     Мелкоигольчатый

4,0

4

     Мелкоигольчатый

6,0

5

     Среднеигольчатый

8,0

6

     Среднеигольчатый

10,0

7

     Крупноигольчатый

12,0

8

     Крупноигольчатый

16,0

9

     Крупноигольчатый

20,0

10

     Грубоигольчатый

                                  Более 20,0


     Примечание. Шкала 3 применяется также для оценки сорбита отпуска, если в нем сохранена ориентировка мартенсита.




Нитриды



     9. В зависимости от количества нитридов (количество штук на определенной площади микрошлифа) структура стали подразделяется на 10 баллов, согласно табл. 7 и шкале 4 настоящего стандарта.



Таблица 7



А. Нитриды с длиной игл до 10 мк

Б. Нитриды с длиной игл более 10 мк

Балл

Количество нитридов на площади круга 70 мм при увеличении
500 шт.

Общая протяженность нитридов на площади круга 70 мм при увеличении 500
мм

Количество нитридов на площади круга 70 мм при увеличении
500 шт.

Общая протяженность нитридов на площади круга 70 мм при увеличении 500
мм


1


0


0


0


0

2

2

До 10

1

До 10

3

4

11-16

2

11-16

4

6

17-25

4

17-25

5

10

26-40

6

26-40

6

16

41-63

8

41-63

7

20

64-100

12

64-100

8

25

101-120

16

101-120

9

32

121-160

20

121-160

10

       Более 32

   Более 160

        Более 20

   Более 160


     Примечание. При наличии в структуре мелких и крупных нитридов сопоставление структуры производится со шкалой 4Б при наличии более 50% нитридов с величиной игл 10 и более микрон.


     10. В зависимости от характера карбидной сетки структура стали подразделяется на 6 баллов, согласно шкале 5 настоящего стандарта.

     11. В зависимости от характера карбидной неоднородности структура стали подразделяется на 6 баллов, согласно шкале 6 настоящего стандарта. При этом верхний ряд (А) шкалы характеризует структуру заэвтектоидных сталей, а нижний ряд (Б) сталей ледебуритного класса.

     12. При составлении укрупненных шкал для оценки зернистого и пластинчатого перлита, мартенсита и нитридов допускается применять баллы 1, 3, 5, 7 и 9, предусмотренные в шкалах 1, 2, 3 и 4.

     13. Рекомендуемые шкалы соотношения феррита и перлита, зернистого и пластинчатого перлита, мартенсита и троостита указаны в приложении к настоящему стандарту.




ПРИЛОЖЕНИЕ


     1. В зависимости от количества феррита (средний процент площади, занятой перлитом на микрошлифе) феррито-перлитовая структура стали подразделяется на 10 баллов, согласно табл. 1 и шкале "Соотношение перлита и феррита".



Таблица 1

Содержание, %

Балл

перлита

феррита

1

100

0

2

95

5

3

85

15

4

75

25

5

65

35

6

50

50

7

35

65

8

20

80

9

5

95

10

0

100


     Примечание. Шкала пригодна для оценки соотношения феррита и перлита в структуре независимо от характера перлитных участков (пластинчатый, зернистый, сорбитообразный), которые характеризуются дополнительно на основании сопоставления их с соответствующими шкалами.

     2. В зависимости от соотношения между пластинчатым и зернистым перлитом (средний процент площади, занятой пластинчатым перлитом) структура стали подразделяется на 10 баллов, согласно табл. 2 и шкале "Соотношение зернистого и пластинчатого перлита".



Таблица 2

Содержание перлита, %

Балл

зернистого

пластинчатого

1

100

0

2

             Более 95

                         До 5

3

90

10

4

85

15

5

80

20

6

65

35

7

50

50

8

35

65

9

5

95

10

0

100



     3. В зависимости от количества мартенсита (средний процент площади, занятой мартенситом) структура стали подразделяется на 10 баллов, согласно табл. 3 и шкале "Соотношение мартенсита и троостита".



Таблица 3

Содержание, %

Балл

мартенсита

троостита







1

100,0

0

2

            Более 99,0

                             До 1,0

3

97,5

2,5

4

95,0

5,0

5

90,0

10,0

6

85,0

15,0

7

75,0

25,0

8

50,0

50,0

9

25,0

75,0

10

0

100,0

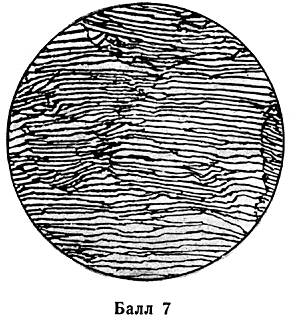

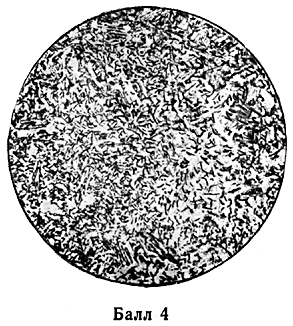

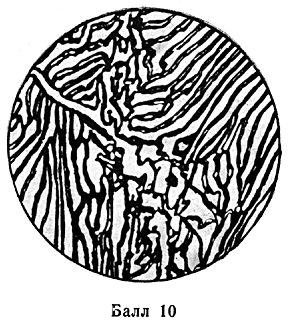

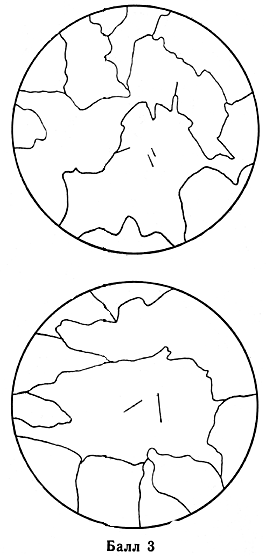

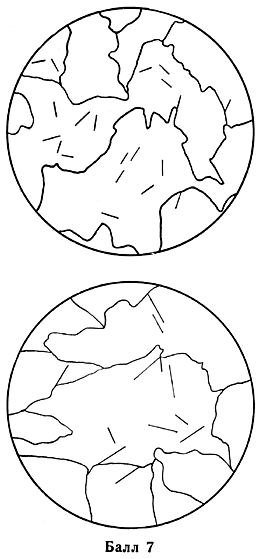

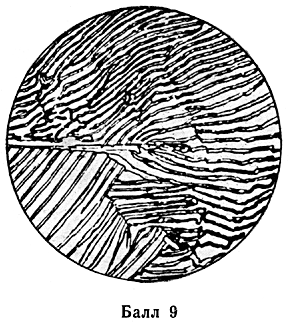

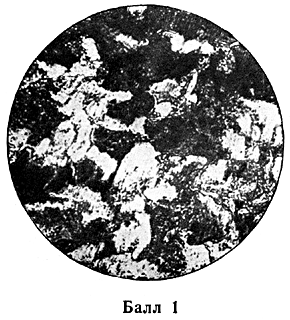

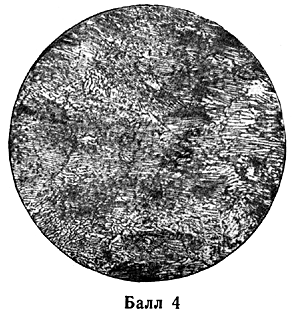

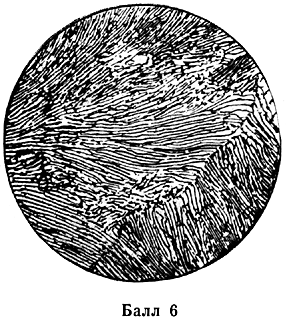

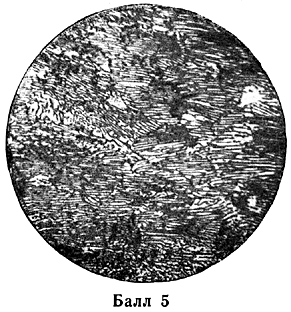

ШКАЛА 1

Пластинчатый перлит х 1000

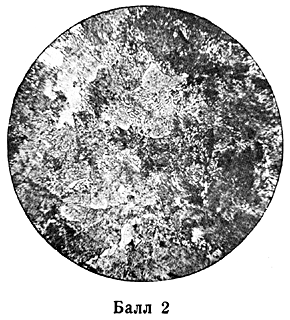

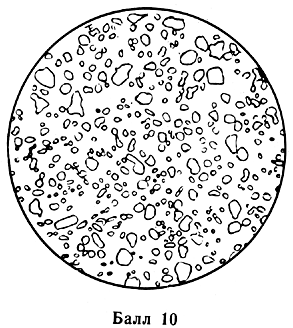

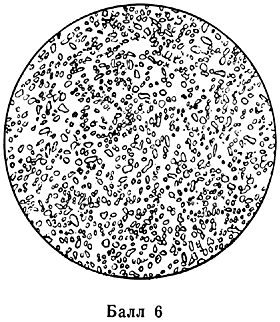

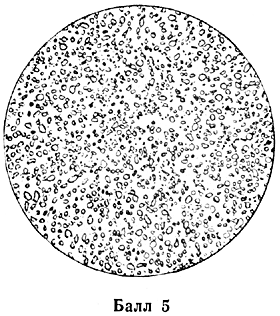

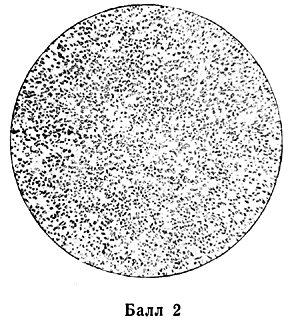

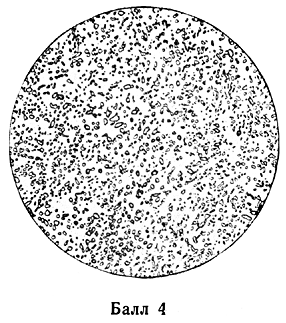

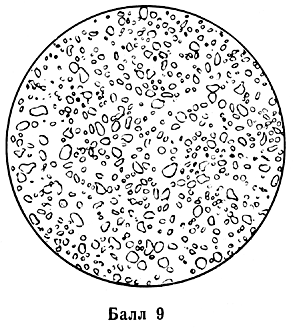

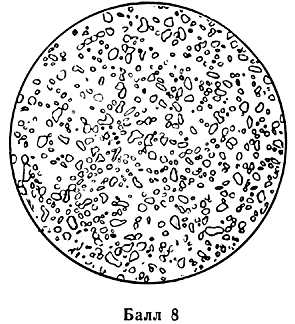

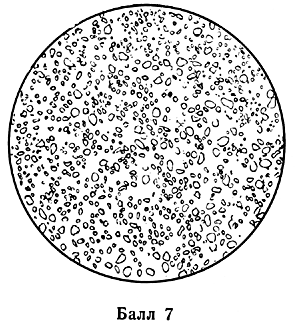

ШКАЛА 2

Зернистый перлит х 1000

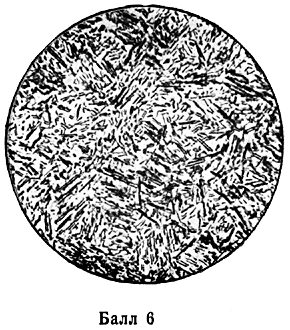

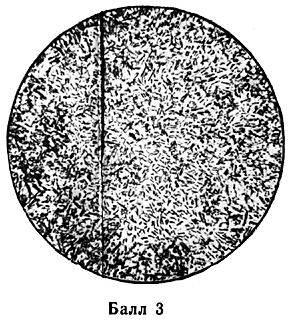

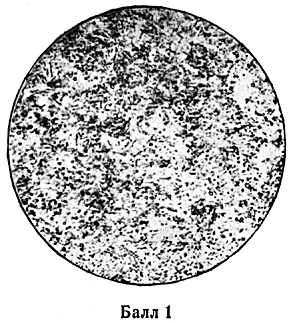

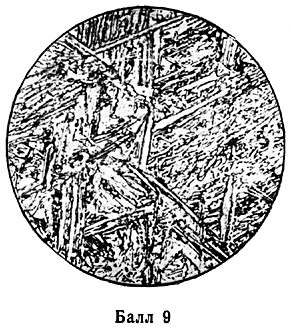

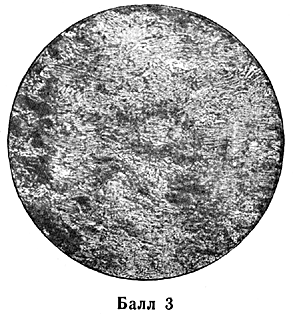

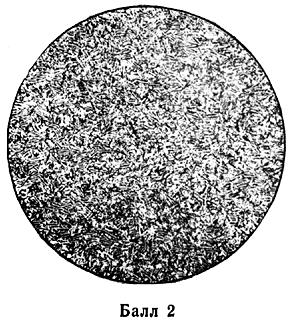

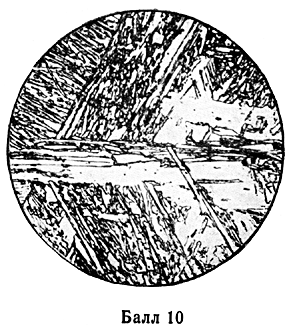

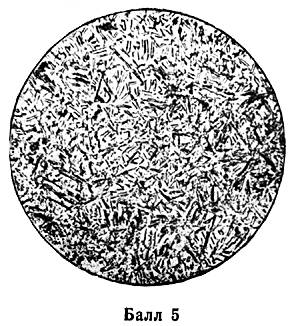

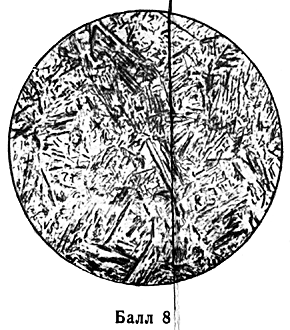

ШКАЛА 3

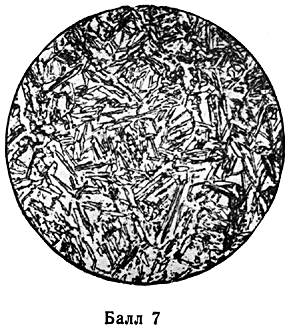

Мартенсит х 1000

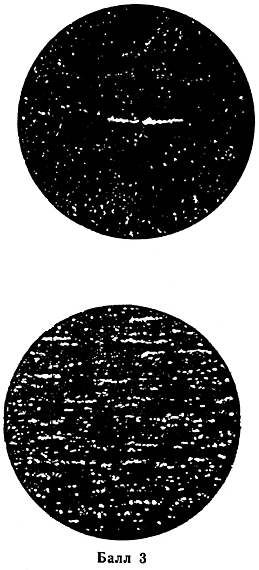

ШКАЛА 4

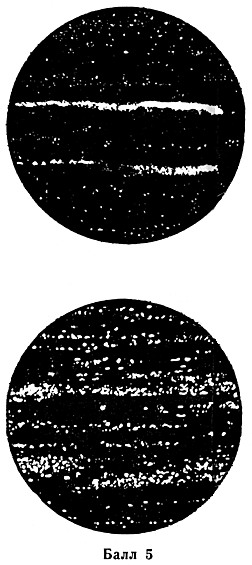

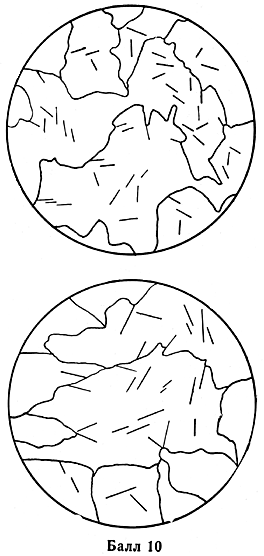

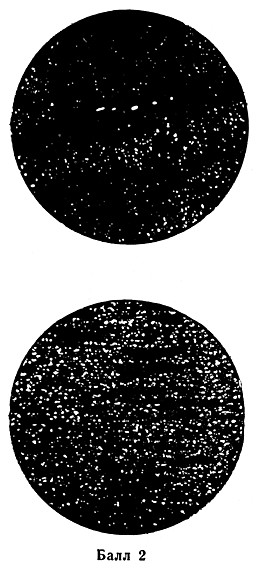

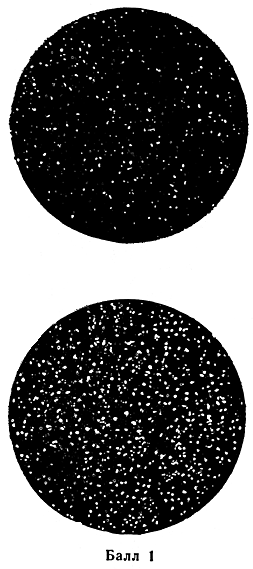

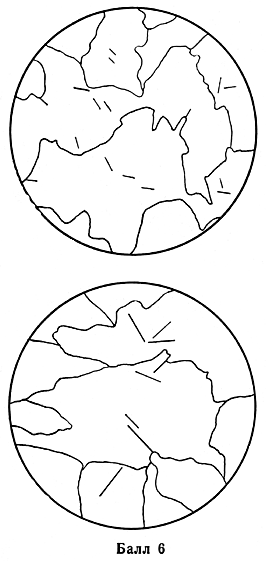

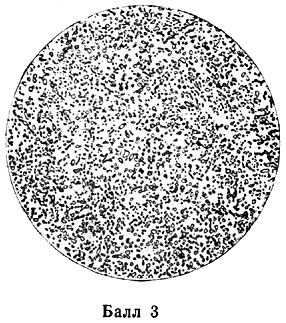

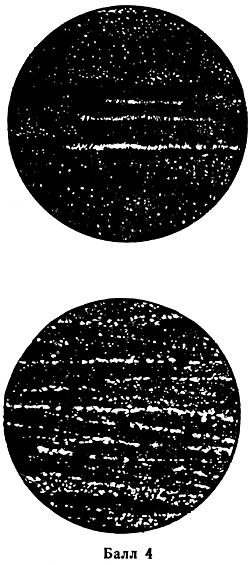

Включения нитридов х 500

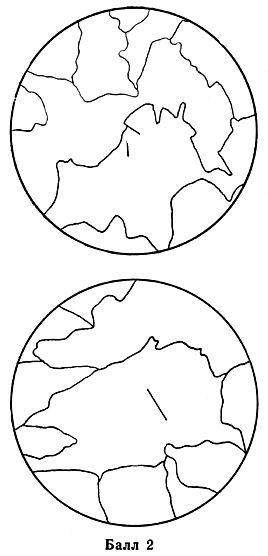

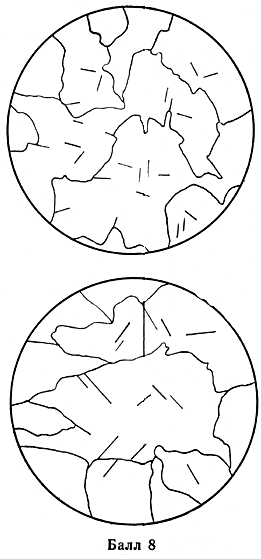

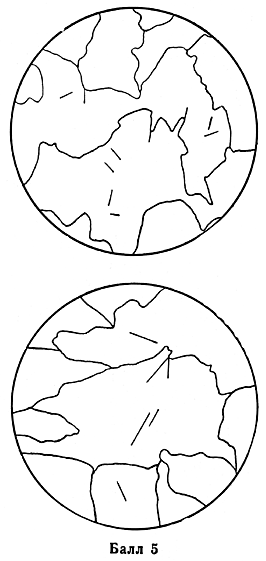

ШКАЛА 5

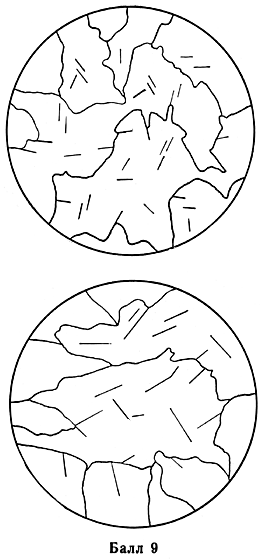

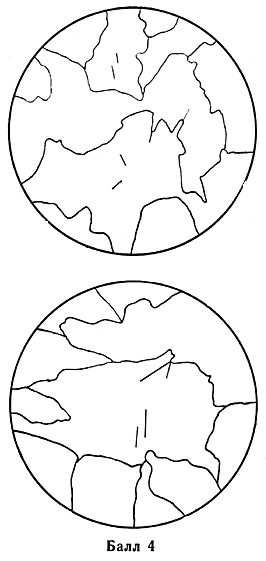

Карбидная сетка х 500


ШКАЛА 6

Карбидная неоднородность х 100











А





















Б






















А





















Б























А





















Б






















А





















Б






















А





















Б






















А





















Б

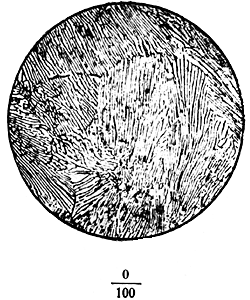

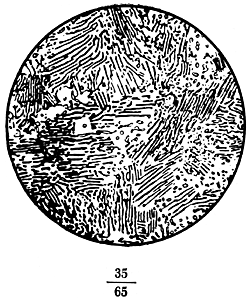

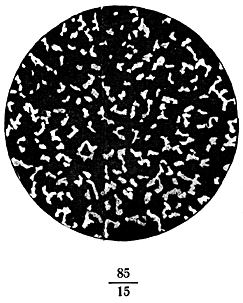

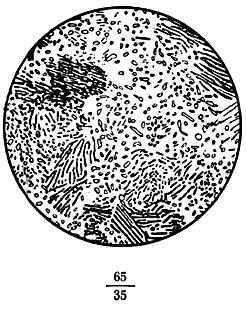

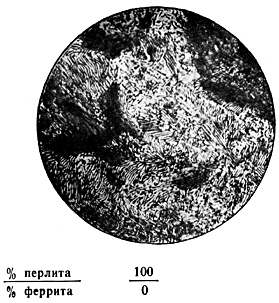

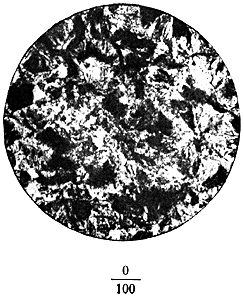

ШКАЛА 7

Соотношение перлита и феррита х 100


ШКАЛА 8

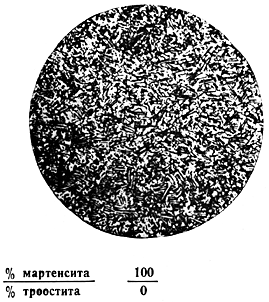

Соотношение мартенсита и троостита х 500

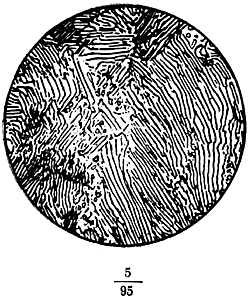

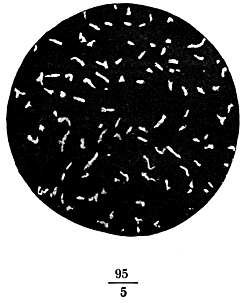

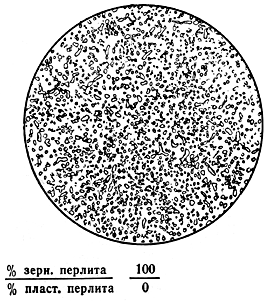

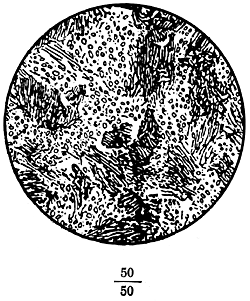

ШКАЛА 9

Соотношение зернистого и пластинчатого перлита х 500




Текст документа сверен по:
официальное издание
М.: Издательство стандартов, 1972
