ГОСТ 8194-75 Подкладки костыльного скрепления к железнодорожным рельсам типов Р65 и Р75. Конструкция и размеры (с Изменениями 1, 2, 3)Постановление Госстандарта СССР от 18.06.1975 N 1575ГОСТ от 18.06.1975 N 8194-75

ГОСТ 8194-75

Группа В42



ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР


ПОДКЛАДКИ КОСТЫЛЬНОГО СКРЕПЛЕНИЯ
К ЖЕЛЕЗНОДОРОЖНЫМ РЕЛЬСАМ ТИПОВ Р65 и Р75

Конструкция и размеры

Plates of spike fastening for railway
P65 and P75 rails. Design and dimensions



     ОКП 11 3000

Дата введения 1976-01-01



     ВВЕДЕН В ДЕЙСТВИЕ постановлением Государственного комитета стандартов Совета Министров СССР от 18 июня 1975 г. N 1575

     ПРОВЕРЕН в 1987 г. Постановлением Госстандарта от 08.06.87 N 1886 срок действия продлен до 01.01.93*
________________
     * Ограничение срока действия снято по протоколу Межгосударственного Совета по стандартизации, метрологии и сертификации. (ИУС N 2, 1993 г.). Примечание .


     ВЗАМЕН ГОСТ 8194-66

     ПЕРЕИЗДАНИЕ (май 1990 г.) с Изменениями N 1, 2, 3, утвержденными в сентябре 1976 г., августе 1980 г., январе 1983 г. (ИУС 11-76, 11-80, 5-83)


     1. Настоящий стандарт распространяется на подкладки Д65, СД65 и ДН65 костыльного скрепления к железнодорожным рельсам типов P65 и P75.

     (Измененная редакция, Изм. N 3).

     2а. Подкладки Д65 и ДН65 применяются в рельсовых скреплениях на деревянных шпалах и брусьях и обеспечивают наклон рельсовых нитей внутрь колеи.

     (Введен дополнительно, Изм. N 3).

     2. Подкладки СД65 применяются в конструкциях железнодорожного пути, где не требуется наклон рельсовых нитей.

     Подкладки ДН65 применяются на кривых участках пути.

     (Измененная редакция, Изм. N 3).

     3. Конструкция и размеры подкладок Д65 должны соответствовать указанным на черт.1, подкладок СД65 - на черт.2, подкладок ДН65 - на черт.3.



     Размеры отверстий указаны со стороны продавливания.

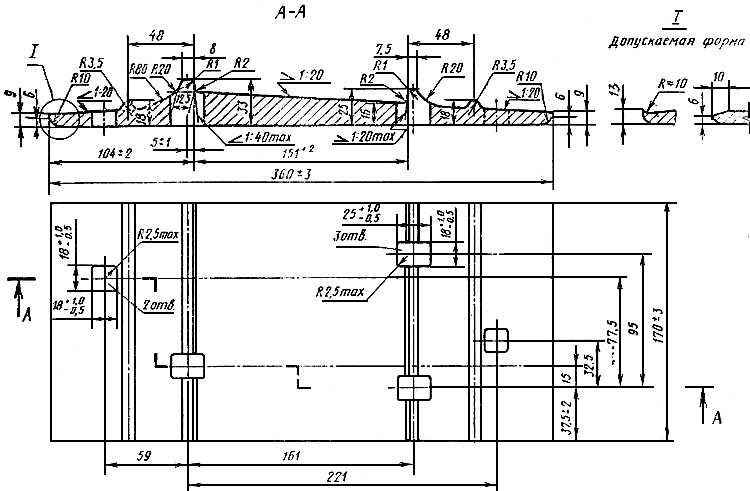

Черт.1

     Размеры отверстий указаны со стороны продавливания.

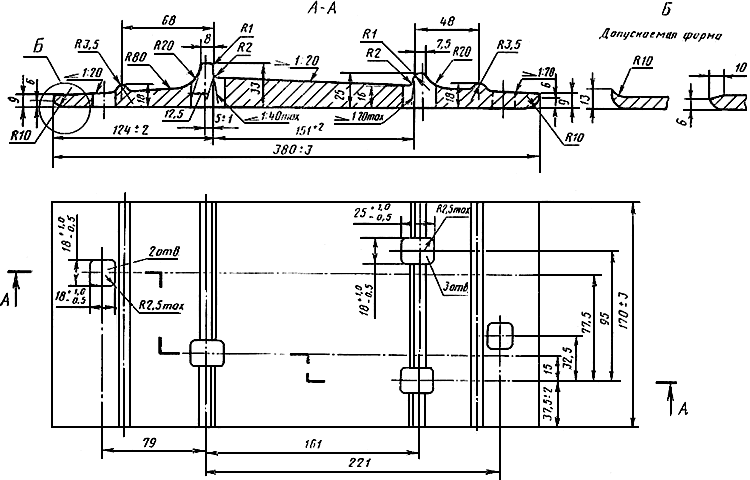

Черт.2

Черт.3

     Условное обозначение подкладки Д65:


Подкладка Д65 ГОСТ 8194-75


     То же, подкладки СД65:


Подкладка СД65 ГОСТ 8194-75


     То же, подкладки ДН65:


Подкладка ДН65 ГОСТ 8194-75.


     (Измененная редакция, Изм. N 2, 3).

     4. Технические требования - по ГОСТ 3280-84.

     (Измененная редакция, Изм. N 3).

     5. Масса подкладок указана в приложении к настоящему стандарту.

     6. Радиусы закруглений, не указанные на чертежах, выполняются размером 2-6 мм.

     5, 6. (Введены дополнительно, Изм. N 1).

     7. Предельные отклонения по толщине подкладки не должны превышать ±1 мм, а по расстоянию между осями отверстий - ±0,5 мм по непараллельности и неперпендикулярности осей отверстий по отношению к ребордам и на уклон верхней поверхности подкладок ±1°.

     8. Размеры, на которые не установлены предельные отклонения, в готовых подкладках не контролируются, но должны обеспечиваться технологией.

     7, 8. (Измененная редакция, Изм. N 3).



ПРИЛОЖЕНИЕ
Справочное


ПЛОЩАДЬ СЕЧЕНИЯ ПРОКАТА И МАССА ПОДКЛАДОК



     Масса подкладок определена исходя из номинальных размеров и плотности стали 7850 кг/м.

     (Измененная редакция, Изм. N 1, 2, 3).



     Текст документа сверен по:
     официальное издание
     Госстандарт СССР -
     М.: Издательство стандартов, 1990
