ГОСТ 8193-73

Группа В42

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ


НАКЛАДКИ ДВУХГОЛОВЫЕ К РЕЛЬСАМ ТИПОВ Р65 И Р75

Конструкция и размеры

Double-headed fich plates for P65, P75 rails.
Design and dimensions



Дата введения 1975-01-01

ИНФОРМАЦИОННЫЕ ДАННЫЕ


     1. РАЗРАБОТАН И ВНЕСЕН Министерством путей сообщения СССР

     РАЗРАБОТЧИКИ

     В.Ф.Афанасьев, канд. техн. наук; К.И.Красиков, канд. техн. наук; А.К.Гучков; А.К.Кузнецов; В.И.Гришина; С.И.Рудюк; В.Ф.Коваленко; Л.Ф.Кузнецов; В.И.Багузин

     2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета стандартов Совета Министров СССР от 14.09.73 N 2159

     3. Стандарт соответствует СТ СЭВ 1669-79 в части конструкции и размеров

     4. ВЗАМЕН ГОСТ 8193-56

     5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ


Обозначение НТД, на которые дана ссылка

Номер пункта

ГОСТ 4133-73

5

СТ СЭВ 1669-79

1



     6. Ограничение срока действия снято по протоколу N 4-93 Межгосударственного Совета по стандартизации, метрологии и сертификации (ИУС 4-94)

     7. ПЕРЕИЗДАНИЕ (август 1998 г.) с Изменениями N 1, 2, 3, утвержденными в ноябре 1979 г., апреле 1981 г., декабре 1989 г. (ИУС 12-79, 7-81, 4-90)



     1. Настоящий стандарт распространяется на стыковые двухголовые накладки к железнодорожным рельсам типов Р65 и Р75.

     Настоящий стандарт соответствует СТ СЭВ 1669 в части конструкции и размеров.

     (Измененная редакция, Изм. N 2).

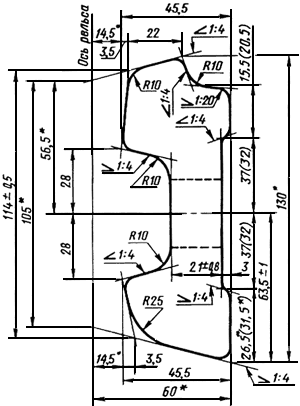

     2. Конструкции и размеры поперечного сечения накладок должны соответствовать указанным на черт.1.




Черт.1

________________

     * Размеры для справок.

     Примечания:

     1. Радиусы закруглений, не указанные на чертеже, выполняют размером (4±2,0) мм.

     2. Размеры, на которые не установлены предельные отклонения в готовых накладках, должны обеспечиваться технологией. Предельные отклонения не должны превышать ±1,0 мм.

     3. В скобках указаны размеры для накладок, не рекомендуемых к применению.


     (Измененная редакция, Изм. N 1, 2, 3).

     3. Длина накладок, расположение и размеры болтовых отверстий с наружной стороны должны соответствовать указанным на черт.2 и 3.

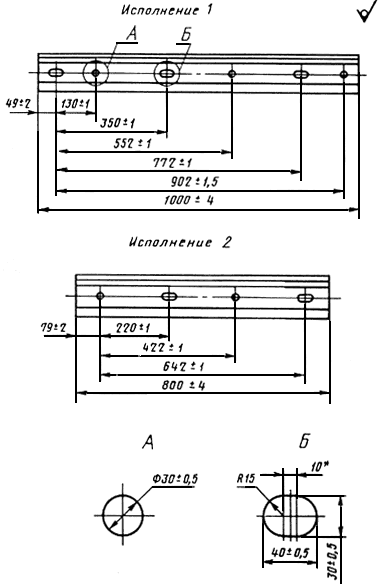

Черт.2

________________

     * Размеры для справок.

     Примечание. Размеры отверстий указаны со стороны продавливания.

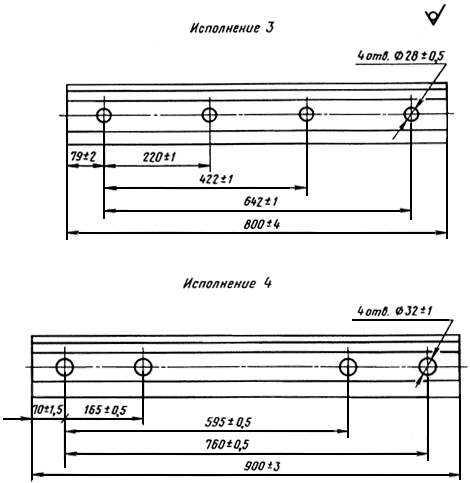

Черт.3

     Исполнение накладок устанавливают по согласованию между изготовителем и потребителем.


     Пример условного обозначения накладки к рельсам типов Р65 и Р75 в исполнении 1:


Накладка 1Р65 ГОСТ 8193-73


     То же, в исполнении 2:


Накладка 2Р65 ГОСТ 8193-73.

     (Измененная редакция, Изм. N 1, 2).

     4. Расчетные данные конструкции накладок приведены в приложении 1.

     5. Технические требования - по ГОСТ 4133.

     4, 5. (Введены дополнительно, Изм. N 2).

     6. (Исключен, Изм. N 1).

     7. (Исключен, Изм. N 2).



ПРИЛОЖЕНИЕ 1
Справочное

Расчетные данные

Площадь поперечного сечения проката, см

38,45 (38,75)


Расстояние до центра тяжести, см:


     от верха накладки

6,42


     от низа накладки

6,33


     от внешней грани

2,01


Угол наклона осей к горизонту:


     главной

-3° 22'


     нейтральной

27° 46'


Момент инерции, см:


относительных* центральных осей:


____________
     * Соответствует оригиналу. - Примечание .




     горизонтальной

524,3 (528,0)


     вертикальной

52,0 (53,3)


     центробежный

-27,8 (-28,05)


относительно главных осей:


     наибольший

526,4 (530,0)


     наименьший

51,2 (51,6)


Момент сопротивления, см:


     по верху

82,4 (82,5)


     по низу

83,6 (83,8)


     по внешней грани (наибольший)

26,4 (26,5)


Масса, кг


1 м проката

30,18 (30,42)


     накладки исполнения 1

29,26 (29,50)


     накладки исполнения 2

23,59 (23,78)


     накладки исполнения 3

23,74 (23,93)


     накладки исполнения 4

26,63 (26,85)


     Примечания:

     1. Масса определена исходя из номинальных размеров и относительной плотности стали 7,85.

     2. В скобках указаны конструктивные расчетные данные для накладок, изготовляемых на нереконструированных прокатных станах.


     ПРИЛОЖЕНИЕ 1. (Измененная редакция, Изм. N 3).

     ПРИЛОЖЕНИЕ 2. (Исключено, Изм. N 3).
