ГОСТ 8161-75 ГОСТ 8161-75 Рельсы железнодорожные типа Р65. Конструкция и размеры

ГОСТ 8161-75*
(СТ СЭВ 1667-79)

Группа В42

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР


РЕЛЬСЫ ЖЕЛЕЗНОДОРОЖНЫЕ ТИПА Р65

Конструкция и размеры

Railway rails type P65.
Design and dimensions

Дата введения 1977-01-01

     ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета стандартов Совета Министров СССР от 18 июня 1975 г. N 1573

     Ограничение срока действия снято по решению Межгосударственного совета по стандартизации, метрологии и сертификации (ИУС 2-93)

     ВЗАМЕН ГОСТ 8161-63

     ПЕРЕИЗДАНИЕ (июнь 1994 г.) с Изменениями N 1, 2, 3, утвержденными в мае 1979 г., январе 1981 г., апреле 1985 г. (ИУС 7-79, 3-81, 7-85).


     1. Настоящий стандарт распространяется на закаленные и незакаленные железнодорожные рельсы типа Р65 и устанавливает их конструкцию и размеры.

     Стандарт соответствует СТ СЭВ 1667-79 в части конструктивного исполнения рельса и регламентирования способов сварки короткомерных рельсов.

     (Измененная редакция, Изм. N 2).

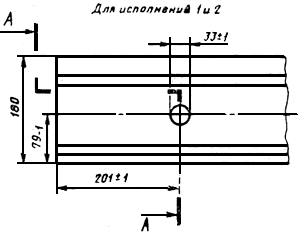

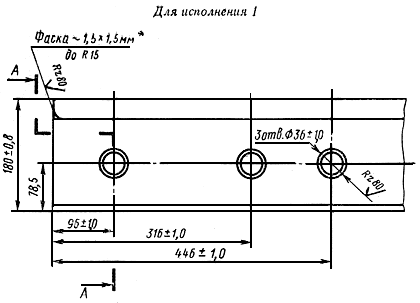

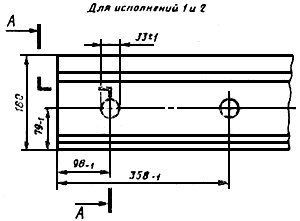

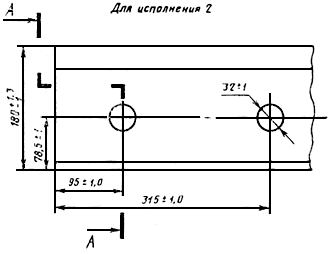

     2. Конструкция и размеры поперечного сечения рельсов должны соответствовать указанным на черт.1 или 1а, а расположение и размеры отверстий в шейке на концах рельсов - на черт.2-6.

     Выполнение отверстий по черт.4-6 производится потребителем.

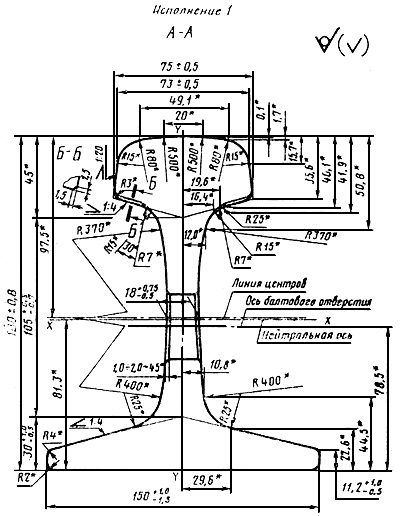

Черт.1

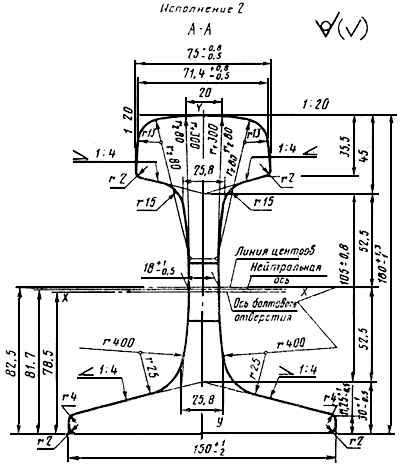

Черт.1а

_________________
     * Фаску выполняют у объемно-закаленных рельсов.

     Примечание. (Исключено, Изм. N 2).


Черт.2

Черт.3

Черт.4

Черт.5

Черт.6


     По заказу потребителя рельсы могут быть изготовлены без отверстий в шейке и без закалки поверхности катания головки на одном или обоих концах.

     По требованию потребителя допускается изменять размещение, число и диаметр отверстий на концах рельсов.

     (Измененная редакция, Изм. N 1, 2).

     3. Предельные отклонения по выпуклости головки при измерении по оси симметрии поперечного профиля рельса должны быть ±0,5 мм, а по равномерной выпуклости подошвы - 0,5 мм. Вогнутость подошвы рельса не допускается.

     Пример условного обозначения железнодорожного рельса типа Р65 длиной 25 м исполнения 1:

     Рельс 1 Р65-25 ГОСТ 8161-75

     (Измененная редакция, Изм. N 2).

     4. Не допускается отклонение от симметричности профиля поперечного сечения рельса относительно его вертикальной оси: по подошве - более 1 мм и по головке - более 0,3 мм.

     Для конструкции (черт.1а) отклонение от симметричности подошвы относительно головки не должно превышать 2,15 мм.

     (Измененная редакция, Изм. N 2, 3).

     5. На кромках отверстий в шейке рельса должна быть снята фаска размером от 1 до 2 мм под углом около 45°.

     На объемнозакаленных рельсах снятие фаски по ГОСТ 18267-82.

     (Измененная редакция, Изм. N 3).

     6. Длина рельсов должна соответствовать указанной в таблице.




     (Измененная редакция, Изм. N 2).

     7. Допускается контактная или газопрессовая сварка рельсов длиной до 25 м из рельсов длиной не менее 6 м, изготовленных из стали одного способа выплавки. Количество кусков в свариваемом рельсе должно определяться по соглашению между изготовителем и потребителем.

     8. Технические требования для незакаленных рельсов - по ГОСТ 24182-80, для объемнозакаленных рельсов - по ГОСТ 18267-82.

     9. Соответствие конструкции и размеров поперечного сечения рельса требованиям настоящего стандарта определяют шаблонами на расстоянии не более 200 мм от торца контролируемого рельса. Не допускается применение других приборов. Расположение болтовых отверстий по черт.1 контролируют по клиновой части пазуха, а по черт.1а - относительно подошвы рельса.

     (Измененная редакция, Изм. N 2).

     10. Расчетные данные приведены в приложении к настоящему стандарту.



ПРИЛОЖЕНИЕ
Справочное

Расчетные данные конструкции рельса

     (Измененная редакция, Изм. N 2).




     Текст документа сверен по:
     официальное издание
     М.: Издательство стандартов, 1994
