ГОСТ 7681-80 Канат двойной свивки многопрядный типа ЛК-О конструкции 18х7(1+6)+1 о.с. Сортамент (с Изменениями N 1, 2)Постановление Госстандарта СССР от 23.04.1980 N 1836ГОСТ от 23.04.1980 N 7681-80



ГОСТ 7681-80

Группа В75

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ


КАНАТ ДВОЙНОЙ СВИВКИ МНОГОПРЯДНЫЙ ТИПА ЛК-О
КОНСТРУКЦИИ 18х7(1+6)+1 о.с.

Сортамент

Two lay polystranded rope ЛК-О construction 18х7(1+6)+1 о.с.
Dimensions



ОКП 12 5100, 12 5200

Дата введения 1982-01-01



     Постановлением Государственного комитета СССР по стандартам от 23 апреля 1980 г. N 1836 дата введения установлена 01.01.82

     ПРОВЕРЕН в 1991 г. Ограничение срока действия снято Постановлением Госстандарта от 22.11.91 N 1790

     ВЗАМЕН ГОСТ 7681-66

     ИЗДАНИЕ с Изменениями N 1, 2, утвержденными в ноябре 1986 г., ноябре 1991 г. (ИУС 2-87, 2-92)


     1. Настоящий стандарт распространяется на стальные канаты двойной свивки многопрядные с линейным касанием проволок в прядях типа ЛК-О с одним органическим сердечником.





     2. Канаты подразделяются по признакам

по назначению:

     грузовые - Г;

по механическим свойствам марок: ВК, В, 1;

по виду покрытия поверхности проволок в канате:

     из проволоки без покрытия,

     из оцинкованной проволоки в зависимости от поверхностной плотности цинка: С, Ж, ОЖ;

по направлению свивки каната:

     правой,

     левой - Л,

по сочетанию направлений свивки элементов каната:

     крестовой,

     односторонней - О;

по способу свивки:

     нераскручивающиеся - Н,

     раскручивающиеся;

по степени крутимости:

     крутящиеся,

     малокрутящиеся - МК;

по точности изготовления:

     нормальной,

     повышенной - Т;

по степени уравновешенности:

     рихтованные - Р,

     нерихтованные.


Примеры условных обозначений


     Многопрядный канат диаметром 20,5 мм, грузового назначения, из проволоки без покрытия, марки I, левой односторонней свивки, малокрутящийся, нераскручивающийся, нерихтованный, повышенной точности, маркировочной группы 1960 Н/мм (200 кгс/мм):


Канат 20,5-Г-I-Л-О-МК-Н-Т-1960 ГОСТ 7681-80

     То же диаметром 14,0 мм, грузового назначения, марки В, оцинкованной по группе Ж, правой крестовой свивки, крутящийся, нераскручивающийся, нерихтованный, повышенной точности, маркировочной группы 1770 Н/мм (180 кгс/мм):


Канат 14-Г-В-Ж-Н-Т-1770 ГОСТ 7681-80


     3. Диаметр каната и основные параметры его должны соответствовать указанным в таблице.



Диаметр, мм





Маркировочная группа, Н/мм (кгс/мм)

ка-
ната

проволоки





1370(140)

1470(150)

1570(160)

1670(170)



цент- ральной


в слоях



Разрывное усилие, Н, не менее

18 про- волок

108 про- волок

Расчет- ная
пло- щадь
сече- ния всех
про- волок, мм

Ори-
енти- ровоч-
ная
масса 1000 м
смаза- нного каната,
кг

сум- марное всех про- волок в канате

каната в целом

сум- марное всех про- волок в канате

каната в целом

сум- марное всех про- волок в канате

каната в целом

сум- марное всех про- волок в канате


каната в целом

3,5

0,24

0,22

4,92

47,4

-

-

-

-

-

-

-

-

3,8

0,26

0,24

5,84

56,2

-

-

-

-

-

-

-

-

4,1

0,28

0,26

6,84

65,9

-

-

-

-

-

-

-

-

4,4

0,30

0,28

7,92

76,3

-

-

-

-

-

-

-

-

4,8

0,32

0,30

9,08

87,4

-

-

-

-

14200

11300

15100

12000

5,4

0,36

0,34

11,64

115,0

-

-

-

-

18250

14550

19350

15400


6,0

0,40

0,38

14,51

140,0

-

-

-

-

22750

18150

24150

19300


6,5

0,45

0,40

16,44

158,5

-

-

-

-

25750

20550

27350

21850

8,0

0,55

0,50

25,49

245,5

-

-

-

-

39950

31900

42450

33900


9,6

0,65

0,60

36,50

351,5

-

-

-

-

57200

45750

60800

48600


11,0

0,75

0,70

49,51

477,0

67900

54250

72750

58200

77600

62050

82450

65950


12,5

0,85

0,80

64,51

621,5

88500

70750

94800

75850

101000

80750

107000

85800


14,0

0,95

0,90

81,47

785,0

111500

89350

119500

95600

127500

101500

135500

107500


16,0

1,10

1,00

101,93

982,0

139500

111500

149500

119500

159500

127000

169500

135000


17,5

1,20

1,10

122,99

1185,0

168500

134500

180500

144000

192500

153500

204500

163500


19,0

1,30

1,20

146,04

1410,0

200000

159500

214500

171500

228500

182500

243000

194000


20,5

1,40

1,30

171,06

1650,0

234500

187000

251000

200500

268000

214000

284500

227000


22,0

1,50

1,40

198,06

1910,0

271500

217000

291000

232500

210500

247500

329500

293000


24,0

1,60

1,50

227,05

2190,0

311500

248500

333500

266500

356000

284000

378000

318500


25,5

1,70

1,60

258,00

2485,0

353500

282500

379000

303000

404500

323000

429500

343000


27,0

1,80

1,70

290,94

2804,0

399000

318500

427500

341500

456000

364500

484500

387500


28,5

1,90

1,80

325,86

3140,0

447000

357000

479000

382500

510500

408000

542500

433500


31,5

2,20

2,00

407,70

3925,0

559000

446500

599000

479000

639000

511000

679000

524500

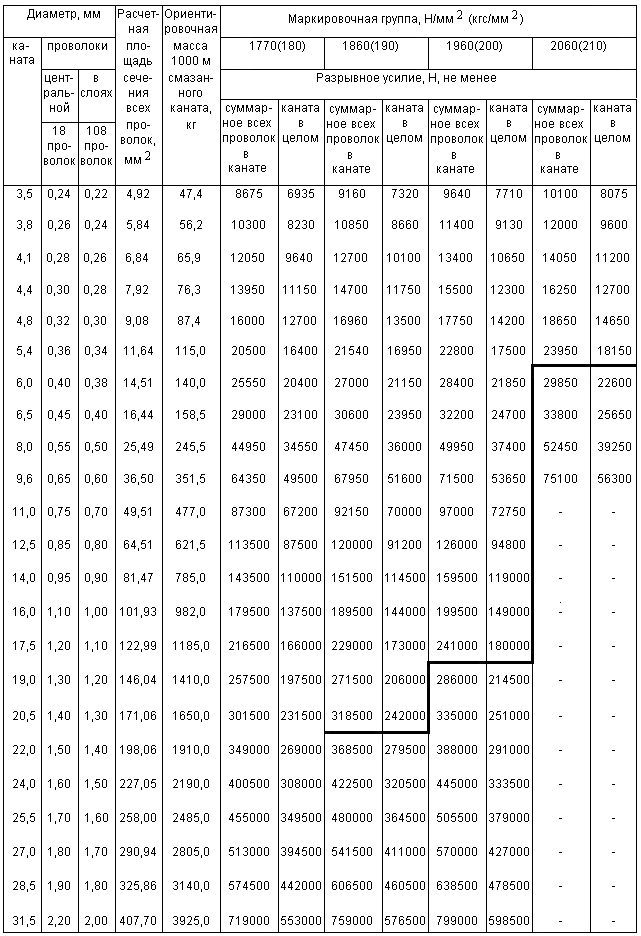

Продолжение

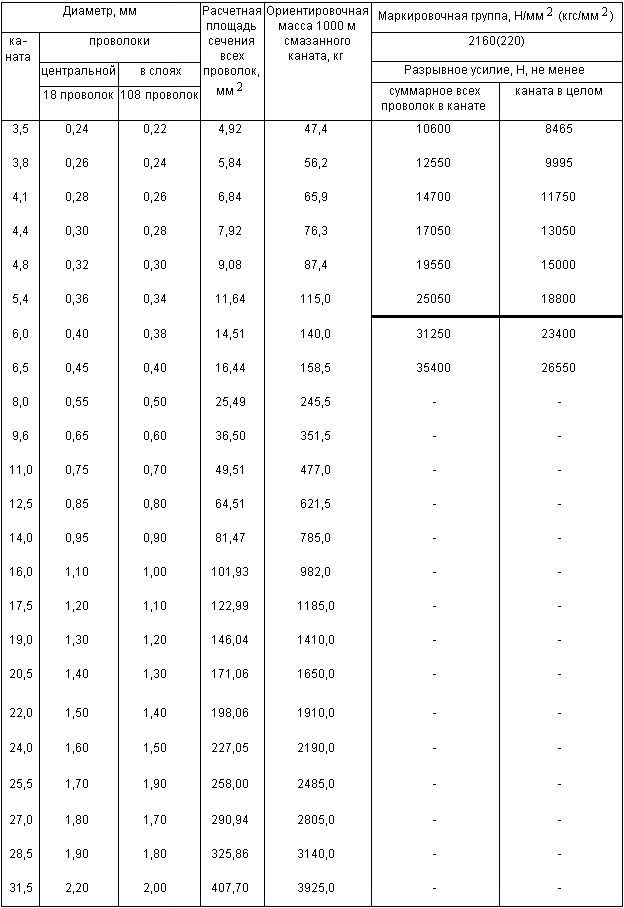

Продолжение


     Примечания:

     1. Канаты, разрывное усилие которых приведено слева от жирной линии, изготовляют из проволоки без покрытия и оцинкованной. Канаты из оцинкованной проволоки групп Ж и ОЖ диаметрами 31,5 мм маркировочных групп 1570 Н/мм (160 кгс/мм) и 1670 Н/мм (170 кгс/мм), 22,0-31,0 мм маркировочной группы 1770 Н/мм (180 кгс/мм), 12,5-17,5 мм маркировочной группы 1960 Н/мм (200 кгс/мм) изготовляют по согласованию изготовителя с потребителем.

     Канаты, разрывное усилие которых приведено справа от жирной линии, изготовляют из проволоки без покрытия. Допускается по согласованию изготовителя с потребителем изготовление канатов из оцинкованной проволоки.

     2. Диаметры канатов более 10 мм округлены до целых чисел или до 0,5 мм.


     2, 3. (Измененная редакция, Изм. N 1, 2).

     4. Технические требования, правила приемки, методы испытаний, упаковка, маркировка, транспортирование и хранение по ГОСТ 3241-91.
