ГОСТ 7668-80 Канат двойной свивки типа ЛК-РО конструкции 6х36(1+7+7/7+14)+1 о.с. Сортамент (с Изменениями N 1, 2)Постановление Госстандарта СССР от 23.04.1980 N 1835ГОСТ от 23.04.1980 N 7668-80

ГОСТ 7668-80

Группа В75

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

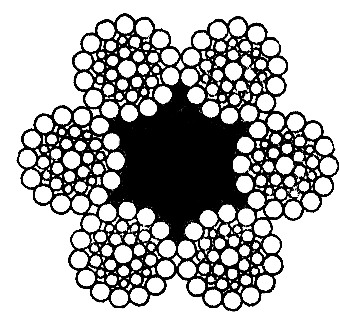

КАНАТ ДВОЙНОЙ СВИВКИ ТИПА ЛК-РО
КОНСТРУКЦИИ 6х36 (1+7+7/7+14)+1 о.с.

Сортамент

Two lay rope type ЛК-РО construction 6х36 (1+7+7/7+14)+1 о.с.
Dimensions

OКП 12 5100, 12 5200

Дата введения 1982-01-01

     Постановлением Государственного комитета СССР по стандартам от 23 апреля 1980 г. N 1835 дата введения установлена 01.01.82

     ПРОВЕРЕН в 1991 г. Ограничение срока действия снято Постановлением Госстандарта от 22.11.91 N 1790

     ВЗАМЕН ГОСТ 7668-69

     ИЗДАНИЕ с Изменениями N 1, 2, утвержденными в ноябре 1986 г., ноябре 1991 г. (ИУС 2-87, 2-92)

     ВНЕСЕНА поправка, опубликованная в ИУС N 6, 2006 год.

     Поправка внесена юридическим бюро .


     1. Настоящий стандарт распространяется на стальные канаты двойной свивки и линейным касанием проволок в прядях типа ЛК-РО с одним органическим сердечником.

     2. Канаты подразделяются по признакам

по назначению:

     грузолюдские - ГЛ,

     грузовые - Г;

по механическим свойствам марок: ВК, В, 1;

по виду покрытия поверхности проволок в канате:

     из проволоки без покрытия,

     из оцинкованной проволоки в зависимости от поверхностной плотности цинка: С, Ж, ОЖ;

по направлению свивки:

     правой,

     левой - Л;

по сочетанию направляющей свивки элементов каната:

     крестовой,

     односторонней - О,

     комбинированной - К;

по способу свивки:

     нераскручивающиеся - Н,

     раскручивающиеся;

по точности изготовления:

     нормальной,

     повышенной - Т;

по степени уравновешенности:

     рихтованные - Р,

     нерихтованные.

Примеры условных обозначений

     Канат диаметром 39,5 мм, грузового назначения, из проволоки без покрытия, марки I, правой односторонней свивки, раскручивающийся, рихтованный, нормальной точности,   маркировочной группы 1770 Н/мм (180 кгс/мм):

Канат 39,5-Г-I-О-Р-1770 ГОСТ 7668-80

     То же, диаметром 18,0 мм, грузолюдского назначения, марки В, оцинкованный по группе ОЖ, левой односторонней свивки, нераскручивающийся, нерихтованный, повышенной точности, маркировочной группы 1570 Н/мм (160 кгс/мм):

Канат 18-ГЛ-В-ОЖ-Л-0-Н-Т-1570 ГОСТ 7668-80

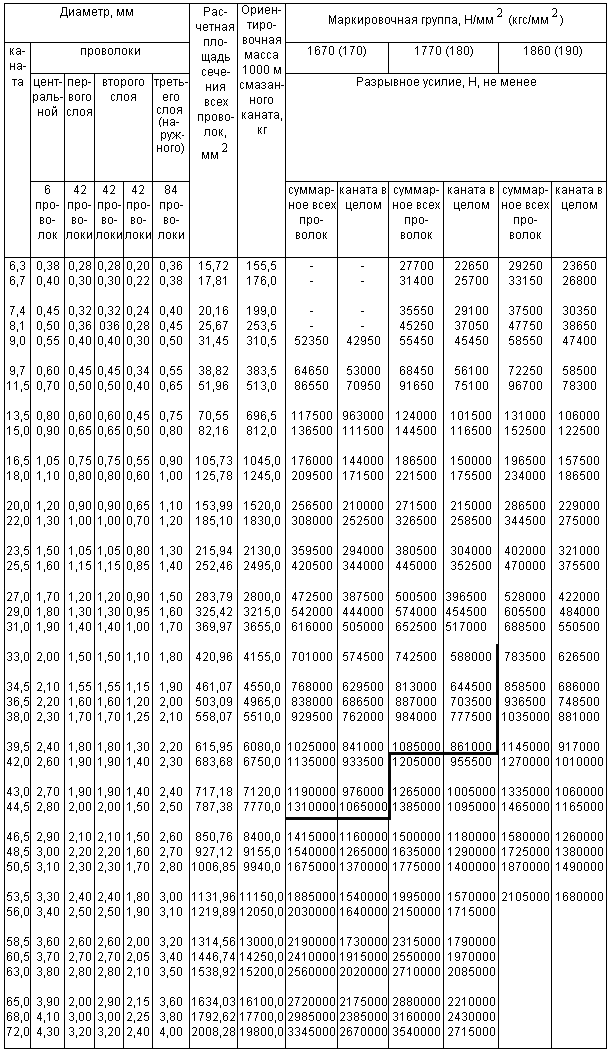

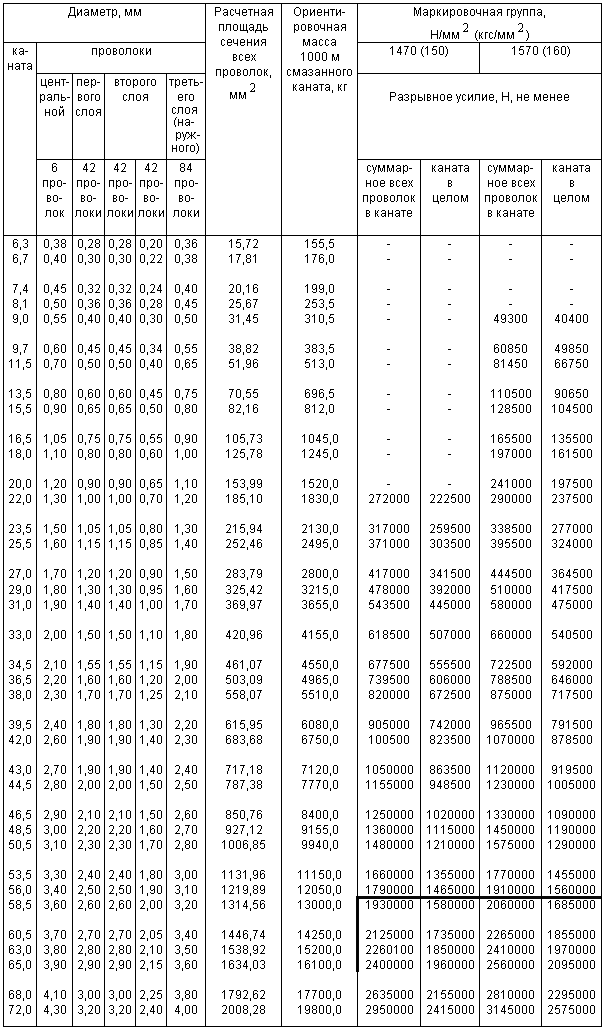

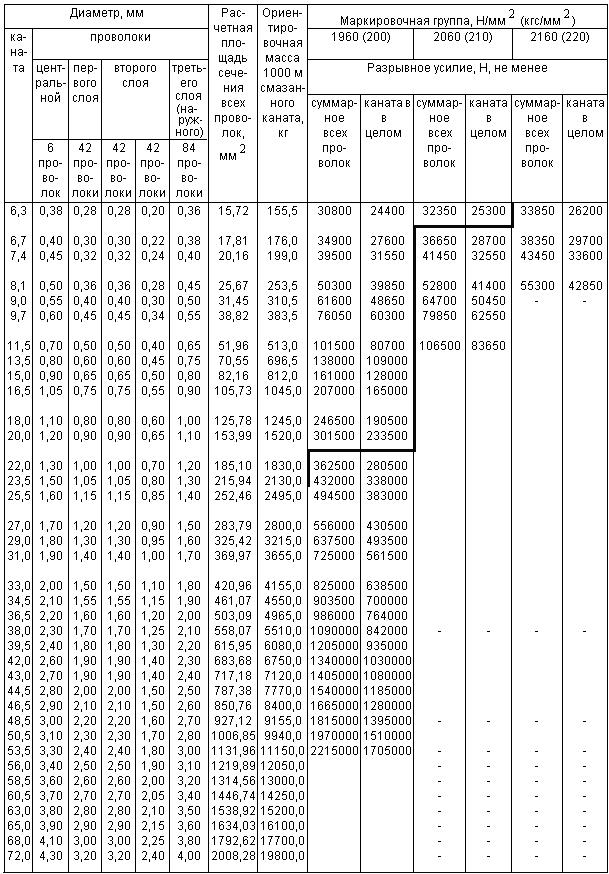

     3. Диаметр каната и основные параметры его должны соответствовать указанным в таблице.

Диаметр, мм								Маркировочная группа, Н/мм (кгс/мм)
	проволоки							1370 (140)
ка- на- та	цент- раль- ной	пер- вого слоя	второго слоя		третьего слоя (на- ружного)	Расчетная площадь сечения всех проволок, мм	Ориентировочная масса 1000 м смазанного каната, кг	Разрывное усилие, Н, не менее
	6 прово- лок	42 прово- локи	42 прово- локи	42 прово- локи	84 прово- локи			суммарное всех проволок в канате	каната в целом
6,3	0,38	0,28	0,28	0,20	0,36	15,72	155,5	-	-
6,7	0,40	0,30	0,30	0,22	0,38	17,81	176,0	-	-
7,4	0,45	0,32	0,32	0,24	0,40	20,16	199,0	-	-
8,1	0,50	0,36	0,36	0,28	0,45	25,67	253,5	-	-
9,0	0,55	0,40	0,40	0,30	0,50	31,45	310,5	-	-
9,7	0,60	0,45	0,45	0,34	0,55	38,82	383,5	-	-
11,5	0,70	0,50	0,50	0,40	0,65	51,96	513,0	-	-
13,5	0,80	0,60	0,60	0,45	0,75	70,55	696,5	-	-
15,0	0,90	0,65	0,65	0,50	0,80	82,16	812,0	-	-
16,5	1,05	0,75	0,75	0,55	0,90	105,73	1045,0	-	-
18,0	1,10	0,80	0,80	0,60	1,00	125,78	1245,0	-	-
20,0	1,20	0,90	0,90	0,65	1,10	153,99	1520,0	-	-
22,0	1,30	1,00	1,00	0,70	1,20	185,10	1830,0	253500	207500
23,5	1,50	1,05	1,05	0,80	1,30	215,94	2130,0	296000	242500
25,5	1,60	1,15	1,15	0,85	1,40	252,46	2495,0	346000	283500
27,0	1,70	1,20	1,20	0,90	1,50	283,79	2800,0	289000	318500
29,0	1,80	1,30	1,30	0,95	1,60	325,42	3215,0	446000	366000
31,0	1,90	1,40	1,40	1,00	1,70	369,97	3655,0	507500	416000
33,0	2,00	1,50	1,50	1,10	1,80	420,96	4155,0	577500	473000
34,5	2,10	1,55	1,55	1,15	1,90	461,07	4550,0	632500	518000
36,5	2,20	1,60	1,60	1,20	2,00	503,09	4965,0	690000	565500
38,0	2,30	1,70	1,70	1,25	2,10	558,07	5510,0	765500	627500
39,5	2,40	1,80	1,80	1,30	2,20	615,95	6080,0	845000	692500
42,0	2,60	1,90	1,90	1,40	2,30	683,68	6750,0	938000	768500
43,0	2,70	1,90	1,90	1,40	2,40	717,18	7120,0	983500	806500
44,5	2,80	2,00	2,00	1,50	2,50	787,38	7770,0	1080000	885000
46,5	2,90	2,10	2,10	1,50	2,60	850,76	8400,0	1165000	956500
48,5	3,00	2,20	2,20	1,60	2,70	927,12	9155,0	1270000	1040000
50,5	3,10	2,30	2,30	1,70	2,80	1006,85	9940,0	1380000	1130000
53,5	3,30	2,40	2,40	1,80	3,00	1131,96	11150,0	1550000	1265000
56,0	3,40	2,50	2,50	1,90	3,10	1219,89	12050,0	1670000	1365000
58,5	3,60	2,60	2,60	2,00	3,20	1314,56	13000,0	1800000	1470000
60,5	3,70	2,70	2,70	2,05	3,40	1446,74	14250,0	1980000	1625000
63,0	3,80	2,80	2,80	2,10	3,50	1538,92	15200,0	2110000	1725000
65,0	3,90	2,90	2,90	2,15	3,60	1634,03	16100,0	2240000	1830000
68,0	4,10	3,00	3,00	2,25	3,80	1792,62	17700,0	2455000	2010000
72,0	4,30	3,20	3,20	2,40	4,00	2008,28	19800,0	2755000	2255000

Продолжение

     Примечания:

     1. Канаты, разрывное усилие которых приведено слева от жирной линии, изготовляют из проволоки без покрытия и оцинкованной. Канаты из оцинкованной проволоки групп Ж и ОЖ диаметрами 58,5 и 72,0 мм маркировочной группы 1370 Н/мм (140 кгс/мм), 53,5 и 56,0 мм маркировочной группы 1470 Н/мм (150 кгс/мм), 34,5-56,0 мм маркировочной группы 1570 Н/мм (160 кгс/мм), 34,5-44,5 мм маркировочной группы 1670 Н/мм (170 кгс/мм), 23,5-39,5 мм маркировочной группы 1770 Н/мм (180 кгс/мм), 13,5-20,0 мм маркировочной группы 1960 Н/мм (200 кгс/мм) изготовляют по согласованию изготовителя с потребителем.

     Канаты, разрывное усилие которых приведено справа от жирной линии, изготовляют из проволоки без покрытия. Допускается по согласованию изготовителя с потребителем изготовление канатов из оцинкованной проволоки.

     2. Диаметры канатов более 10 мм округлены до целых чисел или до 0,5 мм.


     2, 3. (Измененная редакция, Изм. N 1, 2).

     4. Технические требования, правила приемки, методы испытаний, упаковка, маркировка, транспортирование и хранение по ГОСТ 3241-91.



Текст документа сверен по:
официальное издание
Канаты стальные. Сортамент: Сборник ГОСТов -
М.: ИПК Издательство стандартов, 2002
