ГОСТ 7511-73 Профили стальные для оконных и фонарных переплетов и оконных панелей промышленных зданий. Технические условия (с Изменениями N 1, 2, 3)Постановление Госстандарта СССР от 29.06.1973 N 1644ГОСТ от 29.06.1973 N 7511-73

ГОСТ 7511-73

Группа В22

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ



ПРОФИЛИ СТАЛЬНЫЕ ДЛЯ ОКОННЫХ И ФОНАРНЫХ ПЕРЕПЛЕТОВ
И ОКОННЫХ ПАНЕЛЕЙ ПРОМЫШЛЕННЫХ ЗДАНИЙ


Технические условия


Steel sections for window and lantern transoms and window panels
of industrial buildings. Specifications



ОКП 11 0011

Дата введения 1975-01-01



    Постановлением Государственного комитета стандартов Совета министров СССР от 29 июня 1973 года N 1644 дата введения установлена 01.01.75

     Ограничение срока действия снято по протоколу N 4-93 Межгосударственного Совета по стандартизации, метрологии и сертификации (ИУС 4-94)

     ВЗАМЕН ГОСТ 7511-58

     ИЗДАНИЕ с Изменениями N 1, 2, 3, утвержденными в июле 1984 года, марте 1989 года, октябре 1990 года (ИУС 11-84, 6-89, 1-91).


     Настоящий стандарт распространяется на горячекатаные и гнутые профили, предназначенные для изготовления оконных и фонарных переплетов и оконных панелей промышленных зданий.

     (Измененная редакция, Изм. N 1, 2).


1. ОСНОВНЫЕ ПАРАМЕТРЫ И РАЗМЕРЫ

     1.1а. По точности профилирования гнутые профили изготавливают:

     А - высокой точности;

     В - обычной точности.

     (Введен дополнительно, Изм. N 2).

     1.1. Размеры и форма сечений горячекатаных профилей N 1; 5; 6 должны соответствовать указанным на черт. 1, 5, 6.


Профиль N 1

Черт.1

Профиль N 5

Черт.5*

________________
     * Черт.2-4. (Исключены, Изм. N 1).


Профиль N 6

Черт.6


     1.2. Предельные отклонения размеров, площадь поперечного сечения, масса 1 м и справочные значения моментов инерции и сопротивления горячекатаных профилей должны соответствовать указанным в табл.1.



Таблица 1



     Условные обозначения к табл.1 и 2:

      - момент сопротивления;

     - момент инерции.


     Пример условного обозначения профиля N 5:


Профиль N 5 ГОСТ 7511-73

     1.3. Смещение стенок относительно полок профилей N 5 и 6 не должно превышать предельных отклонений по ширине полки.

     1.1-1.3. (Измененная редакция, Изм. N 1).

     1.4. Уклон наружной грани каждой полки для профиля N 1 не должен превышать 1,5%; кривизна стенки по высоте сечения - 0,6 мм; притупление наружных кромок полок - 1,2 мм.

     1.5. Размеры и форма сечений гнутых профилей должны соответствовать указанным на черт.7, 8, 10 и 12.



Профиль N 7

Черт.7

Профиль N 8

Черт.8

Профиль N 10

Черт.10*

 _______________
      * Черт.9 исключен. Изм. N 2.



     1.6. Предельные отклонения размеров, площадь поперечного сечения, масса 1 м и справочные значения моментов инерции и сопротивления гнутых профилей N 7, 8 и 10 должны соответствовать указанным в табл.2 и на черт.7, 8 и 10.


Таблица 2

   1.5, 1.6. (Измененная редакция, Изм. N 2).



     1.7. Предельные отклонения размеров, площадь поперечного сечения и масса 1 м гнутого профиля N 12 должны соответствовать указанным в табл.3 и на черт.12.



Таблица 3

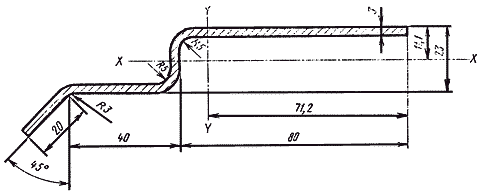

Профиль N 12

Черт.12*

________________
     * Черт.11. (Исключен, Изм. N 2).


     (Измененная редакция, Изм N 1, 2).

     1.8. (Исключен, Изм. N 2).

     1.9. Площадь поперечного сечения, масса 1 м и справочные значения моментов инерции и сопротивления профиля вычислены по номинальным размерам. При вычислении массы 1 м профиля плотность стали принята равной 7,85 г/см.

     1.10. Горячекатаные профили изготовляются длиной от 1,8 до 10 м, гнутые - от 4 до 12 м.

     1.11. Профили изготовляются:

     мерной длины;

     кратной мерной длины;

     немерной длины.

     По соглашению сторон допускается изготовление профилей ограниченной длины в пределах немерной.

     Длина горячекатаных профилей, порезанных на прессах, измеряется без учета смятой части.

     (Измененная редакция, Изм. N 1, 2).

     1.12. При изготовлении профилей немерной длины допускается наличие остатка в количестве не более 10% массы партии.

     (Измененная редакция, Изм. N 1).

     1.13. Предельные отклонения по длине мерной и кратной мерной длины не должны превышать:

     +40 мм для профилей длиной до 7 м, +5 мм на каждый метр свыше 7 м - для высокой точности порезки;

     +80 мм для профилей длиной свыше 7 м - для обычной точности порезки.

     (Измененная редакция, Изм. N 1, 2).


2. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ


     2.1. Общие технические требования - по ГОСТ 535-88 и ГОСТ 11474-76.

     2.2. Профили должны изготовляться из стали марки Ст3кп с химическим составом и нормируемыми показателями для горячекатаных профилей - 2 категории ГОСТ 535-88, для гнутых профилей - 4 категории ГОСТ 16523-97, 2 категории ГОСТ 14637-89.

     Допускается изготовление профилей из стали других марок.

     (Измененная редакция, Изм. N 3).

     2.3. Скручивание горячекатаных профилей не допускается.

     2.4. Скручивание гнутых профилей не должно превышать 1° на 1 м.

     Общее скручивание гнутых профилей не должно превышать произведения допустимого скручивания 1м на длину профиля в метрах, но не более 10°.

     2.5. Кривизна профилей на 1 м не должна превышать:

     2 мм - для горячекатаных;

     1 мм - для гнутых.

     2.6. Волнистость гнутых профилей по кромкам не должна превышать 2 мм на 1 м.


3. ПРАВИЛА ПРИЕМКИ


     3.1. Правила приемки - по ГОСТ 535-88 и ГОСТ 11474-76.

     3.2. (Исключен, Изм. N 1).


4. МЕТОДЫ ИСПЫТАНИЙ


     4.1. Контроль размеров поперечного сечения горячекатаных профилей производят на расстоянии 300 мм от торцов, гнутых профилей - на расстоянии 300 мм при поштучном профилировании и 50 мм при непрерывном профилировании.

     4.2.-4.6. (Исключены, Изм. N 1).

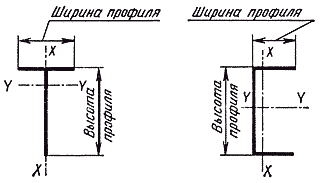

     4.7. Схема измерения высоты и ширины профилей представлена на черт.13.

     (Измененная редакция, Изм. N 1).


Черт.13


     4.8. Методы испытаний - по ГОСТ 535-88 и ГОСТ 11474-76.

     4.9. Геометрические размеры и форму профилей проверяют при помощи измерительных инструментов по ГОСТ 162-90, ГОСТ 166-89, ГОСТ 427-75, ГОСТ 5378-88, ГОСТ 6507-90, ГОСТ 7502-98, ТУ 2-034-228-88.

     4.10. Размеры профилей, для которых не установлены предельные отклонения, на готовом профиле не контролируют. Они обеспечиваются технологией изготовления.

     Контроль толщины полок профиля N 1 проводится по калибрам валков.

     4.8.-4.10. (Введен дополнительно, Изм. N 1).


5. МАРКИРОВКА, УПАКОВКА И ТРАНСПОРТИРОВАНИЕ


      5.1. Упаковка, маркировка, транспортирование и хранение - по ГОСТ 535-88 и ГОСТ 11474-76.

     (Измененная редакция, Изм. N 1).

     5.2. (Исключен, Изм. N 1).
