ГОСТ 7419-90 Прокат стальной горячекатаный для рессор. СортаментПостановление Госстандарта СССР от 14.12.1990 N 3140ГОСТ от 14.12.1990 N 7419-90

ГОСТ 7419-90

Группа В32


МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ


ПРОКАТ СТАЛЬНОЙ ГОРЯЧЕКАТАНЫЙ ДЛЯ РЕССОР

Сортамент

Steel hot-rolled products for springs.
Dimensions



ОКП 09 5700, 09 3200, 09 3100

 Дата введения 1992-01-01


ИНФОРМАЦИОННЫЕ ДАННЫЕ


     1. РАЗРАБОТАН И ВНЕСЕН Министерством металлургии СССР

     2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по управлению качеством продукции и стандартам от 14.12.90 N 3140

     3. ВЗАМЕН ГОСТ 7419.0-78 - ГОСТ 7419.8-78

     4. Ограничение срока действия снято по протоколу N 7-95 Межгосударственного Совета по стандартизации, метрологии и сертификации (ИУС 11-95)

     5. ПЕРЕИЗДАНИЕ


     Настоящий стандарт распространяется на горячекатаный полосовой, трапециевидно-ступенчатый, Т-образный, трапециевидный и желобчатый прокат для рессор. Требования настоящего стандарта являются обязательными.

     1. Поперечное сечение проката должно соответствовать указанному на черт.1-5.

     2. Размеры и справочные величины должны соответствовать указанным в табл.1, 3, 5, 7, 9.

     3. По точности прокат изготовляют:

     - высокой точности - А;

     - повышенной точности - Б;

     - обычной точности - В.

     4. Предельные отклонения размеров проката не должны превышать указанных в табл.2, 4, 6, 8, 10.

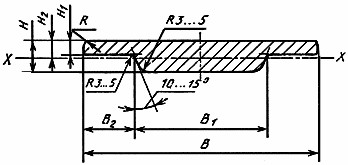

Прокат полосовой




Черт.1



Таблица 1





Справочные величины для оси

Масса 1 м профиля, кг

мм

, см

, см





4,5

0,03

0,13

1,41

40

5,0

0,04

0,17

1,57



5,5

0,06

0,22

1,72



6,0

0,07

0,24

1,88



4,5

0,03

0,15

1,59



5,0

0,05

0,19

1,76



5,5

0,06

0,22

1,94



6,0

0,08

0,27

2,12

45

6,5

0,11

0,32

2,29



7,0

0,13

0,37

2,47



7,5

0,16

0,43

2,64



8,0

0,19

0,48

2,82



9,0

0,27

0,60

3,17



5,0

0,05

0,22

1,96



6,0

0,09

0,30

2,35

50

7,0

0,14

0,41

2,74



8,0

0,22

0,53

3,13



5,5

0,08

0,29

2,37



6,0

0,10

0,33

2,59



6,5

0,13

0,39

2,80



7,0

0,16

0,45

3,01

55

7,5

0,19

0,51

3,23



8,0

0,23

0,58

3,45



9,0

0,33

0,74

3,87



9,5

0,39

0,82

4,09



10,0

0,46

0,91

4,30



11,0

0,61

1,10

4,73


60

8,0

0,25

0,64

3,76



9,0

0,36

0,81

4,23



6,5

0,15

0,43

3,21


63

8,0

0,27

0,67

3,95



9,5

0,44

0,95

4,68



11,0

0,70

1,27

5,44



6,0

0,15

0,40

3,06



7,0

0,19

0,53

3,57


65

8,0

0,28

0,69

4,07



9,0

0,39

0,87

4,58



10,0

0,54

1,08

5,09



11,0

0,72

1,30

5,59



5,5

0,10

0,36

3,02



6,5

0,17

0,42

3,57



7,0

0,20

0,57

3,84


70

7,5

0,25

0,65

4,11



8,0

0,30

0,74

4,39



9,0

0,42

0,94

4,93



10,0

0,58

1,16

5,18



12,0

1,00

1,67

6,18



5,5

0,11

0,40

3,24



6,5

0,17

0,52

3,82



7,5

0,26

0,70

4,41



8,0

0,32

0,80

4,70



9,0

0,45

1,01

5,29

75

9,5

0,53

1,12

5,58



10,0

0,62

1,24

5,87



11,0

0,82

1,49

6,45



14,0

1,70

2,43

8,20


76

6,5

0,17

0,52

3,87



9,5

0,54

1,14

5,65


80

10,0

0,66

1,33

6,26



12,0

1,14

1,91

7,53



9,0

0,54

1,23

6,35



10,0

0,75

1,51

7,05


90

11,0

0,99

1,81

7,75



12,0

1,29

2,15

8,45



14,0

2,04

2,92

9,85



16,0

3,04

3,80

11,24



18,0

4,26

4,79

12,62



12,0

1,43

2,39

9,39


100

14,0

2,27

3,24

10,94



18,0

4,80

5,33

14,03



20,0

6,57

6,57

15,57



10,5

0,99

1,87

8,39


102

12,0

1,46

2,44

9,58



14,0

2,33

3,15

11,16



16,0

3,45

4,31

12,74



7,0

0,35

0,97

6,59


120

12,0

1,72

2,87

11,28



14,0

2,73

3,90

13,14



16,0

4,06

5,08

15,00



10,0

1,08

2,17

10,19


130

12,0

1,86

3,11

12,22



14,0

2,96

4,22

14,24


150

12,0

2,15

3,58

14,10



14,0

3,41

4,83

16,44


     Примечания:

     1. По требованию потребителей радиус закругления  должен быть .

     2. При проектировании новых рессор не применять полосы шириной 63, 76 и 102 мм.

     3. Для предприятий Минавтосельхозмаша изготавливаются полосы размером 25х152 и 35х152 мм.


Таблица 2


мм

Ширина

Точность прокатки

Предельное отклонение





по ширине

по толщине







до 7,5 включ.

св. 7,5 до 12 включ.

св. 12

До 50 включ.

Высокая

±0,20

±0,10

±0,13

-



Повышенная

±0,30

±0,12

±0,15

-



Обычная

±0,50

±0,15

±0,20

-

Св. 50 до 100 включ.

Высокая

±0,30

±0,10

+0,10
-0,18

+0,10
-0,20

Повышенная

±0,40

+0,10
-0,14

+0,10
-0,22

+0,15
-0,25



Обычная

±0,70

+0,10
-0,20

+0,15
-0,26

+0,20
-0,30

Св. 100

Высокая

±0,40

-

+0,10
-0,20

+0,15
-0,25

Повышенная

±0,60

-

+0,15
-0,25

+0,20
-0,30



Обычная

±1,0

-

+0,20
-0,30

+0,25
-0,35

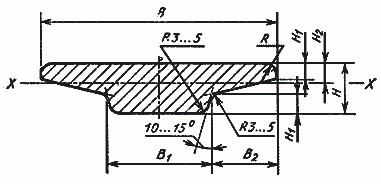

Прокат трапециевидно-ступенчатый



Черт.2



Таблица 3

























Справочные величины

мм

для оси

Масса
1 м профиля, кг



, см

, см









6,0

2,0

2,68

2,0

0,063

0,235

1,73

45

29

8,0

6,5

2,1

2,91

2,2

0,081

0,278

1,87







7,0

2,3

3,13

2,3

0,100

0,319

2,00







6,0

2,0

2,69

2,0

0,078

0,290

2,13







6,5

2,1

2,92

2,2

0,100

0,342

2,31

55

36

9,5

7,0

2,3

3,14

2,3

0,124

0,395

2,49







8,0

2,7

3,59

2,6

0,185

0,515

2,84







9,0

3,0

4,05

3,0

0,264

0,652

3,19







6,0

2,0

2,69

2,0

0,092

0,342

2,51







6,5

2,1

2,91

2,2

0,117

0,402

2,72







7,0

2,3

3,13

2,3

0,146

0,466

2,92


65


42


11,5

8,0

2,7

3,58

2,6

0,218

0,609

3,34







9,0

3,0

4,03

3,0

0,309

0,767

3,76







10,0

3,3

4,47

3,3

0,424

0,949

4,17







11,0

3,7

4,92

3,6

0,563

1,144

4,58







12,0

4,0

5,36

4,0

0,729

1,360

4,99







7,0

2,3

3,14

2,3

0,170

0,541

3,39







8,0

2,7

3,59

2,6

0,253

0,705

3,87







9,0

3,0

4,04

3,0

0,360

0,891

4,35

75

49

13,0

10,0

3,3

4,49

3,3

0,493

1,098

4,84







11,0

3,7

4,93

3,6

0,665

1,349

5,31







12,0

4,0

5,38

4,0

0,849

1,578

5,79







14,0

4,7

6,27

4,6

1,343

2,142

6,75







10,0

3,3

4,47

3,3

0,589

1,318

5,78







11,0

3,7

4,92

3,6

0,782

1,589

6,35







12,0

4,0

5,36

4,0

1,014

1,892

6,92

90

58

16,0

14,0

4,7

6,25

4,0

1,606

2,570

8,07







16,0

5,3

7,15

5,3

2,392

3,345

9,21







18,0

6,0

8,03

6,0

3,395

4,228

10,35







20,0

6,7

8,92

6,6

4,644

5,206

11,49







11,0

3,7

4,93

3,6

0,875

1,775

7,08







12,0

4,0

5,38

4,0

1,134

2,108

7,72







14,0

4,7

6,27

4,6

1,797

2,866

9,00

100

65

17,5

16,0

5,3

7,17

5,3

2,676

3,732

10,28







18,0

6,0

8,06

6,0

3,800

4,715

11,56







20,0

6,7

8,95

6,6

5,199

5,809

12,82







16,0

5,3

7,17

5,3

3,222

4,493

12,35

120

78

21,0

18,0

6,0

8,06

6,0

4,577

5,679

13,88







20,0

6,7

8,95

6,6

6,265

7,000

15,41


     Примечания:

     1. Размеры  и  приведены для построения калибра.

     2. Предельные отклонения по размерам  и  должны соответствовать предельным отклонениям по ширине полосы .


Таблица 4


мм

Ширина

Точность прокатки

Предельное отклонение





по ширине

по толщине







до 7,5 включ.

св. 7,5 до 12 включ.

св. 12

До 55 включ.

Высокая

±0,20

±0,10

-

-



Повышенная

±0,40

±0,15

-

-



Обычная

±0,60

±0,20

-

-

Св. 55 до 100 включ.

Высокая

+0,15
-0,45

+0,10
-0,14

+0,10
-0,15

+0,10
-0,20

Повышенная

+0,20
-0,60

+0,10
-0,20

+0,10
-0,20

+0,15
-0,25



Обычная

+0,40
-1,00

+0,15
-0,25

+0,20
-0,25

+0,25
-0,35

Св. 100

Высокая

+0,20
-0,60

-

+0,10
-0,15

+0,15
-0,25



Повышенная

+0,40
-0,80

-

+0,15
-0,20

+0,20
-0,30



Обычная

+0,70
-1,30

-

+0,20
-0,25

+0,25
-0,35

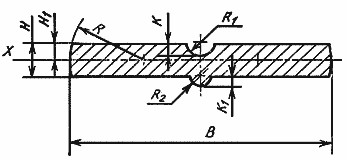

Прокат Т-образный




Черт.3



Таблица 5

















Справочные величины

мм

для оси

Масса
1 м профиля, кг



, см

, см










9,0

3,6

3,92

4,5

0,293

0,747

3,47


65


40


12,5

10,0

4,0

4,35

5,0

0,400

0,920

3,85







11,0

4,4

4,77

5,5

0,529

1,109

4,23







12,0

4,8

5,20

6,0

0,684

1,315

4,60







9,0

3,6

4,13

4,5

0,376

0,910

4,39







10,0

4,0

4,58

5,0

0,514

1,122

4,87

75

55

10,0

11,0

4,4

5,03

5,5

0,682

1,356

5,35







12,0

4,8

5,49

6,0

0,882

1,607

5,82







14,0

5,6

6,39

7,0

1,391

2,177

6,77







10,0

4,0

4,53

5,0

0,604

1,333

5,72







11,0

4,4

4,98

5,5

0,802

1,610

6,28







12,0

4,8

5,42

6,0

1,038

1,915

6,84

90

63

13,5

14,0

5,6

6,32

7,0

1,638

2,592

7,96







16,0

6,4

7,21

8,0

2,430

3,370

9,07







18,0

7,2

8,10

9,0

3,439

4,246

10,18







20,0

8,0

8,98

10,0

4,688

5,220

11,28







11,0

4,4

4,98

5,5

0,894

1,795

6,99







12,0

4,8

5,43

6,0

1,157

2,131

7,61


100


70


15,0

14,0

5,6

6,32

7,0

1,828

2,892

8,86







16,0

6,4

7,22

8,0

2,714

3,759

10,10







18,0

7,2

8,11

9,0

3,843

4,739

11,34







20,0

8,0

9,00

10,0

5,242

5,824

12,57







16,0

6,4

7,23

8,0

3,280

4,537

12,16

120

84

18,0

18,0

7,2

8,12

9,0

4,650

5,727

13,66







20,0

8,0

9,02

10,0

6,349

7,039

15,14


     Примечания:

     1. Размеры  и  приведены для построения калибра.

     2. Предельные отклонения по размерам  и  должны соответствовать предельным отклонениям по ширине полосы .



Таблица 6


мм

Ширина

Точность прокатки

Предельное отклонение





по ширине

по размерам  и  при  толщине







до 12 включ.

св. 12

Св. 50 до 100 включ.

Высокая

±0,30

+0,10
-0,14

+0,10
-0,20

Повышенная

±0,40

+0,15
-0,20

+0,15
-0,25



Обычная

±0,70

+0,20
-0,25

+0,25
-0,30

Св. 100

Высокая

±0,30

-

+0,15
-0,20



Повышенная

±0,40

-

+0,20
-0,25



Обычная

±0,70

-

+0,25
-0,30

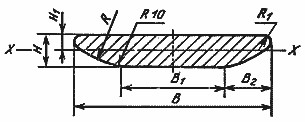

Прокат трапециевидный



Черт.4




Таблица 7


















Справочные величины

мм

для оси

Масса
1 м профиля, кг



, см


, см










6,0

2,79

1,00

50

0,068

0,244

1,86

45

25

10,0

6,5

3,02

1,00

50

0,086

0,285

2,02







7,0

3,31

1,15

50

0,108

0,326

2,18







6,0

2,79

1,00

100

0,081

0,290

2,23







6,5

3,01

1,00

100

0,103

0,342

2,41

55

30

12,5

7,0

2,19

1,15

100

0,129

0,404

2,61







8,0

3,71

1,35

100

0,193

0,520

3,00







9,0

4,19

1,50

100

0,277

0,661

3,38

63

35

14,0

12,0

5,00

2,00

100

0,721

1,331

5,06







6,0

2,68

1,00

100

0,095

0,354

2,63







7,0

3,25

1,15

100

0,150

0,462

3,06


65


35


15,0

8,0

3,70

1,35

100

0,225

0,608

3,57







9,0

4,11

1,50

100

0,321

0,781

3,94







10,0

4,60

1,65

100

0,442

0,961

4,39







11,0

5,10

1,85

100

0,590

1,157

4,84


     Примечания:

     1. Размеры  и  приведены для построения калибра.

     2. Предельные отклонения по размерам  и  должны соответствовать предельным отклонениям по ширине полосы .



Таблица 8


мм

Ширина

Точность прокатки

Предельные отклонения





по ширине

по толщине







до 7,5 включ.

св. 7,5 до 12 включ.

св. 12

До 50 включ.

Высокая

±0,20

±0,10

-

-



Повышенная

±0,40

±0,13

-

-



Обычная

±0,60

±0,15

-

-

Св. 50 до 100 включ.

Высокая

±0,30

+0,10
-0,14

+0,10
-0,14

+0,10
-0,18

Повышенная

±0,40

+0,10
-0,20

+0,10
-0,20

+0,10
-0,22



Обычная

±0,70

+0,15
-0,25

+0,15
-0,25

+0,20
-0,30





Прокат желобчатый



Черт.5



Таблица 9




















Справочные величины

мм

для оси

Масса
1 м профиля, кг



, см


, см





63

10

5,41



5

3,75

4,5

3,75

0,58

0,69

4,84



13

6,92











1,21

1,23

6,32



7

3,69

От 20 до 40

4

2,75

3,5

2,75

0,23

0,38

4,09


76

10

5,20



5

3,75

4,5

3,75

0,65

0,86

5,88



11

5,70



5

3,75

4,5

3,75

0,86

1,06

6,48



13

6,85



5

3,75

4,5

3,75

1,45

1,46

7,65


89

10

5,29



5

3,75

4,5

3,75

0,80

0,94

6,88



13

6,80



5

3,75

4,5

3,75

1,69

1,70

8,98

100

13

6,76



5

3,75

4,5

3,75

1,89

1,89

10,10

110

13

6,74



5

3,75

4,5

3,75

2,08

2,07

11,12



12

6,22



5

3,75

4,5

3,75

1,79

1,88

11,20

120

13

6,72



5

3,75

4,5

3,75

2,26

2,25

12,14



16

8,22



5

3,75

4,5

3,75

4,16

3,61

15,00



Таблица 10



Ширина

Точность прокатки

Предельное отклонение

Откло- нение от симмет- ричности





по ширине

по толщине

по впадине

по выступу










до 10 включ.

св. 10







До 100

Высокая

+0,20
-0,30

+0,10

+0,15

+0,4

-0,4

0,3

Повышенная

+0,30
-0,70

+0,15

+0,25

+0,5

-0,5

0,5



Обычная

+0,60
-1,40

+0,20

+0,30

+0,6

-0,6

0,5

Св. 100


Высокая


+0,30
-0,60


-0,20


-0,20


+0,4


-0,4


0,3

Повышенная

+0,70
-1,30

-0,25

-0,30

+0,5

-0,5

0,5



Обычная

+1,00
-2,00

-0,30

-0,40

+0,6

-0,6

0,5


     Примечание. Контроль размеров выступа и впадины проводится по калибрам валков.



     5. Прокат изготовляют длиной от 2 до 6 м. По требованию потребителя прокат изготавляют длиной свыше 6 м.

     6. Прокат изготовляют:

     - мерной длины;

     - кратной мерной длины;

     - мерной длины с немерными отрезками длиной не менее 1,5 м массой не более 10% массы партии;

     - кратной мерной длины с отрезками длиной не менее 1,5 м массой не более 10% массы партии;

     - немерной длины.

     7. Предельные отклонения по длине проката должны соответствовать указанным в табл.11.



Таблица 11

Длина проката

Точность прокатки

Предельное отклонение
по длине проката, мм

До 4 м включ.

Высокая

+20

Повышенная

+30



Обычная

+40

Св. 4 м


Высокая


+20

Повышенная

+40



Обычная

+60



     8. Прокат должен быть обрезан. Косина реза не должна превышать 5% ширины для проката шириной до 80 мм и 3% ширины для проката шириной свыше 80 мм.

     9. Скручивание проката вокруг продольной оси не допускается.

     10. Серповидность и неплоскостность полос на 1 м длины не должна превышать значений, указанных в табл.12.



Таблица 12


мм

Толщина проката

Точность прокатки

Серповидность

Неплоскостность

До 7,5 включ.

Высокая

1,0

1,5

Повышенная

1,5

4,0



Обычная

2,5

7,0

Св. 7,5

Высокая

1,0

1,0

Повышенная

1,5

2,0



Обычная

2,5

4,0



     11. Общая неплоскостность не должна превышать произведения неплоскостности 1 м на длину проката в метрах.

     12. Серповидность проката на участке длиной 2 м не должна превышать удвоенных значений серповидности, приведенных в табл.12.

     13. Разность по толщине кромок проката в одном сечении не должна превышать значений, указанных в табл.13.



Таблица 13


мм

Ширина проката

Точность прокатки

Разность по толщине кромок при толщине проката





до 7,5 включ.

св. 7,5 до 12 включ.

св. 12

До 50 включ.

Высокая

0,03

0,03

0,05

Повышенная

0,05

0,05

0,07



Обычная

0,06

0,06

0,08

Св. 50 до 100 включ.

Высокая

0,05

0,05

0,08

Повышенная

0,07

0,07

0,10



Обычная

0,08

0,08

0,12

Св. 100

Высокая

0,07

0,08

0,10



Повышенная

0,08

0,10

0,12



Обычная

0,10

0,12

0,14



     Контроль толщины кромок проката, приведенного на черт.2, 3, 4, в одном сечении проводится на прямоугольном участке .

     14. По согласованию изготовителя с потребителем для полосового рессорного проката, применяемого в железнодорожном транспорте, разность по толщине кромок в одном сечении не должна превышать допуска на толщину.

     15. Разность толщины кромки и середины полосы в одном сечении не должна превышать значения, указанного в табл.14. При этом каждая горизонтальная поверхность может быть или выпуклой, или вогнутой.



Таблица 14


мм

Толщина проката

Точность прокатки

Разность толщины кромки и середины полосы

До 7,5 включ.

Высокая

0,08

Повышенная

0,12



Обычная

0,20

Св. 7,5 до 12 включ.

Высокая

0,12

Повышенная

0,20



Обычная

0,30

Св. 12

Высокая

0,15



Повышенная

0,25



Обычная

0,40



     16. Размеры, на которые не установлены предельные отклонения, обеспечиваются технологией изготовления.



Текст документа сверен по:
официальное издание
Стальной листовой прокат. Сортамент: Сб. ГОСТов. -
М.: ИПК Издательство стандартов, 2003
