ГОСТ 7056-77 Подкладки костыльного скрепления к рельсам типа Р43. Конструкция и размеры (с Изменением N 1)Постановление Госстандарта СССР от 09.01.1977 N 27ГОСТ от 09.01.1977 N 7056-77


     ГОСТ 7056-77

  Группа В42


ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ПОДКЛАДКИ КОСТЫЛЬНОГО СКРЕПЛЕНИЯ К РЕЛЬСАМ ТИПА Р43

Конструкция и размеры

 The plates of spike fastening for type Р43 rails. Construction and dimensions



ОКП 11 3000

Дата введения 1978-01-01



ИНФОРМАЦИОННЫЕ ДАННЫЕ


     1. РАЗРАБОТАН И ВНЕСЕН Министерством черной металлургии СССР

     РАЗРАБОТЧИКИ

     Н.М.Воронцов, И.С.Гринь, А.В.Дюбина, Л.Л.Корсун

     2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного Комитета СССР по стандартам от 09.01.77 N 27

     3. ВЗАМЕН ГОСТ 7056-66

     4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ


Обозначение НТД, на который дана ссылка

Номер пункта

ГОСТ 3280-84

6



     5. Ограничение срока действия снято по протоколу N 2-93 Межгосударственного Совета по стандартизации, метрологии и сертификации (ИУС 2-93)

     6. ПЕРЕИЗДАНИЕ (сентябрь 1998 г.) с Изменением N 1, утвержденным в апреле 1987 г. (ИУС 7-87)



     1. Настоящий стандарт распространяется на подкладки Д43 костыльного скрепления к железнодорожным рельсам типа Р43 для путей промышленного транспорта.

     Показатели технического уровня, установленные настоящим стандартом, соответствуют требованиям высшей категории качества.

     (Измененная редакция, Изм. N 1).

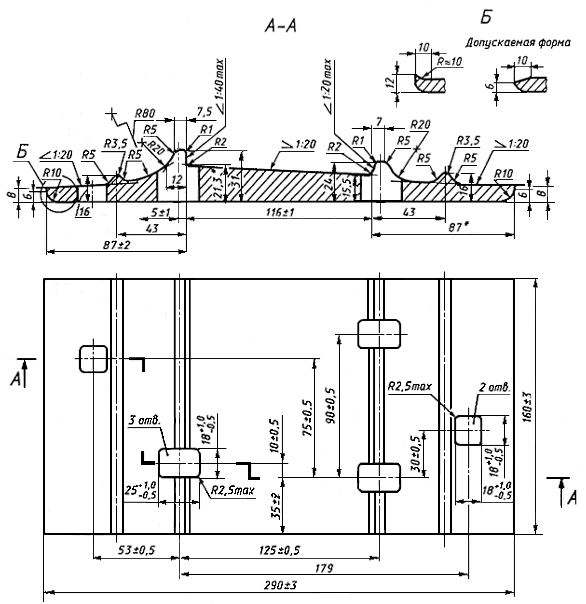

     2. Конструкция и размеры подкладок, предельные отклонения по размерам в готовых подкладках должны соответствовать указанным на чертеже.

     3. Предельные отклонения по толщине подкладки должны быть не более ±1 мм.

     4. Размеры подкладок, для которых не указаны предельные отклонения, не контролируются, но должны обеспечиваться технологией изготовления с точностью ±1 мм.

     5. Масса подкладки, исходя из номинальных размеров и относительной плотности стали 7850 кг/м - 5,26 кг.

     6. Технические требования к подкладкам - по ГОСТ 3280.



________________

     * Размеры для справок.


     Примечание. Предельные отклонения размеров отверстий указаны со стороны продавливания.


     Условное обозначение подкладки типа Д43:


Подкладка Д43 ГОСТ 7056- 77




Текст документа сверен по:
официальное издание
М.: ИПК Издательство стандартов, 1998
