ГОСТ 5422-73

Группа В22


МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ПРОФИЛИ СТАЛЬНЫЕ ГОРЯЧЕКАТАНЫЕ СПЕЦИАЛЬНЫЕ ДЛЯ ТРАКТОРОВ

Технические условия

Hot-rolled special steel sections for tractors. Technical specifications



ОКП 09 3100, 09 3200,
         09 5040, 09 5100

Дата введения 1974-01-01


ИНФОРМАЦИОННЫЕ ДАННЫЕ


     1. РАЗРАБОТАН Украинским научно-исследовательским институтом металлов, Челябинским филиалом НАТИ

     2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета стандартов Совета Министров СССР от 05.02.73 N 262

     3. ВЗАМЕН ГОСТ 5422-50

     4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ


Обозначение НТД, на который дана ссылка

Номер пункта, подпункта

ГОСТ 162-90

4.11

ГОСТ 166-89

4.11

ГОСТ 380-94

1.11, 2.1, 2.2

ГОСТ 427-75

4.11

ГОСТ 535-88

2.9

ГОСТ 1050-88

2.1, 2.2

ГОСТ 1497-84

4.5

ГОСТ 3749-77

4.11

ГОСТ 4543-71

1.11, 2.1, 2.2

ГОСТ 5378-88

4.11

ГОСТ 5639-82

4.6

ГОСТ 6507-90

4.11

ГОСТ 7502-98

4.11

ГОСТ 7564-97

4.2

ГОСТ 7565-81

4.3

ГОСТ 7566-94

3.1, 3.3, 5.1

ГОСТ 9454-78

4.4

ГОСТ 26877-91

4.10



     5. Ограничение срока действия снято по протоколу N 7-95 Межгосударственного Совета по стандартизации, метрологии и сертификации (ИУС 11-95)

     6. ИЗДАНИЕ с Изменениями N 1, 2, утвержденными в июле 1975 года, марте 1988 года (ИУС 7-75, 7-88)


     Настоящий стандарт распространяется на горячекатаные профили, предназначенные для тракторов.



1. СОРТАМЕНТ


     1.1. Устанавливаются следующие номера и наименования профилей:

     1 - профиль для башмака гусениц (черт.1);

     2 - профиль для башмака гусениц (черт.2);

     3 - профиль для башмака гусениц (черт.3);

     4 - профиль для башмака гусениц (черт.4);

     5 - швеллер 24Т (черт.5);

     6 - швеллер 18Т (черт.6);

     7 - уголок неравнополочный (черт.7);

     8 - профиль для опоры (черт.8).

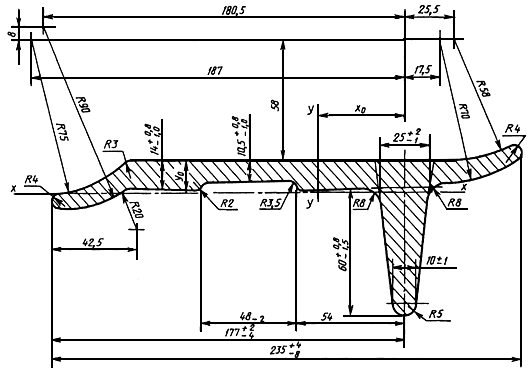

Профиль N 1




Черт.1

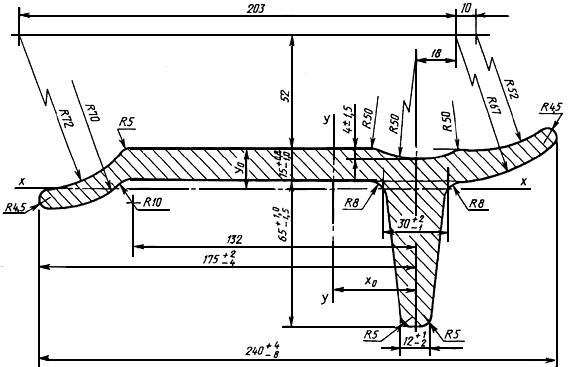

Профиль N 2




Черт.2

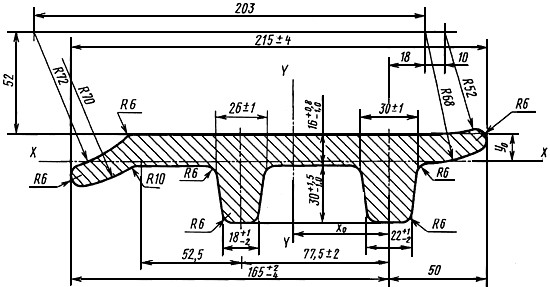

Профиль N 3




Черт.3

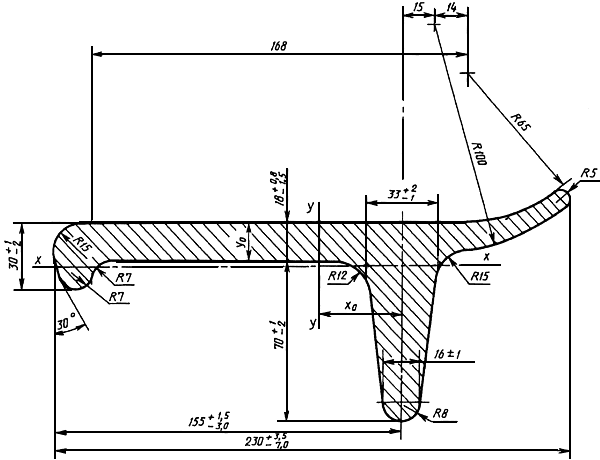

Профиль N 4




Черт.4

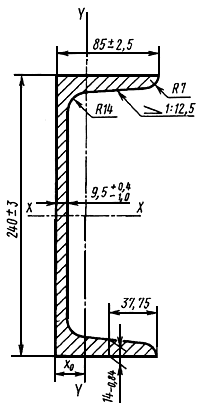

     Профиль N 5



Черт.5

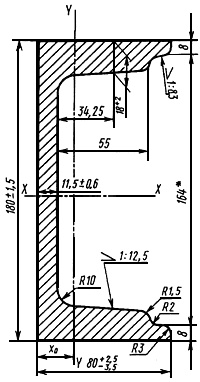

Профиль N 6


________________
     * Размер для справок


Черт.6




Профиль N 7


Черт.7


Профиль N 8


Черт.8



     1.2. Размеры профилей, предельные отклонения размеров, площадь поперечного сечения, масса 1 м и справочные величины должны соответствовать указанным на черт.1-8 и в табл.1-3.



Таблица 1



Номер профиля

Площадь поперечного сечения, см

Масса
1 м, кг

Справочные величины для осей




, см

, см




, см

, см

, см

, см

1

45,73

35,90

160,90

25,86

1637,64

119,77

3,89

1,80

2

47,33

37,16

64,90

21,06

1443,45

125,95

5,04

1,52

3

38,31

30,08

109,31

18,69

1439,35

110,42

4,34

1,55

4

55,59

43,64

250,30

36,67

1947,36

163,24

3,67

1,97



Таблица 2





Справочные величины для осей




Номер профиля

Условное обозначение профиля

Площадь сечения, см

Масса
1 м, кг

, см

, см

, см

, см

, см

, см

, см

5

24Т

44,46

34,9

3841,35

320,11

9,29

268,89

43,70

2,46

2,35

6

18Т

43,52

34,16

2065,30

229,48

6,89

214,85

38,48

2,22

2,42



Таблица 3







Справочная величина для осей

Номер профиля

Площадь сечения, см

Масса
1 м, кг


, см

, см




, см

, см

, см

, см

7

13,67

10,73

72,61

15,04

25,30

7,10

1,44

2,67



     Обозначения:

      - момент инерции;

      - момент сопротивления;

      - радиус инерции;

      - расстояние от оси - до наружной грани для профилей N 5, 6 и 7;

      - расстояние от оси - до оси почвозацепа для профилей N 1-4;

      - расстояние от оси  до наружной грани профиля.

     Примечания к табл.1 -3 и черт.1-8:

     1. Площадь поперечного сечения и масса 1 м профиля вычислены по номинальным размерам, при этом плотность стали принята равной 7,85 г/см.

     2. (Исключено, Изм. N 2).


     (Измененная редакция, Изм. N 1, 2).

     1.3. Размеры профилей, на которые не установлены предельные отклонения, а также толщина полок профилей N 5 и 6 обеспечиваются калибрами валков и на готовых профилях не проверяются.

     1.4. Для профилей N 1, 3 и 4 неперпендикулярность оси почвозацепа относительно основания профиля не должна превышать 2% высоты почвозацепа, обеспечивается расточкой валков и на готовом профиле не измеряется.

     1.3, 1.4. (Измененная редакция, Изм. N 2).

     1.5. Уклон наружной грани каждой полки профилей N 5, 6 относительно наружной поверхности стенки не должен превышать 0,015 ширины полки.

     1.6. Кривизна стенки по высоте сечения не должна превышать 1,5 мм - для профиля N 5; 1,8 мм - для профиля N 6.

     1.7. Притупление наружных углов профилей N 5, 7 и 8 (в том числе и угла при вершине профиля N 7) не должно превышать 3 мм; профиля N 6 - 5 мм по ширине полки и 2 мм по толщине.

     (Измененная редакция, Изм. N 2).

     1.8. (Исключен, Изм. N 2).

     1.9. Отклонение от прямого угла при вершине профиля N 7 не должно превышать 35'.

     1.10. Для профиля N 8 площадь поперечного сечения должна быть 7,88 см, масса 1 м - 6,15 кг.

     1.9, 1.10. (Измененная редакция, Изм. N 2).

     1.11. Неперпендикулярность поверхности А и Б в профиле N 8 не должна превышать 0,5 мм на высоте 34 мм.


Примеры условных обозначений


     Профиль N 1 для башмака гусениц из стали марки 40 Г по ГОСТ 4543:


Профиль




     То же, N 6 (швеллер 18Т) из стали марки Ст3пс:


     То же, N 7 (уголок неравнополочный) размером 75х50х12, из стали марки Ст3пс по ГОСТ 380:


     То же, N 8 для опоры из стали марки Ст3сп:


     1.12. Предельные отклонения по массе профиля N 5 не должны превышать плюс 3% минус 5% от номинального значения, приведенного в табл.2.

     (Введен дополнительно, Изм. N 2).



2. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ


     2.1а. Профили изготовляются в соответствии с требованиями настоящего стандарта по технологическому регламенту, утвержденному в установленном порядке.

     (Введен дополнительно, Изм. N 2).

     2.1. Профили N 1-3 должны изготовляться из стали марки 40ГР по ГОСТ 4543 с массовой долей бора в готовом прокате не более 0,0015%; профиль N 4 - из стали марок 45-50 по ГОСТ 1050, профили N 5-8 по ГОСТ 380. Марка, группа и категория стали указываются в заказе.

     Допускается по согласованию изготовителя с потребителем изготовление профилей N 1-3 из других марок сталей с механическими свойствами не ниже свойств стали марки 40ГР.

     (Измененная редакция, Изм. N 2).

     2.2. Механические свойства стали для профилей N 1-3 должны соответствовать требованиям ГОСТ 4543; для профилей N 5-8 - ГОСТ 380; для профиля N 4 - ГОСТ 1050.

     2.3. Профили изготавливают длиной от 4 до 12 м.

     2.4. В зависимости от назначения профили изготовляются:

     мерной длины;

     кратной мерной длины;

     немерной длины.

     (Измененная редакция, Изм. N 2).

     2.5. (Исключен, Изм. N 2).

     2.6. Предельные отклонения по длине профилей мерной и кратной мерной длины не должны превышать:

     +40 мм - для профилей N 5 и 6 длиной до 6 м;

     +50 мм - для профилей N 7 длиной до 6 м;

     +60 мм - для профилей N 1-4 и 8 длиной до 6 м;

     +70 мм - для профилей N 1-6 и 8 длиной свыше 6 м.

     По требованию потребителя предельные отклонения по длине мерной и кратной мерной длины не должны превышать:

     +40 мм - длиной до 7 м;

     +5 мм на каждый метр - длиной св. 7 м.

     (Измененная редакция, Изм. N 2).

     2.7. Кривизна профилей не должна превышать:

     0,20% длины - для профиля N 5;

     0,25% длины - для профилей N 1-4;

     0,30% длины - для профиля N 6;

     0,40% длины - для профилей N 7 и 8.

     2.8. Торцы профиля должны быть прямыми и ровно обрезанными. Допускается косина реза для профилей N 1-4 и 7 не более 5% ширины профиля.

     2.9. Качество поверхности проката должно соответствовать ГОСТ 535, подгруппа 1.


     (Измененная редакция, Изм. N 2).

     2.10. На профиле N 4 по всей длине полосы допускается ус высотой 1,5 мм в месте сопряжения радиусов R15 и R7.

     (Измененная редакция, Изм. N 1, 2).



3. ПРАВИЛА ПРИЕМКИ


     3.1. Профили принимают партиями. Партия должна состоять из профилей одного размера и одной плавки. Каждую партию сопровождают документом о качестве по ГОСТ 7566.

     По согласованию изготовителя с потребителем допускается составлять партии из профилей разных плавок одного типоразмера.

     3.2. Для проверки качества профилей от партии отбирают:

     для химического анализа - одну пробу;

     для испытания на растяжение - один пруток;

     для определения ударной вязкости - два прутка;

     для определения величины зерна - один пруток;

     для контроля качества поверхности и размеров - 5% массы партии.

     3.3. При получении неудовлетворительных результатов испытаний хотя бы по одному из показателей по нему проводят повторные испытания по ГОСТ 7566.

     Результаты повторных испытаний распространяют на всю партию.

     3.1-3.3. (Измененная редакция, Изм. N 2).



4. МЕТОДЫ ИСПЫТАНИЙ


     4.1a. Размеры профилей проверяют измерительным инструментом соответствующей точности.

     4.1б. Качество поверхности проверяют без применения увеличительных приборов.

     4.1в. От каждого отобранного прутка отрезают:

     для испытания на растяжение и определение величины зерна - по одному образцу;

     для определения ударной вязкости - по два образца.

     4.1а-4.1в. (Введены дополнительно, Изм. N 2).

     4.1. По требованию потребителя для профилей N 1-4 проводится испытание на ударную вязкость.

     (Измененная редакция, Изм. N 2).

     4.2. Отбор проб для механических и технологических испытаний - по ГОСТ 7564.

     4.3. Отбор проб для контроля химического состава стали - по ГОСТ 7565.

     4.4. Определение ударной вязкости - по ГОСТ 9454.

     4.5. Испытание на растяжение - по ГОСТ 1497.

     4.6. По соглашению сторон для профилей N 1-4 определяется величина зерна, которая не должна превышать 4-го балла по ГОСТ 5639.

     4.7. Контроль размеров поперечного сечения профилей и кривизны производят на расстоянии не менее 500 мм от торцов.

     (Измененная редакция, Изм. N 2).

     4.8. (Исключен, Изм. N 2).

     4.9. Толщину стенки профилей N 5 и 6 измеряют у торцов штанг, высоту - в плоскости его стенки.

     4.10. Определение кривизны - по ГОСТ 26877.

     Кривизну профилей N 1-4 измеряют в вертикальной и горизонтальной плоскостях.

     4.11. Геометрические размеры и форму профиля проверяют при помощи измерительных инструментов по ГОСТ 162, ГОСТ 166, ГОСТ 427, ГОСТ 3749, ГОСТ 5378, ГОСТ 6507, ГОСТ 7502.

     4.10, 4.11. (Введены дополнительно, Изм. N 2).



5. МАРКИРОВКА, УПАКОВКА, ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ


     5.1. Маркировка, упаковка, транспортирование и хранение - по ГОСТ 7566.

     Разд. 5. (Измененная редакция, Изм. N 2).
