ГОСТ 5267.8-90 Профиль упорных плит автосцепки. СортаментПостановление Госстандарта СССР от 25.06.1990 N 1762ГОСТ от 25.06.1990 N 5267.8-90

     ГОСТ 5267.8-90

Группа В22



МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ПРОФИЛЬ УПОРНЫХ ПЛИТ АВТОСЦЕПКИ

Сортамент

Section of automatic coupling thrust plates. Dimensions



ОКП 09 3100

Дата введения 1991-07-01



ИНФОРМАЦИОННЫЕ ДАННЫЕ


     1. РАЗРАБОТАН И ВНЕСЕН Министерством металлургии СССР

     2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по управлению качеством продукции и стандартам от 25.06.90 N 1762

     3. ВЗАМЕН ГОСТ 5267.8-78

     4. Ограничение срока действия снято по протоколу N 7-95 Межгосударственного Совета по стандартизации, метрологии и сертификации (ИУС 11-95)

     5. ПЕРЕИЗДАНИЕ


     Настоящий стандарт распространяется на горячекатаный профиль упорных плит автосцепки.

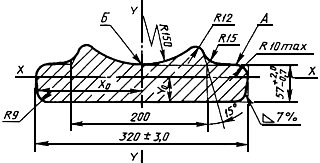

     1. Размеры, предельные отклонения, площадь поперечного сечения, масса 1 м профиля и справочные значения должны соответствовать приведенным на чертеже и в таблице.





     2. Прогиб поверхности по радиусу 150 в точках  относительно плоскости  допускается не более 2 мм.

     3. Кривизна профиля в горизонтальной и вертикальной плоскостях не должна превышать 0,5% длины.

     4. Скручивание профиля не допускается.



Текст документа сверен по:
официальное издание
Стальной прокат. Профили: Сб. ГОСТов. -
М.: ИПК Издательство стандартов, 2003
