     ГОСТ 5267.7-90

Группа В22



МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ПРОФИЛЬ ВЕРХНЕГО ЛИСТА ПОПЕРЕЧНОЙ БАЛКИ РАМЫ ПОЛУВАГОНА

Сортамент

Section of upper sheet of open-box car frame cross beam. Dimensions



ОКП 09 3100

Дата введения 1991-07-01



ИНФОРМАЦИОННЫЕ ДАННЫЕ


     1. РАЗРАБОТАН И ВНЕСЕН Министерством металлургии СССР

     2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по управлению качеством продукции и стандартам от 25.06.90 N 1762

     3. ВЗАМЕН ГОСТ 5267.7-78

     4. Ограничение срока действия снято по протоколу N 7-95 Межгосударственного Совета по стандартизации, метрологии и сертификации (ИУС 11-95)

     5. ПЕРЕИЗДАНИЕ


     Настоящий стандарт распространяется на горячекатаный профиль верхнего листа поперечной балки рамы полувагона.

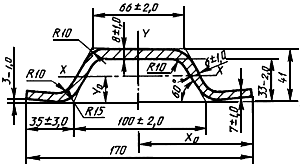

     1. Размеры, предельные отклонения, площадь поперечного сечения, масса 1 м профиля и справочные значения должны соответствовать приведенным на чертеже и в таблице.






Площадь сечения, см

Масса
1 м, кг

Справочное значение величины








Низ

Верх

Левая

Правая



см

см

см

14,28

11,21

31,19

314,46

15,28

15,74

37,0

37,0

8,50

2,08



     2. Кривизна профиля в горизонтальной и вертикальной плоскостях не должна превышать 0,2% длины.

     3. Прогиб стенки профиля не должен превышать 0,9 мм.

     4. Скручивание профиля не должно превышать 1,0 мм на 1 м длины.



Текст документа сверен по:
официальное издание
Стальной прокат. Профили: Сб. ГОСТов. -
М.: ИПК Издательство стандартов, 2003
