ГОСТ 5267.3-90 Профиль зетовый для хребтовой балки. СортаментПостановление Госстандарта СССР от 25.06.1990 N 1762ГОСТ от 25.06.1990 N 5267.3-90

ГОСТ 5267.3-90

Группа В22

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ПРОФИЛЬ ЗЕТОВЫЙ ДЛЯ ХРЕБТОВОЙ БАЛКИ

Сортамент

Z-section for centre girder. Dimensions



ОКП 09 3100

Дата введения 1991-07-01

ИНФОРМАЦИОННЫЕ ДАННЫЕ


     1. РАЗРАБОТАН И ВНЕСЕН Министерством металлургии СССР

     2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по управлению качеством продукции и стандартам от 25.06.90 N 1762

     3. ВЗАМЕН ГОСТ 5267.3-78

     4. Ограничение срока действия снято по протоколу N 7-95 Межгосударственного Совета по стандартизации, метрологии и сертификации (ИУС 11-95)

     5. ПЕРЕИЗДАНИЕ


     Настоящий стандарт распространяется на горячекатаный зетовый профиль для хребтовой балки вагонов.

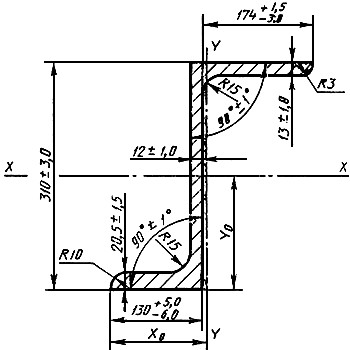

     1. Размеры, предельные отклонения, площадь поперечного сечения, масса 1 м профиля и справочные значения должны соответствовать приведенным на чертеже и в таблице.





     2. Кривизна профиля не должна превышать в вертикальной плоскости в сторону тонкой полки 0,50% длины, в горизонтальной плоскости - 0,3% длины.

     3. Прогиб стенки по высоте сечения профиля не должен превышать 1,35 мм.

     4. Скручивание профиля не должно превышать 1,0 мм на 1 м длины.

     5. Притупление прямых углов профиля 4 мм.

     6. Скос прямых углов не должен превышать 3 мм по полкам, 30 мм - по стенке.



Текст документа сверен по:
официальное издание
Стальной прокат. Профили: Сб. ГОСТов. -
М.: ИПК Издательство стандартов, 2003
