ГОСТ 5264-80 Ручная дуговая сварка. Соединения сварные. Основные типы, конструктивные элементы и размеры (с Изменением N 1) Постановление Госстандарта СССР от 24.07.1980 N 3827 ГОСТ от 24.07.1980 N 5264-80


ГОСТ 5264-80

Группа В05

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР



РУЧНАЯ ДУГОВАЯ СВАРКА

СОЕДИНЕНИЯ СВАРНЫЕ

Основные типы, конструктивные элементы и размеры

Manual arc welding. Welding joints.
Main types, design elements and dimensions



ОКП 06 0200 0000

Дата введения 1981-07-01




ИНФОРМАЦИОННЫЕ ДАННЫЕ


     1. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ постановлением Государственного комитета СССР по стандартам от 24.07.80 N 3827

     2. Срок проверки 1990 г. Периодичность проверки 5 лет

     3. Взамен ГОСТ 5264-69

     4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ


Обозначение НТД, на который дана ссылка

Номер пункта

ГОСТ 16037-80

1




     5. ПЕРЕИЗДАНИЕ с Изменением N 1, утвержденным в январе 1989 г. (ИУС 4-89)

     6. Срок  действия продлен до 01.07.96 (Постановлением Госстандарта СССР от 03.05.90 N 1079)

     Ограничение срока действия снято по решению Межгосударственного Совета по стандартизации, метрологии и сертификации (протокол 5-94)


     1. Настоящий стандарт устанавливает основные типы, конструктивные элементы и размеры сварных соединений из сталей, а также сплавов на железоникелевой и никелевой основах, выполняемых ручной дуговой сваркой.

     Стандарт не распространяется на сварные соединения стальных трубопроводов по ГОСТ 16037-80.

     2. Основные типы сварных соединений должны соответствовать указанным в табл.1.

     3. Конструктивные элементы и их размеры должны соответствовать указанным в табл.2-54.



Таблица 1

Тип соеди-
нения

Форма подготов-
ленных
кромок

Характер сварного шва


Форма поперечного сечения

Толщина сварива-
емых деталей, мм

Услов-
ное обозна-
чение соеди-
нения

подготовленных кромок

сварного шва














1-4

С1




     С отбор-
товкой кромок







1-12

С28

Стыковое

     С отбор-
товкой одной кромки

     Одно-
сторон-
ний








СЗ














1-4

С2




     Без скоса кромок

     Одно-
сторон-
ний на съемной подклад-
ке







С4







     Одно-
сторон-
ний на остаю-
щейся подклад-
ке





1-4

С5







     Одно-
сторон-
ний замко-
вый




1-4

С6




























2-5

С7



     Без скоса кромок с после-
дующей строжкой

     Дву-
сторон-
ний





6-12

С42

Стыковое



     Одно-
сторон-
ний







С8




     Со скосом одной кромки

     Одно-
сторон-
ний на съемной подклад-
ке





3-60

С9







     Одно-
сторон-
ний на остаю-
щейся подклад-
ке







C10






     Одно-
сторон-
ний замко-
вый






С11

Стыковое












С12




     С криво-
линей-
ным скосом одной кромки

     Дву-
сторон-
ний







С13




     С лома-
ным скосом одной кромки








15-100

С14




     С двумя симмет-
ричны-
ми скосами одной кромки








8-100

С15




     С двумя симмет-
ричны-
ми криво-
линей-
ными скосами одной кромки







30-120

С16

Стыковое

     С двумя несим-
метрич-
ными скосами одной кромки








12-100

С43






     Одно-
сторон-
ний








С17






     Одно-
сторон-
ний на съемной подклад-
ке





3-60


C18







     Одно-
сторон-
ний на остаю-
щейся подклад-
ке





6-100

С19




     Со скосом кромок

     Одно-
сторон-
ний замко-
вый






С20

Стыковое










3-60

С21




     Со скосом кромок с после-
дующей строж-
кой

     Дву-
сторон-
 ний





8-40

С45



     С криво-
линей-
ным скосом кромок









С23



     С лома-
ным скосом кромок







15-100

С24

Стыковое

     С двумя симмет-
ричны-
ми скосами кромок

     Дву-
сторон-
ний





8-120

С25



     С двумя симмет-
ричны-
ми криво-
линей-
ными скосами кромок







30-175

С26




     С двумя симмет-
ричны-
ми лома-
ными скосами кромок








30-175

С27

Стыковое




     С двумя несим-












С39




метрич-
ными скосами кромок








12-120



С40

Угловое

     С отбор-
товкой одной кромки

     Одно-
сторон-
ний





1-4

У1




     С отбор-
товкой одной кромки







1-12

У2

Угловое




     Одно-
сторон-
ний






1-6





     Без скоса кромок










1-30

У4














2-8





     Без скоса кромок

     Дву-
сторон-
ний







 2-30

У5

Угловое



     Одно-
сторон-
ний









У6




     Со скосом одной кромки





3-60



У7




     С двумя симмет-
ричны-
ми скосами одной кромки

     Дву-
сторон-
ний








8-100




У8

Угловое




     Одно-
сторон-
ний







У9




     Со скосом кромок

     Дву-
сторон-
ний





3-60



У10






     Одно-
сторон-
ний







T1




     Без скоса кромок

     Дву-
сторон-
ний





2-40



Т3

Тавровое





       Одно-
сторон-
ний







Т6




     Со скосом одной кромки

     Дву-
сторон-
ний





3-60



Т7




     С криво-
линей-
ным скосом одной кромки








15-100

T2

Тавровое








     С двумя симмет-

     Дву-
сторон-
ний







8-100



Т8




ричными скосами одной кромки









12-100



Т9

Тавровое

     С двумя симмет-
ричными криво-
линей-
ными скосами одной кромки

     Дву-
сторон-
ний







30-120



Т5



Нахлес-



     Без

     Одно-
сторон-
ний






H1

точное

скоса кромок

     Дву-
сторон-
ний




2-60


H2



Таблица 2


Размеры, мм

Условное обозначе-

Конструктивные элементы










,

ние
сварного соеди-
нения


подготовленных кромок
свариваемых деталей

сварного шва



Номин.

Пред. откл.





 не более







От 1 до 2

+0,5

С1










Св. 2 до 4

0

+1,0

От  до

От  до

2 +3

______________
     * Размер для справок.


Таблица 3

Размеры, мм

Условное обозна-
чение

Конструктивные элементы






сварного соеди-
нения

подготовленных кромок
свариваемых деталей

сварного шва





, не более

Номин.

Пред. откл.

От 1 до 2









+1



Св. 2 до 6











С28





Св. 6 до 9

От  до



0

+2







Св. 9 до 12







+3



Таблица 4


Размеры, мм

Условное обозна-
чение


Конструктивные элементы












,

сварного соеди-
нения

подготовленных кромок
свариваемых деталей

сварного шва



Номин.

Пред. откл.





не более







От 1 до 2



+0,5

С3





Св. 2 до 4

0

+1,0

От  до

От  до

2+3


_____________
     * Размер для справок.



Таблица 5


Размеры, мм

Условное обозна-
чение


Конструктивные элементы







,
 не




сварного соеди-
нения

подготовленных кромок
свариваемых деталей

сварного шва



Но-
мин.

Пред. откл.

более

Но-
мин.

Пред. откл.







От 1,0 до 1,5

0

+0,5

6

1,0

±0,5

С2





Св. 1,5 до 3,0

1

±1,0

7

1,5






Св. 3,0 до 4,0

2

+1,0
-0,5

8

2,0

±1,0



Таблица 6


Размеры, мм

Условное обозна-
чение


Конструктивные элементы













сварного соеди-
нения

подготовленных кромок
свариваемых деталей

сварного шва



Но-
мин.

Пред. откл.

,
не более

, не более


Но-
мин.

Пред. откл.







От 1,0 до 1,5

0

+0,5

6

4

1,0

±0,5

С4





Св. 1,5 до 3,0

1

±1,0

7



1,5





Св. 3,0 до 4,0

2

+1,0
-0,5

8

6

2,0

±1,0



Таблица 7


Размеры, мм

Условное обозна-
чение


Конструктивные элементы







,
не




сварного соеди-
нения

подготовленных кромок
cвариваемых деталей

сварного шва



Но-
мин.

Пред. откл.

более

Но-
мин.

Пред. откл.







От 1,0 до 1,5

0

+0,5

6

1,0

±0,5

С5





Св. 1,5 до 3,0

1

±1,0

7

1,5







Св. 3,0 до 4,0

2

+1,0
-0,5

8

2,0

±1,0




Таблица 8


Размеры, мм

Условное обозна-
чение


Конструктивные элементы







,
не




сварного соеди-
нения

подготовленных кромок
свариваемых деталей

сварного шва



Номин.

Пред. откл.

более

Номин.

Пред. откл.







От 1,0 до 1,5

0

+0,5

6

1,0

±0,5

С6





Св. 1,5 до 3,0

1

±1,0

7

1,5









Св. 3,0 до 4,0

2

+1,0
-0,5

8

2,0

±1,0



Таблица 9


Размеры, мм

Условное обозна-
чение


Конструктивные элементы







,
не




± 1

сварного соеди-
нения


подготовленных кромок
свариваемых деталей


сварного шва



Номин.

Пред. откл.

более









2





8



С7





Св. 2 до 4

2

±1,0

9

1,5







Св. 4 до 5



+1,5
-1,0

10

2,0



Таблица 10


Размеры, мм

Условное обозна-
чение

Конструктивные элементы











сварного соеди-
нения

подготовленных кромок
свариваемых деталей

сварного шва




±1


±1

, не более

, не более




От 6 до 8

4

7

10

12

С42







Св. 8 до 10

6

9

12

14





Св. 10 до 12

8

11

14

16



Таблица 11


Размеры, мм

Условное обозна-
чение

Конструктивные элементы





сварного соеди-
нения

подготовленных кромок
свариваемых деталей

сварного шва



Номин.

Пред. откл.

Номин.

Пред. откл.




От 3 до 5

8





Св. 5 до 8

12

+1,5
-0,5





Св. 8 до 11

16

±2





Св. 11 до 14

20





Св. 14 до 17

24





Св. 17 до 20

28



Св. 20 до 24

32



Св. 24 до 28

35

±3

С8

Св. 28 до 32

38



Св. 32 до 36

41

0,5




Св. 36 до 40

44

+2,0
-0,5





Св. 40 до 44

49





Св. 44 до 48

53





Св. 48 до 52

56

±4





Св. 52 до 56

60




Св. 56 до 60

64



Таблица 12


Размеры, мм

Условное обозна-
чение

Конструктивные элементы











сварного соеди-
нения

подготовленных кромок
свариваемых деталей

сварного шва




±1

Но-
мин.

Пред. откл.


±2

Но-
мин.

Пред. откл.





От 3 до 5



10












Св. 5 до 8

3

14







+1,5
-0,5




Св. 8 до 11



18

±2

4








Св. 11 до 14

4

22












Св. 14 до 17



26



6








Св. 17 до 20



30














Св. 20 до 24



34














Св. 24 до 28



38

±3







С9





Св. 28 до 32



41














Св. 32 до 36



44





0,5







Св. 36 до 40

5

49



8



+2,0
-0,5




Св. 40 до 44



53












Св. 44 до 48



56












Св. 48 до 52



60

±4










Св. 52 до 56



64











Св. 56 до 60



68











Таблица 13


Размеры, мм

Условное обозна-
чение

Конструктивные элементы









сварного соеди-
нения

подготовленных кромок
свариваемых деталей

сварного шва




±1

Но-
мин.

Пред. откл.

Но-
мин.

Пред. откл.





От 3 до 5



10










Св. 5 до 8

3

14





+1,5
-0,5




Св. 8 до 11



18

±2








Св. 11 до 14

4

22










Св. 14 до 17



26










Св. 17 до 20



30












Св. 20 до 24



34












Св. 24 до 28



38

±3





С10





Св. 28 до 32



41












Св. 32 до 36



44



0,5







Св. 36 до 40

5

49





+2,0
-0,5




Св. 40 до 44



53










Св. 44 до 48



56










Св. 48 до 52



60

±4








Св. 52 до 56



64









Св. 56 до 60



68









Таблица 14


Размеры, мм

Условное обозна-
чение

Конструктивные элементы









сварного соеди-
нения

подготовленных кромок
свариваемых деталей

сварного шва




±1

Но-
мин.

Пред. откл.

Но-
мин.

Пред. откл.





От 3 до 5



10










Св. 5 до 8

3

14





+1,5
-0,5




Св. 8 до 11



18

±2








Св. 11 до 14

4

22










Св. 14 до 17



26










Св. 17 до 20



30












Св. 20 до 24



34












Св. 24 до 28



38

±3





С11





Св. 28 до 32



41












Св. 32 до 36



44



0,5







Св. 36 до 40

5

49





+2,0
-0,5




Св. 40 до 44



53










Св. 44 до 48



56










Св. 48 до 52



60

±4








Св. 52 до 56



64









Св. 56 до 60



68









Таблица 15


Размеры, мм

Условное обозна-
чение

Конструктивные элементы





сварного соеди-
нения

подготовленных кромок
свариваемых деталей

сварного шва



Но-
мин.

Пред. откл.


±2

Но-
мин.

Пред. откл.



От 3 до 5

8




Св. 5 до 8

12

8

+1,5
-0,5




Св. 8 до 11

16

±2




Св. 11 до 14

20




Св. 14 до 17

24




Св. 17 до 20

28

10


Св. 20 до 24

32


Св. 24 до 28

35

±3

С12

Св. 28 до 32

38


Св. 32 до 36

41

0,5



Св. 36 до 40

44

+2,0
-0,5




Св. 40 до 44

49




Св. 44 до 48

53




Св. 48 до 52

56

±4

12




Св. 52 до 56

60



Св. 56 до 60

64



Таблица 16


Размеры, мм

Условное обозна-
чение

Конструктивные элементы











сварного соеди-
нения

подготовленных кромок
свариваемых деталей

сварного шва




±1

Но-
мин.

Пред. откл.


±2

Но-
мин.

Пред. откл.





От 15 до 17



16












Св. 17 до 20



17












Св. 20 до 24



18



10








Св. 24 до 28



19

±3










Св. 28 до 32



20












Св. 32 до 36



22







+2,0
-0,5






Св. 36 до 40

8

24














Св. 40 до 44



26









С13





Св. 44 до 48



28



12










Св. 48 до 52



30

±4



0,5







Св. 52 до 56



32












Св. 56 до 60



34












Св. 60 до 64



36












Св. 64 до 70



38












Св. 70 до 76



40















Св. 76 до 82

10

42

±5

14



+3,0
-0,5







Св. 82 до 88



44















Св. 88 до 94



46











Св. 94 до 100



48











Таблица 17


Размеры, мм

Условное обозна-
чение

Конструктивные элементы









сварного соеди-
нения

подготовленных кромок свариваемых деталей

сварного шва




±1

Номин.

Пред. откл.


±2

Номин.

Пред. откл.





От 15 до 17



16












Св. 17 до 20



17












Св. 20 до 24

10

18



10








Св. 24 до 28



19

±3










Св. 28 до 32



20












Св. 32 до 36



22







+2,0
-0,5






Св. 36 до 40



24














Св. 40 до 44



26









С14





Св. 44 до 48



28



12










Св. 48 до 52



30

±4



0,5







Св. 52 до 56



32












Св. 56 до 60

12

34












Св. 60 до 64



36












Св. 64 до 70



38












Св. 70 до 76



40















Св. 76 до 82



42

±5

14



+3,0
-0,5







Св. 82 до 88



44















Св. 88 до 94



46











Св. 94 до 100



48











Таблица 18


Размеры, мм

Условное обозна-
чение

Конструктивные элементы







сварного соеди-
нения

подготовленных кромок
свариваемых деталей

сварного шва



Номин.

Пред. откл.

Номин.

Пред. откл.





От 8 до 11

10










Св. 11 до 14

12

±2



+1,5
-0,5




Св. 14 до 17

14










Св. 17 до 20

16










Св. 20 до 24

18










Св. 24 до 28

20












Св. 28 до 32

22












Св. 32 до 36

24

±3



+2,0
-0,5

С15





Св. 36 до 40

26












Св. 40 до 44

28



0,5







Св. 44 до 48

30










Св. 48 до 52

32










Св. 52 до 56

34










Св. 56 до 60

36










Св. 60 до 64

39













Св. 64 до 70

42













Св. 70 до 76

45













Св. 76 до 82

48

±4



+3,0
-0,5







Св. 82 до 88

51













Св. 88 до 94

54













Св. 94 до 100

58









Таблица 19


Размеры, мм

Условное обозна-
чение

Конструктивные элементы









сварного соеди-
нения

подготовленных кромок
свариваемых деталей

сварного шва




±1

Номин.

Пред. откл.

Номин.

Пред. откл.





От 30 до 32



16










Св. 32 до 36



17










Св. 36 до 40



18










Св. 40 до 44



19










Св. 44 до 48

8

20

±3



+2,0
-0,5




Св. 48 до 52



21












Св. 52 до 56



22












Св. 56 до 60



23







С16





Св. 60 до 64



24












Св. 64 до 70



25



0,5







Св. 70 до 76



26










Св. 76 до 82



27










Св. 82 до 88



28










Св. 88 до 94

10

29

±4



+3,0
-0,5




Св. 94 до 100



30













Св. 100 до 106



32













Св. 106 до 112



34













Св. 112 до 118



36









Св. 118 до 120



38









Таблица 20


Размеры, мм

Условное обозна-
чение

Конструктивные элементы









сварного соеди-
нения

подготовленных кромок
свариваемых деталей

сварного шва



Но-
мин.

Пред. откл.

Но-
мин.

Пред. откл.

Но-
мин.

Пред. откл.





От 12 до 14

18

±2

15





+1,5
-0,5




Св. 14 до 17

19



16










Св. 17 до 20

20



17










Св. 20 до 24

22



18










Св. 24 до 28

24



19

±2



+2,0
-0,5




Св. 28 до 32

27

±3

20












Св. 32 до 36

30



21












Св. 36 до 40

33



22







С43





Св. 40 до 44

36



23












Св. 44 до 48

39



25



0,5







Св. 48 до 52

42



27










Св. 52 до 56

45



29










Св. 56 до 60

48



31










Св. 60 до 64

51



33










Св. 64 до 70

54



35













Св. 70 до 76

57



37













Св. 76 до 82

60

±4

39

±3











Св. 82 до 88

63



41





+3,0
-0,5







Св. 88 до 94

66



43













Св. 94 до 100

69



45









Таблица 21


Размеры, мм

Условное обозна-
чение

Конструктивные элементы







сварного соеди-
нения

подготовленных кромок
свариваемых деталей

сварного шва



Номин.

Пред. откл.

Номин.

Пред. откл.





От 3 до 5

8





+1,5
-0,5




Св. 5 до 8

12

±2








Св. 8 до 11

16










Св. 11 до 14

19










Св. 14 до 17

22










Св. 17 до 20

26

±3










Св. 20 до 24

30












Св. 24 до 28

34







С17





Св. 28 до 32

38












Св. 32 до 36

42



0,5







Св. 36 до 40

47





+2,0
-0,5




Св. 40 до 44

52










Св. 44 до 48

54










Св. 48 до 52

56

±4








Св. 52 до 56

60













Св. 56 до 60

65









Таблица 22


Размеры, мм

Условное обозна-
чение

Конструктивные элементы











сварного соеди-
нения

подготовленных кромок
свариваемых деталей

сварного шва




±1

Но-
мин.

Пред. откл.


±1

Но-
мин.

Пред. откл.





От 3 до 5



10












Св. 5 до 8

3

16



4



+1,5
-0,5




Св. 8 до 11



20

±2










Св. 11 до 14

4

24












Св. 14 до 17



28



6








Св. 17 до 20



32














Св. 20 до 24



36














Св. 24 до 28



40

±3







С18





Св. 28 до 32



44





0,5








Св. 32 до 36



48













Св. 36 до 40

5

50







+2,0
-0,5




Св. 40 до 44



54



8








Св. 44 до 48



56












Св. 48 до 52



60

±4










Св. 52 до 56



63















Св. 56 до 60



68











Таблица 23


Размеры, мм

Условное обозна-
чение

Конструктивные элементы







сварного соеди-
нения

подготовленных кромок
свариваемых деталей

сварного шва




±1

Но-
мин.

Пред. откл.

Но-
мин.

Пред. откл.



От 6 до 10



17





+1,5
-0,5




Св. 10 до 14



19

±2








Св. 14 до 18

8

22










Св. 18 до 22



24










Св. 22 до 26



26










Св. 26 до 30



28

±3






Св. 30 до 35



30





+2,0
-0,5


Св. 35 до 40



32







С19

Св. 40 до 47



34



0,5




Св. 47 до 54



36

±4







Св. 54 до 60

12

38










Св. 60 до 66



40










Св. 66 до 72



44










Св. 72 до 78



48

±5








Св. 78 до 85



52





+3,0
-0,5



Св. 85 до 92



56













Св. 92 до 100



60









Таблица 24


Размеры, мм

Условное обозна-
чение

Конструктивные элементы







сварного соеди-
нения

подготовленных кромок
свариваемых деталей

сварного шва




±1

Номин.

Пред. откл.

Номин.

Пред. откл.



От 3 до 5



10










Св. 5 до 8

3

16





+1,5
-0,5




Св. 8 до 11



20

±2








Св. 11 до 14

4

24










Св. 14 до 17



28










Св. 17 до 20



32








Св. 20 до 24



36








Св. 24 до 28



40

±3





С20

Св. 28 до 32



44



0,5




Св. 32 до 36



48









Св. 36 до 40

5

50





+2,0
-0,5




Св. 40 до 44



54










Св. 44 до 48



56










Св. 48 до 52



60

±4








Св. 52 до 56



63













Св. 56 до 60



68









Таблица 25


Размеры, мм

Условное обозна-
чение

Конструктивные элементы







сварного соеди-
нения

подготовленных кромок
свариваемых деталей

сварного шва



Но-
мин.

Пред. откл.


±2

Но-
мин.

Пред. откл.



От 3 до 5

8












Св. 5 до 8

12



8



+1,5
-0,5




Св. 8 до 11

16

±2










Св. 11 до 14

19












Св. 14 до 17

22












Св. 17 до 20

26



10






Св. 20 до 24

30










Св. 24 до 28

34

±3







С21

Св. 28 до 32

38





0,5




Св. 32 до 36

42











Св. 36 до 40

47







+2,0
-0,5




Св. 40 до 44

52












Св. 44 до 48

54



112








Св. 48 до 52

56

±4










Св. 52 до 56

60















Св. 56 до 60

65











Таблица 26


Размеры, мм

Условное обозна-
чение

Конструктивные элементы













сварного соеди-
нения

подготовленных кромок
свариваемых деталей

сварного шва




+2
-1


+2
-1


+2
-1

Но-
мин.

Пред. откл.


±2

Но-
мин.

Пред. откл.



От 8 до 11







14








+1,5




Св. 11 до 14

4

6

12

16

±2

18



-0,5




Св. 14 до 17







20












Св. 17 до 20







24









С45



Св. 20 до 24

7

9

14

27



20

0,5






Св. 24 до 28







30







+2,0
-0,5


Св. 28 до 32







34










Св. 32 до 36

10

12

16

36

±3

22











Св. 36 до 40







38











Таблица 27


Размеры, мм

Условное обозна-
чение

Конструктивные элементы







сварного соеди-
нения

подготовленных кромок
свариваемых деталей

сварного шва



Но-
мин.

Пред. откл.


±2

Но-
мин.

Пред. откл.



От 15 до 17

26












Св. 17 до 20

28












Св. 20 до 24

30



10








Св. 24 до 28

32

±3










Св. 28 до 32

33







+2,0
-0,5




Св. 32 до 36

34










Св. 36 до 40

35










Св. 40 до 44

36









С23

Св. 44 до 48

38



12






Св. 48 до 52

40

±4



0,5





Св. 52 до 56

42












Св. 56 до 60

44












Св. 60 до 64

46












Св. 64 до 70

48












Св. 70 до 76

50











Св. 76 до 82

52

±5

14



+3,0
-0,5



Св. 82 до 88

54











Св. 88 до 94

56















Св. 94 до 100

60











Таблица 28


Размеры, мм

Условное обозна-
чение

Конструктивные элементы







сварного соеди-
нения

подготовленных кромок
свариваемых деталей

сварного шва



Но-
мин.

Пред. откл.


±2

Но-
мин.

Пред. откл.



От 15 до 17

24












Св. 17 до 20

26












Св. 20 до 24

28



10








Св. 24 до 28

30

±3










Св. 28 до 32

32







+2,0
-0,5




Св. 32 до 36

34










Св. 36 до 40

36










Св. 40 до 44

38









С24

Св. 44 до 48

40



12






Св. 48 до 52

42

±4



0,5





Св. 52 до 56

44












Св. 56 до 60

46












Св. 60 до 64

48










Св. 64 до 70

50












Св. 70 до 76

52











Св. 76 до 82

54

±5

14



+3,0
-0,5



Св. 82 до 88

56











Св. 88 до 94

58















Св. 94 до 100

60











Таблица 29


Размеры, мм

Условное обозна-
чение

Конструктивные элементы





сварного соеди-
нения

подготовленных кромок
свариваемых деталей

сварного шва



Но-
мин.

Пред. откл.

Но-
мин.

Пред. откл.



От 8 до 11

10










Св. 11 до 14

12

±2



+1,5
-0,5




Св. 14 до 17

14










Св. 17 до 20

16










Св. 20 до 24

18










Св. 24 до 28

20








Св. 28 до 32

22








Св. 32 до 36

24







С25

Св. 36 до 40

26

±3



+2,0
-0,5


Св. 40 до 44

28









Св. 44 до 48

30










Св. 48 до 52

32










Св. 52 до 56

34










Св. 56 до 60

36



0,5






Св. 60 до 64

39









Св. 64 до 70

42









Св. 70 до 76

45









Св. 76 до 82

48









Св. 82 до 88

51









Св. 88 до 94

54

±4



+3,0
-0,5



Св. 94 до 100

57









Св. 100 до 106

60









Св. 106 до 112

63









Св. 112 до 118

66













Св. 118 до 120

68









Таблица 30


Размеры, мм

Условное обозначение

Конструктивные элементы





сварного соединения

подготовленных кромок
свариваемых деталей

сварного шва



Но-
мин.

Пред. откл.

Но-
мин.

Пред. откл.



От 30 до 34

23










Св. 34 до 38

24










Св. 38 до 42

25










Св. 42 до 46

26

±3



+2,0
-0,5




Св. 46 до 50

27










Св. 50 до 54

28








Св. 54 до 60

29








Св. 60 до 66

31









Св. 66 до 72

33








Св. 72 до 78

34








С26


Св. 78 до 84

36










Св. 84 до 90

38










Св. 90 до 96

40

±4

0,5






Св. 96 до 100

42










Св. 100 до 108

44









Св. 108 до 116

46





+3,0
-0,5



Св. 116 до 124

48









Св. 124 до 132

50









Св. 132 до 140

52









Св. 140 до 148

54









Св. 148 до 156

56

±5







Св. 156 до 164

60









Св. 164 до 170

64













Св. 170 до 175

68









Таблица 31


Размеры, мм

Условное обозна-
чение

Конструктивные элементы







сварного соеди-
нения

подготовленных кромок
свариваемых деталей

сварного шва




±1

Но-
мин.

Пред. откл.

Но-
мин.

Пред. откл.



От 30 до 34



17










Св. 34 до 38



18










Св. 38 до 42

8

20

±3



+2,0
-0,5




Св. 42 до 46



21










Св. 46 до 50



22










Св. 50 до 54



23








Св. 54 до 60



25








Св. 60 до 66



28







С27

Св. 66 до 72



30








Св. 72 до 78



32









Св. 78 до 84

12

34










Св. 84 до 90



36

±4








Св. 90 до 96



38










Св. 96 до 100



40



0,5






Св. 100 до 108



42









Св. 108 до 116



44





+3,0
-0,5



Св. 116 до 124



46









Св. 124 до 132



50









Св. 132 до 140



54









Св. 140 до 148

20

57









Св. 148 до 156



60

±5







Св. 156 до 164



64









Св. 164 до 170



68













Св. 170 до 175



72










Таблица 32


Размеры, мм

Условное обозна-
чение

Конструктивные элементы







сварного соеди-
нения

подготовленных кромок
свариваемых деталей

сварного шва



Но-
мин.

Пред. откл.

Но-
мин.

Пред. откл.

Но-
мин.

Пред. откл.



От 12 до 14

16

±2

11





+1,5
-0,5




Св. 14 до 17

18



12










Св. 17 до 20

20



13










Св. 20 до 24

22



14










Св. 24 до 28

25



16










Св. 28 до 32

28



18

±2






Св. 32 до 36

30



20








Св. 36 до 40

32

±3

22





+2,0
-0,5

С39

Св. 40 до 44

35



24








Св. 44 до 48

38



25









Св. 48 до 52

41



26










Св. 52 до 56

44



27



0,5






Св. 56 до 60

47



28










Св. 60 до 64

49



29










Св. 64 до 70

51



30









Св. 70 до 76

53



31









Св. 76 до 82

55



32









Св. 82 до 88

57



33









Св. 88 до 94

60

±4

34

±3



+3,0
-0,5



Св. 94 до 100

63



35









Св. 100 до 106

66



36









Св. 106 до 112

69



38









Св. 112 до 118

72



40













Св. 118 до 120

75



42









Таблица 33


Размеры, мм

Условное обозна-
чение

Конструктивные элементы







сварного соеди-
нения

подготовленных кромок
свариваемых деталей

сварного шва



Но-
мин.

Пред. откл.

Но-
мин.

Пред. откл.

Но-
мин.

Пред. откл.



От 12 до 14

20

±2

10





+1,5
-0,5




Св. 14 до 17

22



11










Св. 17 до 20

23



12










Св. 20 до 24

24



13










Св. 24 до 28

25



14










Св. 28 до 32

26



15

±2






Св. 32 до 36

27



16








Св. 36 до 40

28

±3

18





+2,0
-0,5

С40

Св. 40 до 44

29



20








Св. 44 до 48

30



21









Св. 48 до 52

31



23










Св. 52 до 56

32



25



0,5






Св. 56 до 60

33



27










Св. 60 до 64

34



29










Св. 64 до 70

36



30









Св. 70 до 76

38



31









Св. 76 до 82

40



32









Св. 82 до 88

42



34









Св. 88 до 94

44

±4

36

±3



+3,0
-0,5



Св. 94 до 100

47



38









Св. 100 до 106

50



40









Св. 106 до 112

52



42









Св. 112 до 118

54



44













Св. 118 до 120

56



46









Таблица 34


Размеры, мм

Условное обозна-
чение

Конструктивные элементы









сварного соеди-
нения

подготовленных кромок
свариваемых деталей

сварного шва



Но-
мин.

Пред. откл.





, не более


У



От 1 до 2



+0,5














Св. 2 до 4

0

+1,0

От  до

От  до

2 +3

______________
     * Размер для справок.



Таблица 35


Размеры, мм

Условное обозна-
чение

Конструктивные элементы







сварного соеди-
нения

подготовленных кромок свариваемых деталей

сварного шва





, не более

Но-
мин.

Пред. откл.



От 1 до 2



5



+1



Св. 2 до 6


7






У2





Св. 6 до 9

От  до

13

0

+2






Св. 9 до 12



17







Таблица 36


Размеры, мм

Условное обозна-
чение

Конструктивные элементы







сварного соеди-
нения

подготовленных кромок свариваемых деталей

сварного шва





Номин.

Пред. откл.

, не более



От 1,0 до 1,5





+0,5

6



Св. 1,5 до 3,0




+1,0

8

У4





Св. 3,0 до 5,0

От 0 до

0



10






Св. 5,0
до 6,0





+2,0

12



Таблица 37


Размеры, мм

Условное обозна-
чение

Конструктивные элементы





сварного соеди-
нения

подготовленных кромок свариваемых деталей

сварного шва





Номин.

Пред. откл.



От 1,0 до 1,5





+0,5

У4





Св. 1,5 до 3,0

Св.  до

0

+1,0






Св. 3,0 до 30,0





+2,0



Таблица 38


Размеры, мм

Условное обозна-
чение

Конструктивные элементы







сварного соеди-
нения

подготовленных кромок свариваемых деталей

сварного шва





Номин.

Пред. откл.

, не более



От 2 до 3





+1

8



Св. 3 до 5






10

У5






Св. 5 до 6

От 0 до

0

+2

12






Св. 6 до 8








14



Таблица 39


Размеры, мм

Условное обозна-
чение

Конструктивные элементы





сварного соеди-
нения

подготовленных кромок свариваемых деталей

сварного шва





Номин.

Пред. откл.




От 2 до 3





+1

У5




Св. 3 до 30

Св.  до


0

+2



Таблица 40


Размеры, мм

Условное обозна-
чение

Конструктивные элементы







сварного соеди-
нения

подготовленных кромок
свариваемых деталей

сварного шва



Номин.

Пред. откл.

Номин.

Пред. откл.





От 3 до 5

8










Св. 5 до 8

12










Св. 8 до 11

16

±2



+1,5
-0,5




Св. 11 до 14

20










Св. 14 до 17

24










Св. 17 до 20

28












Св. 20 до 24

32












Св. 24 до 28

35

±3





У6





Св. 28 до 32

38



0,5








Св. 32 до 36

41











Св. 36 до 40

44





+2,0
-0,5




Св. 40 до 44

49










Св. 44 до 48

53










Св. 48 до 52

56

±4







Св. 52 до 56

60













Св. 56 до 60

64









Таблица 41


Размеры, мм

Условное обозна-
чение

Конструктивные элементы







сварного соеди-
нения

подготовленных кромок свариваемых деталей

сварного шва



Номин.

Пред. откл.

Номин.

Пред. откл.





От 3 до 5

8










Св. 5 до 8

12










Св. 8 до 11

16

±2



+1,5
-0,5




Св. 11 до 14

20










Св. 14 до 17

24










Св. 17 до 20

28












Св. 20 до 24

32












Св. 24 до 28

35

±3





У7





Св. 28 до 32

38



0,5








Св. 32 до 36

41











Св. 36 до 40

44





+2,0
-0,5




Св. 40 до 44

49










Св. 44 до 48

53










Св. 48 до 52

56

±4







Св. 52 до 56

60













Св. 56 до 60

64









Таблица 42


Размеры, мм

Условное обозна-
чение


Конструктивные элементы









сварного соеди-
нения

подготовленных кромок свариваемых деталей

сварного шва



Но-
мин.

Пред. откл.

Но-
мин.

Пред. откл.

Но-
мин.

Пред. откл.





От 8 до 11

10



9










Св. 11 до 14

12

±2

11

±2



+1,5
-0,5




Св. 14 до 17

14



12










Св. 17 до 20

16



14










Св. 20 до 24

18



16










Св. 24 до 28

20



18












Св. 28 до 32

22



20












Св. 32 до 36

24

±3

22

±3



+2,0
-0,5







Св. 36 до 40

26



24








У8





Св. 40 до 44

28



26











Св. 44 до 48

30



28



0,5






Св. 48 до 52

32



30










Св. 52 до 56

34



32










Св. 56 до 60

36



34













Св. 60 до 64

39



37













Св. 64 до 70

42



40













Св. 70 до 76

45



43













Св. 76 до 82

48

±4

46

±4



+3,0
-0,5







Св. 82 до 88

51



48









Св. 88 до 94

54



52













Св. 94 до 100


58



56









Таблица 43


Размеры, мм

Условное обозна-
чение

Конструктивные элементы







сварного соеди-
нения

подготовленных кромок свариваемых деталей

сварного шва



Номин.

Пред. откл.

Номин.

Пред. откл.





От 3 до 5

8










Св. 5 до 8

12










Св. 8 до 11

16

±2



+1,5
-0,5




Св. 11 до 14

19










Св. 14 до 17

22










Св. 17 до 20

26












Св. 20 до 24

30












Св. 24 до 28

34

±3





У9





Св. 28 до 32

38



0,5








Св. 32 до 36

42











Св. 36 до 40

47





+2,0
-0,5




Св. 40 до 44

52










Св. 44 до 48

54










Св. 48 до 52

56

±4







Св. 52 до 56

60













Св. 56 до 60

65









Таблица 44


Размеры, мм

Условное обозна-
чение

Конструктивные элементы







сварного соеди-
нения

подготовленных кромок свариваемых деталей

сварного шва



Номин.

Пред. откл.

Номин.

Пред. откл.





От 3 до 5

8










Св. 5 до 8

12










Св. 8 до 11

16

±2



+1,5
-0,5




Св. 11 до 14

19










Св. 14 до 17

22










Св. 17 до 20

26












Св. 20 до 24

30












Св. 24 до 28

34

±3





У10





Св. 28 до 32

38



0,5








Св. 32 до 36

42











Св. 36 до 40

47





+2,0
-0,5




Св. 40 до 44

52










Св. 44 до 48

54










Св. 48 до 52

56

±4







Св. 52 до 56

60













Св. 56 до 60

65









Таблица 45


Размеры, мм

Условное обозна-
чение

Конструктивные элементы



сварного соеди-
нения

подготовленных кромок свариваемых деталей

сварного шва



Номин.

Пред. откл.



От 2 до 3



+1

Т1





Св. 3 до 15

0

+2






Св. 15 до 40



+3



Таблица 46


Размеры, мм

Условное обозна-
чение

Конструктивные элементы



сварного соеди-
нения

подготовленных кромок свариваемых деталей

сварного шва



Номин.

Пред. откл.



От 2 до 3



+1

Т3





Св. 3 до 15

0

+2






Св. 15 до 40



+3



Таблица 47


Размеры, мм

Условное обозна-
чение

Конструктивные элементы





сварного соеди-
нения

подготовленных кромок
свариваемых деталей

сварного шва



Номин.

Пред. откл.





От 3 до 5

7






Св. 5 до 8

10






Св. 8 до 11

14

±2




Св. 11 до 14

18






Св. 14 до 17

22






Св. 17 до 20

26








Св. 20 до 24

30








Св. 24 до 28

33

±3

Т6





Св. 28 до 32

36








Св. 32 до 36

40







Св. 36 до 40

44






Св. 40 до 44

47






Св. 44 до 48

50






Св. 48 до 52

54

±4



Св. 52 до 56

58









Св. 56
до 60

62





Таблица 48


Размеры, мм

Условное обозна-
чение

Конструктивные элементы





сварного соеди-
нения

подготовленных кромок
свариваемых деталей

сварного шва



Номин.

Пред. откл.





От 3 до 5

7






Св. 5 до 8

10






Св. 8 до 11

14

±2




Св. 11 до 14

18






Св. 14 до 17

22






Св. 17 до 20

26








Св. 20 до 24

30








Св. 24 до 28

33

±3

Т7





Св. 28 до 32

36








Св. 32 до 36

40







Св. 36 до 40

44






Св. 40 до 44

47






Св. 44 до 48

50






Св. 48 до 52

54

±4



Св. 52 до 56

58









Св. 56 до 60

62





Таблица 49


Размеры, мм

Условное обозна-
чение

Конструктивные элементы





сварного соеди-
нения

подготовленных кромок
свариваемых деталей

сварного шва




±1

Номин.

Пред. откл.



От 15 до 17



14






Св. 17 до 20



15






Св. 20 до 24



16






Св. 24 до 28



17

±3




Св. 28 до 32



18






Св. 32 до 36

8

20




Св. 36 до 40



22




Св. 40 до 44



24



Т2

Св. 44 до 48



26




Св. 48 до 52



28





Св. 52 до 56



30

±4




Св. 56 до 60



32






Св. 60 до 64



34






Св. 64 до 70



36






Св. 70 до 76



38





Св. 76 до 82

10

40

±5



Св. 82 до 88



42









Св. 88 до 94



44







Св. 94 до 100



46





Таблица 50


Размеры, мм

Условное обозна-
чение

Конструктивные элементы



сварного соеди-
нения

подготовленных кромок
свариваемых деталей

сварного шва



Номин.

Пред. откл.



От 8 до 11

9






Св. 11 до 14

11

±2




Св. 14 до 17

12






Св. 17 до 20

14






Св. 20 до 24

16






Св. 24 до 28

18




Св. 28 до 32

20




Св. 32 до 36

22



Т8

Св. 36 до 40

24

±3


Св. 40 до 44

26





Св. 44 до 48

28






Св. 48 до 52

30






Св. 52 до 56

32






Св. 56 до 60

34






Св. 60 до 64

37





Св. 64 до 70

40





Св. 70 до 76

43





Св. 76 до 82

46

±4



Св. 82 до 88

48









Св. 88 до 94

52







Св. 94 до 100

56





Таблица 51


Размеры, мм

Условное обозна-
чение

Конструктивные элементы



сварного соеди-
нения

подготовленных кромок
свариваемых деталей

сварного шва



Номин.

Пред. откл.



От 12 до 14

8

±2




Св. 14 до 17

10






Св. 17 до 20

12






Св. 20 до 24

14






Св. 24 до 28

16






Св. 28 до 32

17




Св. 32 до 36

18




Св. 36 до 40

19

±3

Т9

Св. 40 до 44

20




Св. 44 до 48

21





Св. 48 до 52

22






Св. 52 до 56

24






Св. 56 до 60

26






Св. 60 до 64

28






Св. 64 до 70

30





Св. 70 до 76

32





Св. 76 до 82

34

±4



Св. 82 до 88

36









Св. 88 до 94

38







Св. 94 до 100

40





Таблица 52


Размеры, мм

Условное обозна-
чение

Конструктивные элементы





сварного соеди-
нения

подготовленных кромок
свариваемых деталей

сварного шва




±1

Номин.

Пред. откл.



От 30 до 32



14






Св. 32 до 36



15






Св. 36 до 40



16






Св. 40 до 44

8

17

±3




Св. 44 до 48



18






Св. 48 до 52



19




Св. 52 до 56



20




Св. 56 до 60



21



Т5

Св. 60 до 64



22




Св. 64 до 70



23





Св. 70 до 76



24






Св. 76 до 82



25






Св. 82 до 88



26






Св. 88 до 94

10

27

±4




Св. 94 до 100



28





Св. 100 до 106



30





Св. 106 до 112



32









Св. 112 до 118



34







Св. 118 до 120



36





Таблица 53


Размеры, мм

Условное обозна-
чение

Конструктивные элементы







сварного соеди-
нения

подготовленных кромок
свариваемых деталей

сварного шва





Номин.

Пред. откл.





От 2 до 5

3-20



+1,0







Св. 5 до 10

8-40



+1,5

Н1





Св. 10 до 29

12-100

0









Св. 29 до 60

30-240



+2,0



Таблица 54


Размеры, мм

Условное обозна-
чение

Конструктивные элементы







сварного соеди-
нения

подготовленных кромок свариваемых деталей

сварного шва





Номин.

Пред. откл.





От 2 до 5

3-20



+1,0







Св. 5 до 10

8-40



+1,5

Н2





Св. 10 до 29

12-100

0









Св. 29 до 60

30-240



+2,0



     4. Сварка стыковых соединений деталей неодинаковой толщины при разнице, не превышающей значений, указанных в табл. 55, должна проводиться так же, как деталей одинаковой толщины; конструктивные элементы подготовленных кромок и размеры сварного шва следует выбирать по большей толщине.


Таблица 55



                                                                           мм

Толщина тонкой детали

Разность толщин деталей

     От 1 до 4

1

     Св. 4 до 20

2

     Св. 20 до 30

3

     Св. 30

4



     Для осуществления плавного перехода от одной детали к другой допускается наклонное расположение поверхности шва (черт.1).




Черт.1


     При разности в толщине свариваемых деталей свыше значений, указанных в табл.55, на детали, имеющей большую толщину , должен быть сделан скос с одной или двух сторон до толщины тонкой детали , как указано на черт.2, 3 и 4. При этом конструктивные элементы подготовленных кромок и размеры сварного шва следует выбирать по меньшей толщине.

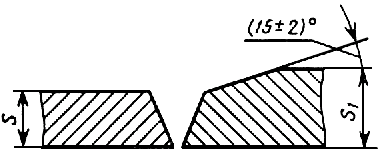

Черт.2

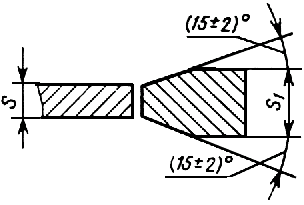

Черт.3

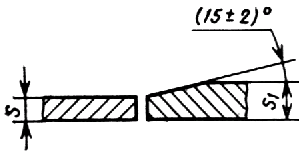

Черт.4


     5. Допускается смещение свариваемых кромок перед сваркой относительно друг друга, не более:

     0,5 мм - для деталей толщиной до 4 мм;

     1,0 мм - для деталей толщиной 4-10 мм;

     0,1 , но не более 3 мм - для деталей толщиной 10-100 мм;

     0,01+2 мм, но не более 4 мм - для деталей толщиной более 100 мм.

     6. В стыковых, тавровых и угловых соединениях толщиной более 16 мм, выполняемых в монтажных условиях, допускается увеличение номинального значения размера  до 4 мм. При этом соответственно может быть увеличена ширина шва , .

     (Измененная редакция, Изм. N 1).

     7. При сварке в положениях, отличных от нижнего, допускается увеличение размера  и  не более:

     1,0 мм - для деталей толщиной до 60 мм;

     2,0 мм - для деталей толщиной свыше 60 мм.

     8. При выполнении двустороннего шва с полным проплавлением перед сваркой с обратной стороны корень шва должен быть расчищен до чистого металла. Для несимметричных соединений с двусторонним швом в случае строжки корня первого шва допускается увеличение размеров подварочного шва до размеров первого шва.

     9. Размер и предельные отклонения катета углового шва ,  должны быть установлены при проектировании. При этом размер катета должен быть не более 3 мм для деталей толщиной до 3 мм включительно и 1,2 толщины более тонкой детали при сварке деталей толщиной свыше 3 мм. Предельные отклонения размера катета угловых швов от номинального значения приведены в приложении 3.

     8, 9. (Измененная редакция, Изм. N 1).

     10. (Исключен, Изм. N 1).

     11. Минимальные значения катетов угловых швов приведены в приложении 1.

     12. При применении электродов с более высоким временным сопротивлением разрыву, чем у основного металла, катет углового шва в расчетном соединении может быть уменьшен до значений, приведенных в приложении 2.

     13. Допускается выпуклость и вогнутость углового шва до 30% его катета. При этом вогнутость не должна приводить к уменьшению значения катета  (черт.5), установленного при проектировании.

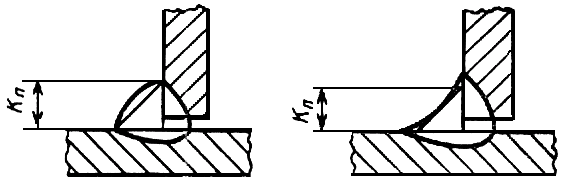

Черт.5


     Примечание. Катетом  является катет наибольшего прямоугольного треугольника, вписанного во внешнюю часть углового шва. При симметричном шве за катет  принимается любой из равных катетов, при несимметричном шве - меньший.


     (Измененная редакция, Изм. N 1).

     14. Допускается применять установленные настоящим стандартом основные типы сварных соединений, конструктивные элементы и размеры сварных соединений при сварке в двуокиси углерода электродной проволокой диаметром 0,8-1,4 мм (УП).

     15. Допускается в местах перекрытия сварных швов и в местах исправления дефектов увеличение размеров швов до 30 % номинального значения.

     16. При подготовке кромок с применением ручного инструмента предельные отклонения угла скоса кромок могут быть увеличены до ±5°.

     При этом соответственно может быть изменена ширина шва , .

     15, 16. (Введены дополнительно, Изм. N 1).



ПРИЛОЖЕНИЕ 1
Рекомендуемое

                                                                                  мм


Предел текучести

свариваемой стали, МПа

Минимальный катет углового шва для толщины
более толстого из свариваемых элементов



От 3
до 4

Св. 4 до 5

Св. 5 до 10

Св. 10 до 16

Св. 16
до 22

Св. 22 до 32

Св. 32 до 40

Св. 40 до 80

До 400

3

4

5

6

7

8

9

10

Св. 400 до 450

4

5

6

7

8

9

10

12


     Примечание. Минимальное значение катета не должно превышать 1,2 толщины более тонкого элемента.



ПРИЛОЖЕНИЕ 2
Рекомендуемое



                                                                        мм

Катет углового шва для отношения временного сопротивления разрыву металла шва к временному сопротивлению разрыву основного металла

1,0

1,1

1,2

1,3

1,4

4

4

4

3

3

5

5

4

4

4

6

6

5

5

4

7

7

6

6

5

8

7

7

6

6

9

8

8

7

7

10

9

9

8

7

11

10

9

9

8

12

11

10

9

9

13

12

11

10

9

14

13

12

11

10

15

14

13

12

11

16

15

14

13

12

17

16

14

13

12

18

17

15

14

13

19

17

16

15

14

20

18

17

16

14


ПРИЛОЖЕНИЕ 3
Рекомендуемое



                                                                   мм

Номинальный размер катета
углового шва

Предельные отклонения размера катета углового шва

От 3 до 5

+1,0
-0,5

Св. 5 до 8

+2,0
-1,0

Св. 8 до 12

+2,5
-1,5

Св. 12

+3,0
-2,0



     (Введено дополнительно, Изм. N 1).



Текст документа сверен по:
официальное издание
М.: Издательство стандартов, 1995
