ГОСТ 5000-83 Бандажи черновые для вагонов и тендеров железных дорог колеи 1520 мм. Размеры (с Изменением N 1)Постановление Госстандарта СССР от 26.09.1983 N 4542ГОСТ от 26.09.1983 N 5000-83


ГОСТ 5000-83

Группа В41

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР


БАНДАЖИ ЧЕРНОВЫЕ ДЛЯ ВАГОНОВ И ТЕНДЕРОВ
ЖЕЛЕЗНЫХ ДОРОГ КОЛЕИ 1520 мм

Размеры

Rough tyres for railway cars and tenders of 1520 mm gauge.
Dimensions



ОКП 09 4100

Дата введения 1985-01-01


ИНФОРМАЦИОННЫЕ ДАННЫЕ


     1. РАЗРАБОТАН Министерством путей сообщения

     В.Г.Иноземцев, Н.Н.Каменев, В.В.Титов

     ВНЕСЕН Министерством путей сообщения

     2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 26.09.83 N 4542

     3. ВЗАМЕН ГОСТ 5000-49

     4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ


Обозначение НТД, на который дана ссылка

Номер пункта

ГОСТ 398-96

2; 6



     6*. Ограничение срока действия снято по протоколу N 5-94 Межгосударственного Совета по стандартизации, метрологии и сертификации (ИУС 11-12-94)
________________
     * Нумерация соответствует оригиналу. - Примечание .

     7. ПЕРЕИЗДАНИЕ (июнь 1998 г.) с Изменением N 1, утвержденным в марте 1990 г. (ИУС 6-90)


     1. Настоящий стандарт распространяется на черновые бандажи (далее - бандажи) для колесных пар моторных вагонов электро- и дизель-поездов и тендеров железных дорог колеи 1520 мм.

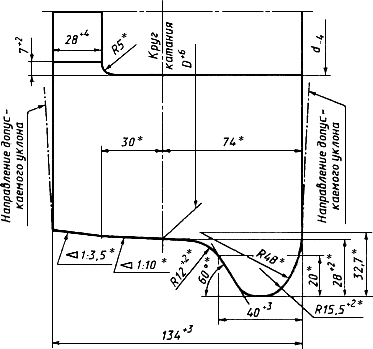

     2. Размеры бандажей и их масса должны соответствовать приведенным на чертеже и в таблице.




________________
     * Размеры для инструмента.



Размеры в мм



Внутренний диаметр

Диаметр по кругу катания

Масса теоретическая, кг

890

1056

306

870

1036

300

840

1006

291

810

976

281

790

956

275

740

906

260

690

856

244



     Пример обозначения бандажа внутренним диаметром 890 мм марки 2 по ГОСТ 398:



     Допускаются:

     - на внутренней боковой поверхности уклон не более 1°, на наружной - не более 0,5° с соответствующим увеличением ширины;

     - допуск овальности бандажа по кругу катания - 2 мм (полуразность диаметров);

     - разность толщины бандажа - не более 3 мм;

     - притупление углов профиля по кругу катания в виде скруглений радиусом не более 6 мм или фасок того же размера, по внутреннему диаметру - не более 1 мм;

     - заусенцы по внутреннему диаметру шириной и высотой не более 3 мм.

     (Измененная редакция, Изм. N 1).

     3. Ширина бандажа должна быть проверена вне мест расположения знаков маркировки на расстоянии не менее 100 мм от ее крайних знаков.

     4. Масса теоретическая бандажей определена расчетом по номинальным размерам с учетом среднего поля допусков.

     5. Номинальные размеры чистовых бандажей приведены в приложении.

     6. Технические требования, правила приемки, методы контроля, маркировка, транспортирование и гарантии изготовителя - по ГОСТ 398.



ПРИЛОЖЕНИЕ
Справочное


НОМИНАЛЬНЫЕ РАЗМЕРЫ ЧИСТОВЫХ БАНДАЖЕЙ


мм



Диаметр

Ширина

внутренний

по кругу катания


900

1050

130

880

1030


850

1000


820

970


800

950


750

900


700

850





Текст документа сверен по:
официальное издание
М.: ИПК Издательство стандартов, 1998
