ГОСТ 4034-63 Гвозди тарные круглые. Конструкция и размеры

ГОСТ 4034-63


Группа В78

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮ3А ССР



 ГВОЗДИ ТАРНЫЕ КРУГЛЫЕ

Конструкция и размеры

 Round box nails.
Construction and dimensions



ОКП 12 7100

Дата введения 1964-07-01

ИНФОРМАЦИОННЫЕ ДАННЫЕ


     1. РАЗРАБОТАН И ВНЕСЕН Министерством черной металлургии СССР

     ИСПОЛНИТЕЛИ К.Г.Залялютдинов; Б.М.Ригмант; В.Г.Вильде; Р.В.Жирова

     2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Государственным комитетом стандартов, мер и измерительных приборов СССР от 06.08.63 N 572

     3. ВЗАМЕН ГОСТ 4034-48

     4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ


Обозначение НТД, на который дана ссылка

Номер пункта


ГОСТ 283-75


3



     5. Срок действия продлен до 01.01.96* Постановлением Госстандарта от 15.05.85 N 1357
_______________
     * Ограничение срока действия снято по протоколу N 5-95 Межгосударственного Совета по стандартизации, метрологии и сертификации. (ИУС N 11-12 1994 г.). - Примечание .

     6. ПЕРЕИЗДАНИЕ (май 1990 г.) с Изменениями N 1, 2, утвержденными в ноябре 1980 г., декабре 1987 г. (ИУС 2-81, 4-88)


     1. Конструкция и размеры тарных круглых гвоздей с плоской головкой должны соответствовать указанным на черт.1 и в табл.1.






Черт.1



Таблица 1


мм

Диаметр стержня

Длина гвоздя

Диаметр головки





Номин.

Пред. откл.


1,4


25
30


3,5




±0,2


1,6

25
35


4,0



1,8

32
40
45



4,5



±0,2


2,0

40
45


5,0



2,2

50

5,5


2,5

50
60


6,0


±0,3

3,0

70
80

6,5





     Условное обозначение гвоздей с плоской головкой, с диаметром стержня 2,5 мм и длиной 50 мм:


Гвозди П 2,5 х 50 ГОСТ 4034-63


     (Измененная редакция, Изм. N 1).

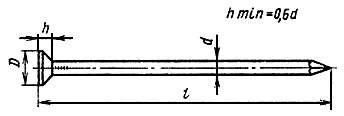

     2. Конструкция и размеры тарных круглых гвоздей с конической головкой должны соответствовать указанным на черт.2 и в табл.2.





Черт.2



Таблица 2

мм

Диаметр стержня

Длина гвоздя

Диаметр головки





Номин.

Пред. откл.


1,6


25
35


4,0




1,8

32
40
45


4,5


±0,2

2,0

40
45

5,0



2,2

50

5,5



2,5

50
60


6,0


±0,3

3,0

70
80


6,5





     Условное обозначение гвоздей с конической головкой с диаметром стержня 2,5 мм и длиной 50 мм:


Гвозди К 2,5х50 ГОСТ 4034-63


     (Измененная редакция, Изм. N 1).

     3. Технические требования на гвозди - по ГОСТ 283-75.

     4. Теоретическая масса гвоздей указана в справочном приложении.

     (Введен дополнительно, Изм. N 1).



ПРИЛОЖЕНИЕ
Справочное


Теоретическая масса гвоздей

Гвозди с плоской головкой

Гвозди с конической головкой

Размер x, мм

Масса 1000 шт.,
кг

Размер x, мм

Масса 1000 шт.,
кг









1,4х25

0,291

1,6х25

0,384

1,4х30

0,351

1,6х35

0,530

1,6х25

0,394

1,8х32

0,610

1,6х35

0,460

1,8х40

0,784

1,8х32

 0,641

1,8х45

0,884

1,8х40

0,783

2,0х40

0,97

1,8х45

0,883

2,0х45

1,12

2,0х40

0,99

2,2х50

1,49

2,0х45

1,11

2,5х50

1,91

2,2х50

1,49

2,5х60

2,28

2,5х50

1,92

3,0х70

3,81

2,5х60

2,29

3,0х80

4,36

3,0х70

3,82





3,0х80

4,38







     (Измененная редакция, Изм. N 1, 2).



Текст документа сверен по:
официальное издание
Гвозди проволочные: Сб. ГОСТов. -
М.: Издательство стандартов, 1990
