ГОСТ 3093-80 Канаты двойной свивки типа ЛК-О конструкции 3х7(1+6), типа ТК конструкции 3х27(3+9+15), типа ТК конструкции 3х37(1+6+12+18). Сортамент (с Изменениями N 1, 2)Постановление Госстандарта СССР от 23.04.1980 N 1834ГОСТ от 23.04.1980 N 3093

ГОСТ 3093-80

Группа В75

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

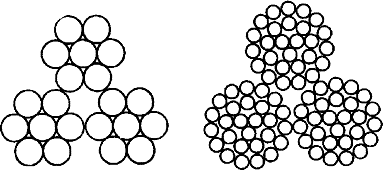

КАНАТЫ ДВОЙНОЙ СВИВКИ ТИПА ЛК-О
КОНСТРУКЦИИ 3х7(1+6), ТИПА ТК КОНСТРУКЦИИ 3х27(3+9+15),
ТИПА ТК КОНСТРУКЦИИ 3х37(1+6+12+18)

Сортамент

Two lay rope type ЛК-О construction 3х7(1+6), type ТК construction 3х27(3+9+15),
type ТК construction 3х37(1+6+12+18).
Dimensions

ОКП 12 5100, 12 5200

Дата введения 1982-01-01

     Постановлением Государственного комитета СССР по стандартам от 23 апреля 1980 г. N 1834 дата введения установлена 01.01.82

     ПРОВЕРЕН в 1991 г. Ограничение срока действия снято Постановлением Госстандарта от 22.11.91 N 1752

     ВЗАМЕН ГОСТ 3093-66, ГОСТ 3094-66, ГОСТ 3095-66

     ИЗДАНИЕ с Изменениями N 1, 2, утвержденными в ноябре 1986 г., ноябре 1991 г. (ИУС 2-87, 2-92)


     1. Настоящий стандарт распространяется на стальные канаты двойной свивки с линейным касанием проволок в прядях типа ЛК-О и точечным касанием проволок в прядях типа ТК.



     2. Канаты подразделяются по признакам

по назначению:

     грузовые - Г;

по механическим свойствам марок: ВК, В, 1;

по виду покрытия поверхности проволок в канате:

     из проволоки без покрытия,

     из оцинкованной проволоки в зависимости от поверхностной плотности цинка: С, Ж, ОЖ;



по виду покрытия поверхности проволоки:

     из проволоки без покрытия;

     из оцинкованной проволоки:

     для особо жестких агрессивных условий работы - ОЖ,

     для жестких агрессивных условий работы - Ж,

     для средних агрессивных условий работы - С;

по направлению свивки:

     правой,

     левой - Л;

по сочетанию направлений свивки элементов каната:

     крестовой,

     односторонней - О;

по способу свивки:

     нераскручивающиеся - Н,

     раскручивающиеся;

по точности изготовления:

     нормальной,

     повышенной - Т;

по степени уравновешенности:

     рихтованные - Р,

     нерихтованные.


Примеры условных обозначений

     Канат диаметром 14,5 мм, грузового назначения, из проволоки без покрытия, марки В, правой крестовой свивки, нераскручивающийся, нерихтованный, повышенной точности, маркировочной группы 1770 Н/мм (180 кгс/мм):


Канат 14,5-Г-В-Н-Т-1770 ГОСТ 3093-80

     То же, диаметром 14,5 мм, грузового назначения, марки I, оцинкованной по группе Ж, левой крестовой свивки, раскручивающийся, рихтованный, нормальной точности, маркировочной группы 1860 Н/мм (190 кгс/мм):


Канат 14,5-Г-I-Ж-Л-Р-1860 ГОСТ 3093-80

     (Измененная редакция, Изм. N 1, 2).

     3. Диаметр каната и основные параметры его должны соответствовать указанным в таблице.




     Примечание. Диаметры канатов более 10 мм округлены до целых чисел или до 0,5 мм.


     (Измененная редакция, Изм. N 1).

     4. Технические требования, правила приемки, методы испытаний, упаковка, маркировка, транспортирование и хранение по ГОСТ 3241-91.




Текст документа сверен по:
официальное издание
Канаты стальные. Сортамент: Сб. ГОСТов. -
М.: ИПК Издательство стандартов, 2002
