ГОСТ 3085-80 Канат двойной свивки трехграннопрядный конструкции 6х30(6+12+12)+1 о.с. Сортамент (с Изменениями N 1, 2)Постановление Госстандарта СССР от 23.04.1980 N 1834ГОСТ от 23.04.1980 N 3085-80
ГОСТ 3085-80
Группа В75
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
КАНАТ ДВОЙНОЙ СВИВКИ ТРЕХГРАННОПРЯДНЫЙ
КОНСТРУКЦИИ 6х30(6+12+12)+1 о.с.
Сортамент
Trihedral stranded two lay rope construction 6х30(6+12+12)+1 о.с.
Dimensions
ОКП 12 5100, 12 5200
Дата введения 1982-01-01
Постановлением Государственного комитета СССР по стандартам от 23 апреля 1980 г. N 1834 дата введения установлена 01.01.82
ПРОВЕРЕН в 1991 г. Ограничение срока действия снято Постановлением Госстандарта от 22.11.91 N 1752
ВЗАМЕН ГОСТ 3085-69
ИЗДАНИЕ с Изменениями N 1, 2, утвержденными в ноябре 1986 г., ноябре 1992 г. (ИУС 2-87, 2-92)
1. Настоящий стандарт распространяется на стальные канаты двойной свивки трехграннопрядные с одним органическим сердечником.
2. Канаты подразделяются по признакам
по назначению:
грузолюдские - ГЛ,
грузовые - Г;
по механическим свойствам марок: ВК, В, 1;
по виду покрытия поверхности проволок в канате:
из проволоки без покрытия,
из оцинкованной проволоки в зависимости от поверхностной плотности цинка: С, Ж, ОЖ;
по направлению свивки:
правой,
левой - Л;
по сочетанию направлений свивки элементов каната:
односторонней - О;
по способу свивки:
нераскручивающиеся - Н,
раскручивающиеся;
по точности изготовления:
нормальной,
повышенной - Т;
по степени уравновешенности:
рихтованные - Р,
нерихтованные.
Канаты изготовляются двух исполнений - 1 и 2.
Примеры условных обозначений
Канат диаметром 20,0 мм, грузового назначения, из проволоки без покрытия, марки В, правой односторонней свивки, раскручивающийся, рихтованный, нормальной точности, маркировочной группы 1960 Н/мм
(200 кгс/мм), исполнения 1:
Канат 20-Г-В-О-Р-1960-1 ГОСТ 3085-80
То же, диаметром 30,0 мм, грузового назначения, марки I, оцинкованной по группе Ж, левой односторонней свивки, раскручивающийся, рихтованный, нормальной точности, маркировочной группы 1370 Н/мм (140 кгс/мм) исполнения 2:
Канат 30-Г-I-Ж-Л-О-Р-1370-2 ГОСТ 3085-80

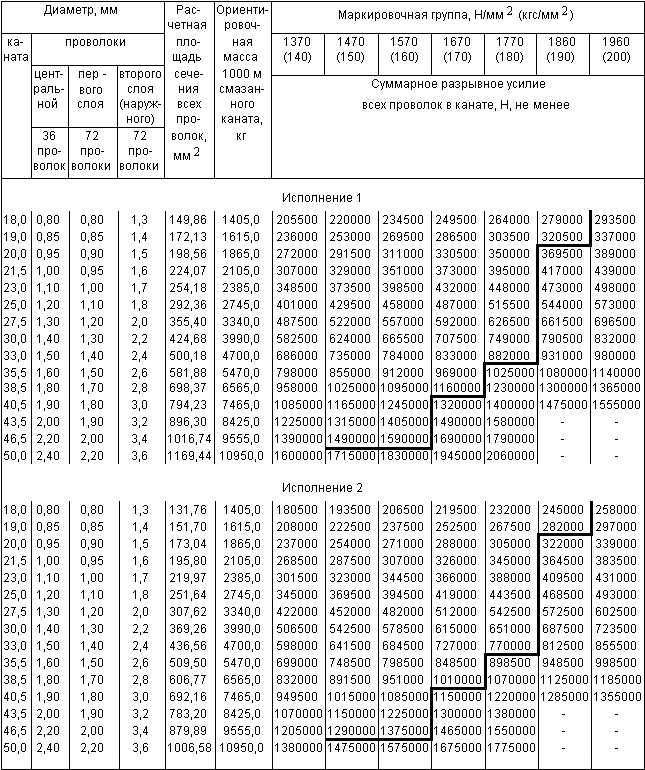

3. Диаметр каната и основные параметры его должны соответствовать указанным в таблице.
Примечания:
1. Канаты, разрывное усилие которых приведено слева от жирной линии, изготовляют из проволоки без покрытия и оцинкованной. Канаты из оцинкованной проволоки групп Ж и ОЖ диаметрами 50,0 мм маркировочной группы 1370 Н/мм (140 кгс/мм), 40,5-46,5 мм маркировочной группы 1470 Н/мм (150 кгс/мм), 30,0-46,5 мм маркировочной группы 1570 Н/мм (160 кгс/мм), 30,0-38,5 мм маркировочной группы 1670 Н/мм (170 кгс/мм), 20,0-33,0 мм маркировочной группы 1770 Н/мм (180 кгс/мм) исполнений 1 и 2 изготовляют по согласованию изготовителя с потребителем.
Канаты, разрывное усилие которых приведено справа от жирной линии, изготовляют из проволоки без покрытия. Допускается по согласованию изготовителя с потребителем изготовление канатов из оцинкованной проволоки.
2. Для канатов исполнения 1 сердечник пряди изготовляется из стальной канатной проволоки, временное сопротивление которой должно соответствовать маркировочной группе каната, и принимается в расчет суммарного разрывного усилия всех проволок в канате.
3. Для исполнения 2 сердечник пряди изготовляется из стальной канатной проволоки с временным сопротивлением не более 1370 Н/мм (140 кгс/мм) и в расчет суммарного разрывного усилия всех проволок в канате не принимается.
4. Диаметры канатов округлены до целых чисел или до 0,5 мм.
2, 3. (Измененная редакция, Изм. N 1, 2).
4. Технические требования, правила приемки, методы испытаний, маркировка, упаковка, транспортирование и хранение по ГОСТ 3241-91.
Текст документа сверен по:
официальное издание
Канаты стальные. Сортамент: Сб. ГОСТов. -
М.: ИПК Издательство стандартов, 2002
