ГОСТ 3071-88

Группа В75



МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ



КАНАТ СТАЛЬНОЙ ДВОЙНОЙ СВИВКИ ТИПА ТК
КОНСТРУКЦИИ 6х37 (1+6+12+18)+1 о.с.


Сортамент


Two lay steel горе type TК construction 6х37 (1+6+12+18)+1 о.с.
Dimensions


ОКП 12 5100, 12 5200

Дата введения 1990-07-01

     УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 09.09.88 N 3132

     ПРОВЕРЕН в 1991 г. Ограничение срока действия снято Постановлением Госстандарта от 22.04.92 N 428

     ВЗАМЕН ГОСТ 3071-74

     ИЗДАНИЕ с Изменением N 1, утвержденным в апреле 1992 г. (ИУС 7-92)


     1. Настоящий стандарт распространяется на стальные двойной свивки канаты с точечным касанием проволок в прядях типа ТК с органическим сердечником.

     Стандарт не распространяется на канаты, применяемые на грузоподъемных кранах.




     2. Канаты подразделяются:

по назначению:

     грузовые - Г;

по механическим свойствам:

     марка ВК,

     марка В,

     марка 1;

по виду покрытия поверхности проволок в канате:

     из проволоки без покрытия;

     из оцинкованной проволоки в зависимости от поверхностной плотности цинка: С, Ж;

по направлению свивки каната:

     правой,

     левой - Л;

по сочетанию направлений свивки элементов каната:

     крестовой;

по способу свивки:

     раскручивающиеся,

     нераскручивающиеся - Н;

по точности изготовления:

      нормальной,

     повышенной - Т;

по степени уравновешенности:

     рихтованные - Р,

     нерихтованные.


Примеры условных обозначений


     Канат диаметром 11,5 мм, грузового назначения, марки 1, из проволоки без покрытия, левой крестовой свивки, раскручивающийся, рихтованный, повышенной точности, маркировочной группы 1570 Н/мм (160 кгс/мм):


Канат 11,5-Г-1-Л-Р-Т-1570 ГОСТ 3071-88


     Канат диаметром 5,8 мм, грузового назначения, марки В, оцинкованный по группе Ж, правой крестовой свивки, нераскручивающийся, нерихтованный, нормальной точности, маркировочной группы 2160 Н/мм (220 кгс/мм):


Канат 5,8-Г-В-Ж-Н-2160 ГОСТ 3071-88

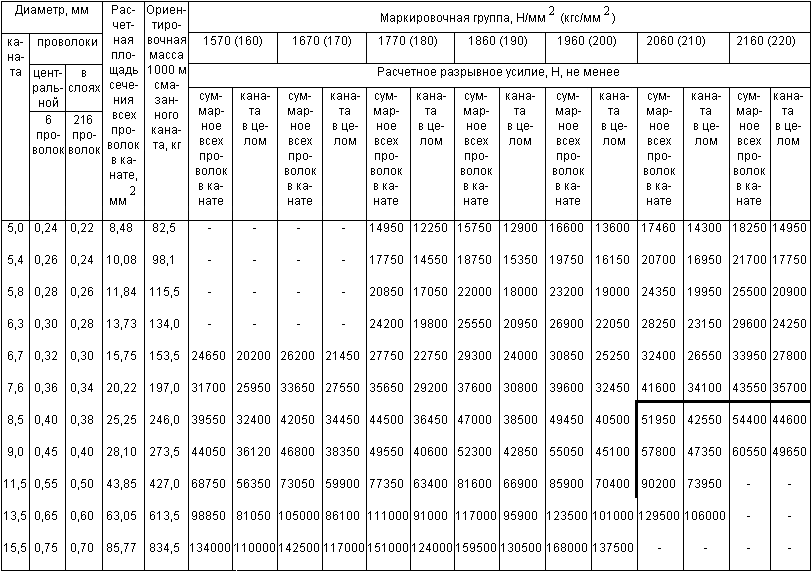

     3. Диаметр каната и основные параметры его должны соответствовать указанным в таблице.




     Примечания:

     1. Канаты, разрывное усилие которых приведено слева от жирной линии, изготовляют из проволоки без покрытия и оцинкованной, справа от жирной линии - из проволоки без покрытия.

     По согласованию изготовителя с потребителем канаты изготовляют из оцинкованной проволоки.

     2. Диаметры канатов более 10 мм округлены до целых чисел или до 0,5 мм.

     3. Диаметр каната рассчитан с учетом обеспечения зазора между прядями.


     2, 3. (Измененная редакция, Изм. № 1).

     4. Технические требования, правила приемки, методы испытаний, маркировка, упаковка, транспортирование и хранение - по ГОСТ 3241-91.




Текст документа сверен по:
официальное издание
Канаты стальные. Сортамент: Сб. ГОСТов. -
М.: ИПК Издательство стандартов, 2002
