ГОСТ 3070-88 Канат стальной двойной свивки типа ТК конструкции 6х19(1+6+12)+1 о.с. Сортамент (с Изменением N 1)Постановление Госстандарта СССР от 09.09.1988 N 3132ГОСТ от 09.09.1988 N 3070-88

ГОСТ 3070-88

Группа В75



МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

КАНАТ СТАЛЬНОЙ ДВОЙНОЙ СВИВКИ ТИПА ТК
КОНСТРУКЦИИ 6х19 (1+6+12)+1 о.с.

Сортамент

Two lay steel горе type TК construction 6х19 (1+6+12)+1 о.с.
Dimensions



ОКП 12 5100, 12 5200

Дата введения 1990-07-01

     УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 09.09.88 N 3132

     ПРОВЕРЕН в 1991 г. Ограничение срока действия снято Постановлением Госстандарта от 22.04.92 N 428

     ВЗАМЕН ГОСТ 3070-74

     ИЗДАНИЕ с Изменением N 1, утвержденным в апреле 1992 г. (ИУС 7-92)


     1. Настоящий стандарт распространяется на стальные двойной свивки канаты с точечным касанием проволок в прядях типа ТК с органическим сердечником.

     Стандарт не распространяется на канаты, применяемые на кранах грузоподъемных.





     2. Канаты подразделяются:

по назначению:

     грузовые - Г;

по механическим свойствам:

     марка ВК,

     марка В,

     марка 1;

по виду покрытия поверхности проволок в канате:

     из проволоки без покрытия,

     из оцинкованной проволоки в зависимости от поверхностной плотности цинка: С, Ж;

по направлению свивки каната:

     правой,

     левой - Л;

по сочетанию направлений свивки элементов каната:

     крестовой;

по способу свивки:

     раскручивающиеся,

     нераскручивающиеся - Н;

по точности изготовления:

     нормальной,

     повышенной - Т;

по степени уравновешенности:

     рихтованные - Р,

     нерихтованные.


Примеры условных обозначений


     Канат диаметром 13,0 мм, грузового назначения, марки 1, из проволоки без покрытия, левой крестовой свивки, нераскручивающийся, нерихтованный, нормальной точности, маркировочной группы 1770 Н/мм (180 кгс/мм):


Канат 13-Г-1-Л-Н-1770 ГОСТ 3070-88


     Канат диаметром 6,5 мм, грузового назначения, марки В, оцинкованный по группе С, правой крестовой свивки, нераскручивающийся, нерихтованный, повышенной точности, маркировочной группы 1860 Н/мм (190 кгс/мм):


Канат 6,5-Г-В-С-Н-Т-1860 ГОСТ 3070-88

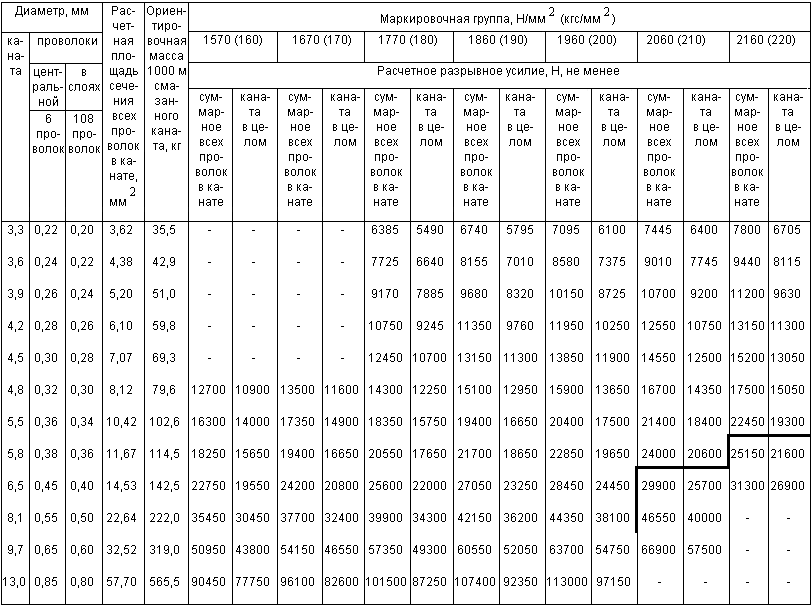

     3. Диаметр каната и основные параметры его должны соответствовать указанным в таблице.




     Примечания:

     1. Канаты, разрывное усилие которых приведено слева от жирной линии, изготовляют из проволоки без покрытия и оцинкованной. При этом канат из оцинкованной проволоки группы Ж диаметром 13,0 мм маркировочной группы 1960 Н/мм (200 кгс/мм) изготовляют по согласованию изготовителя с потребителем.

     Канаты, разрывное усилие которых указано справа от жирной линии, изготовляют из проволоки без покрытия, по согласованию изготовителя с потребителем канаты изготовляют из оцинкованной проволоки.

     2. Диаметры канатов более 10 мм округлены до целых чисел или до 0,5 мм.

     3. Диаметр каната рассчитан с учетом обеспечения зазора между прядями.


     2, 3. (Измененная редакция, Изм. N 1).

     4. Технические требования, правила приемки, методы испытаний, маркировка, упаковка, транспортирование и хранение - по ГОСТ 3241-91.




Текст документа сверен по:
официальное издание
Канаты стальные. Сортамент: Сб. ГОСТов. -
М.: ИПК Издательство стандартов, 2002
