ГОСТ 3069-80

Группа В75

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

КАНАТ ДВОЙНОЙ СВИВКИ ТИПА ЛК-О
КОНСТРУКЦИИ 6х7 (1+6)+1 о.с.

Сортамент

Two lay rope type ЛК-О construction 6х7 (1+6)+1 о.с.
Dimensions

ОКП 12 5100, 12 5200

Дата введения 1982-01-01

     Постановлением Государственного комитета СССР по стандартам от 23 апреля 1980 г. N 1833 дата введения установлена 01.01.82

     ПРОВЕРЕН в 1991 г. Ограничение срока действия снято Постановлением Госстандарта от 22.11.91 N 1752

     ВЗАМЕН ГОСТ 3069-69

     ИЗДАНИЕ с Изменениями N 1, 2, утвержденными в ноябре 1986 г., ноябре 1991 г. (ИУС 2-87, 2-92)


     1. Настоящий стандарт распространяется на стальные канаты двойной свивки с линейным касанием проволок в прядях типа ЛК-О с одним органическим сердечником.

     2. Канаты подразделяются по признакам

по назначению:

     грузовые - Г;

по механическим свойствам марок: ВК, В, 1;

по виду покрытия поверхности проволок в канате:

     из проволоки без покрытия,

     из оцинкованной проволоки в зависимости от поверхностной плотности цинка: С, Ж, ОЖ;

по направлению свивки:

     правой,

     левой - Л;

по сочетанию направлений свивки элементов каната:

     крестовой,

     односторонней - О;

по способу свивки:

     нераскручивающиеся - Н,

     раскручивающиеся;

по точности изготовления:

     нормальной,

     повышенной - Т;

по степени уравновешенности:

     рихтованные - Р,

     нерихтованные.

Примеры условных обозначений

Канат диаметром 16,5 мм, грузового назначения, марки В, из проволоки без покрытия, правой, крестовой свивки, нераскручивающийся, нерихтованный, повышенной точности, маркировочной группы 1770 Н/мм (180 кгс/мм):

Канат 16,5-Г-В-Н-Т-1770 ГОСТ 3069-80

То же, диаметром 11,5 мм, грузового назначения, марки I, оцинкованный по группе ОЖ, левой односторонней свивки, раскручивающийся, рихтованный, нормальной точности, маркировочной группы 1370 Н/мм (140 кгс/мм):

Канат 11,5-Г-I-ОЖ-Л-О-Р-1370 ГОСТ 3069-80

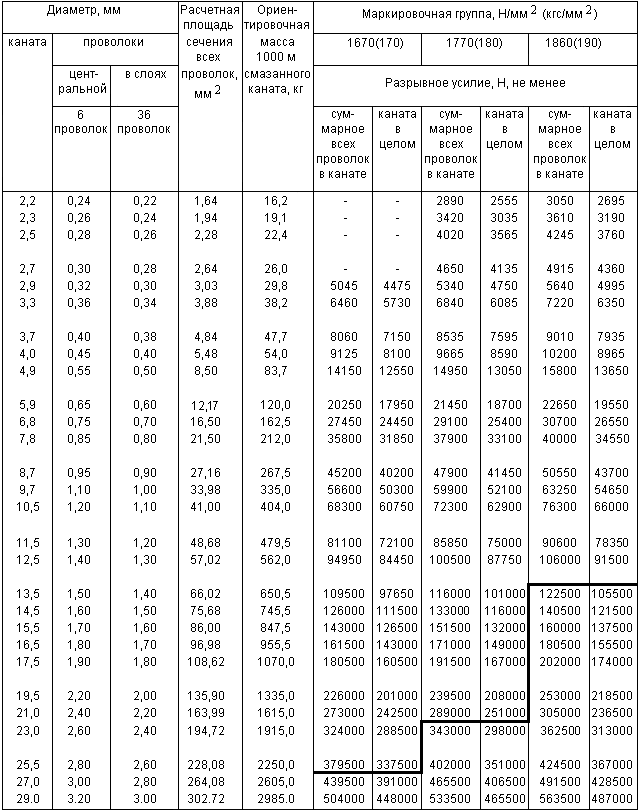

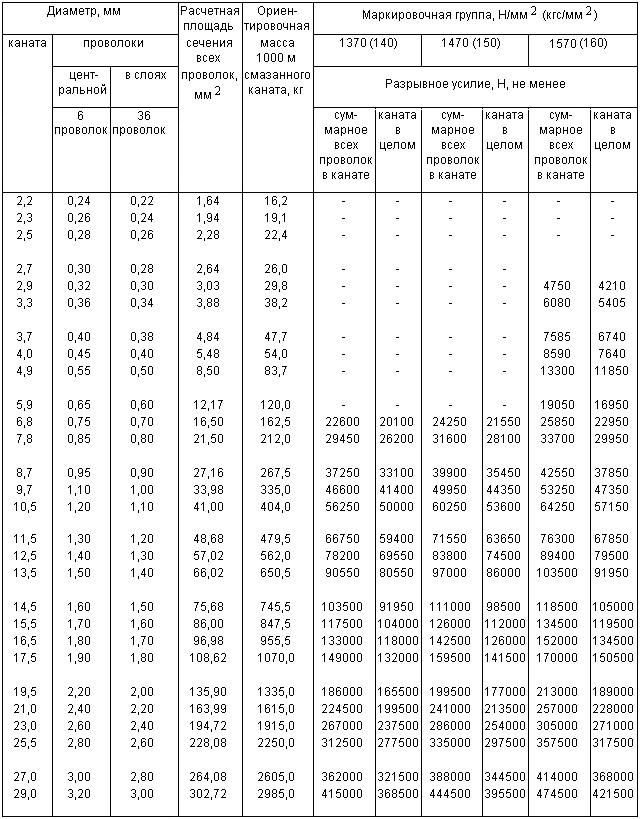

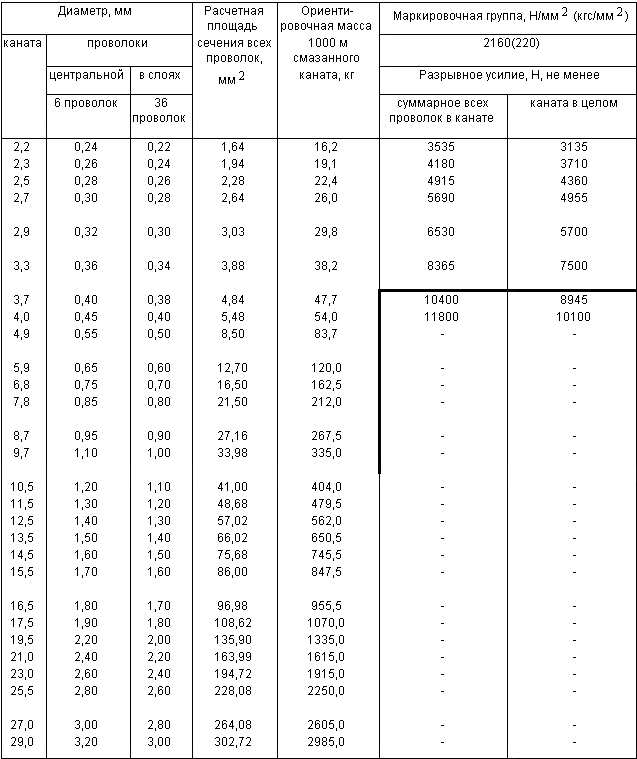

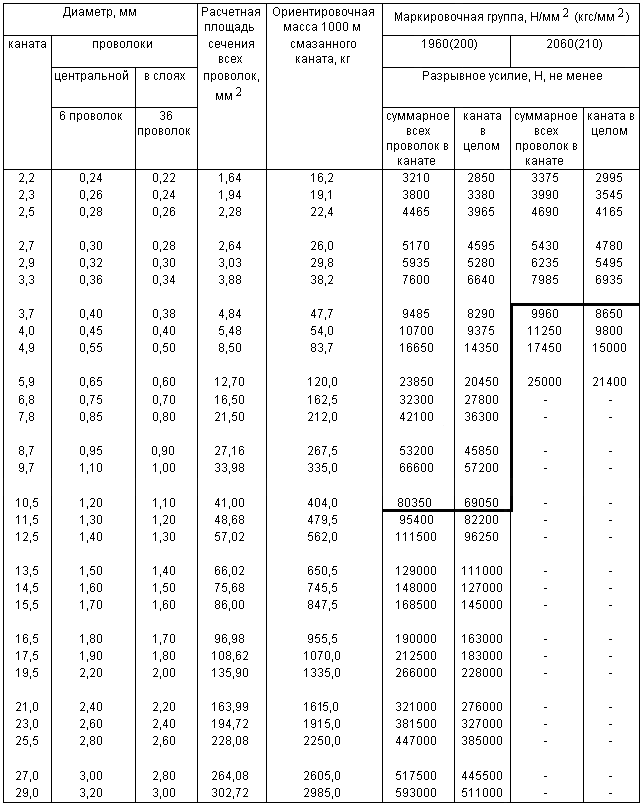

     3. Диаметр каната и основные параметры его должны соответствовать указанным в таблице.

Продолжение

     Примечания:

     1. Канаты, разрывное усилие которых приведено слева от жирной линии, изготовляют из проволоки без покрытия и оцинкованной. Канаты из оцинкованной проволоки групп Ж и ОЖ диаметрами 27,0 и 29,0 мм маркировочной группы 1470 Н/мм (150 кгс/мм), 19,5-29,0 мм маркировочной группы 1570 Н/мм (160 кгс/мм), 19,5-25,5 мм маркировочной группы 1670 Н/мм (170 кгс/мм), 13,5-21,0 мм маркировочной группы 1770 Н/мм (180 кгс/мм), 7,8-10,5 мм маркировочной группы 1960 Н/мм (200 кгс/мм) изготовляют по согласованию изготовителя с потребителем.

     Канаты, разрывное усилие которых приведено справа от жирной линии, изготовляют из проволоки без покрытия. Допускается по согласованию изготовителя с потребителем изготовление канатов из оцинкованной проволоки.

     2. Диаметры канатов более 10 мм округлены до целых чисел или до 0,5 мм.


     2, 3. (Измененная редакция, Изм. N 1, 2).

     4. Технические требования, правила приемки, методы испытаний, маркировка, упаковка, транспортирование и хранение по ГОСТ 3241-91.

Текст документа сверен по:
официальное издание
Канаты стальные. Сортамент: Сб. ГОСТов. -
М.: ИПК Издательство стандартов, 2002
