ГОСТ 3067-88 Канат стальной двойной свивки типа ТК конструкции 6х19(1+6+12)+1х19(1+6+12). Сортамент (с Изменением N 1)Постановление Госстандарта СССР от 09.09.1988 N 3131ГОСТ от 09.09.1988 N 3067-88

ГОСТ 3067-88

Группа B75

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

КАНАТ СТАЛЬНОЙ ДВОЙНОЙ СВИВКИ ТИПА ТК
КОНСТРУКЦИИ 6х19(1+6+12)+1х19(1+6+12)

Сортамент

Two lay steel rоре type TК construction 6x19(1+6+12)+1x19(1+6+12).
Dimensions



ОКП 12 5100, 12 5200

Дата введения 1990-07-01



     УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 09.09.88 N 3131

     ПРОВЕРЕН в 1991 г. Ограничение срока действия снято Постановлением Госстандарта от 22.04.92 N 428

     ВЗАМЕН ГОСТ 3067-74

     ИЗДАНИЕ с Изменением N 1,  утвержденным в апреле 1992 г. (ИУС 7-92)


     1. Настоящий стандарт распространяется на стальные двойной свивки канаты с точечным касанием проволок в прядях типа ТК с металлическим сердечником.

     Стандарт не распространяется на канаты, применяемые на грузоподъемных кранах.





     2. Канаты подразделяются:

по назначению:

     грузовые - Г;

по механическим свойствам:

     марка ВК,

     марка В,

     марка 1;

по виду покрытия поверхности проволок в канате:

     из проволоки без покрытия,

     из оцинкованной проволоки в зависимости от поверхностной плотности цинка: С, Ж;

по направлению свивки каната:

     правой,

      левой - Л;

по сочетанию направлений свивки элементов каната:

     крестовой;

по способу свивки:

     раскручивающиеся;

     нераскручивающиеся - Н;

по точности изготовления:

    нормальной,

    повышенной - Т;

по степени уравновешенности:

    рихтованные - Р,

    нерихтованные.


Примеры условных обозначений


     Канат диаметром 8,4 мм, грузового назначения, марки 1, из проволоки без покрытия, левой крестовой свивки, нераскручивающийся, нерихтованный, нормальной точности, маркировочной группы 1770 Н/мм (180 кгс/мм):


Канат 8,4-Г-1-Л-Н-1770 ГОСТ 3067-88


     Канат диаметром 4,0 мм, грузового назначения, марки В, оцинкованный по группе Ж, правой крестовой свивки, нераскручивающийся, нерихтованный, повышенной точности, маркировочной группы 1960 Н/мм (200 кгс/мм):


Канат 4-Г-В-Ж-Н-Т-1960 ГОСТ 3067-88

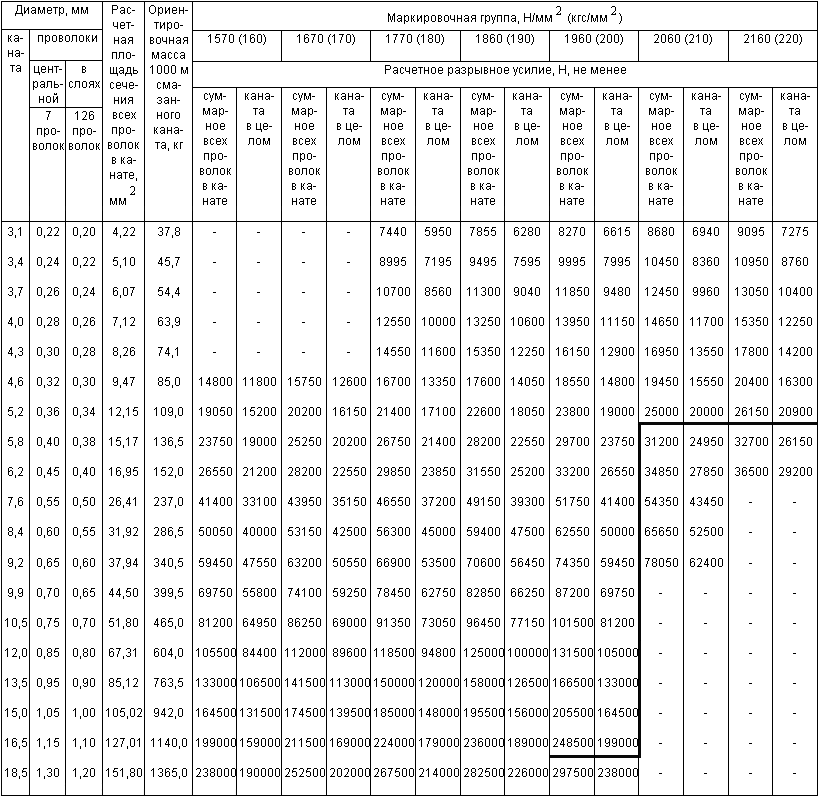

     3. Диаметр каната и основные параметры его должны соответствовать приведенным в таблице.



     Примечания:

     1. Канаты, разрывное усилие которых приведено слева от жирной линии, изготовляют из проволоки без покрытия и оцинкованной. При этом канаты из оцинкованной проволоки группы Ж диаметрами 12,0-16,5 мм маркировочной группы 1960 Н/мм (200 кгс/мм) изготовляют по согласованию изготовителя с потребителем.

     Канаты, разрывное усилие которых указано справа от жирной линии, изготовляют из проволоки без покрытия, по согласованию изготовителя с потребителем канаты изготовляют из оцинкованной проволоки.

     2. Диаметры канатов более 10 мм округлены до целых чисел или до 0,5 мм.

     3. Допускается изготовление канатов с утолщенным сердечником, при этом диаметр каната не должен выходить за пределы, установленные ГОСТ 3241-91.


     2, 3. (Измененная редакция, Изм. N 1).

     4. Технические требования, правила приемки, методы испытаний, маркировка, упаковка, транспортирование и хранение - по ГОСТ 3241-91.




Текст документа сверен по:
официальное издание
Канаты стальные. Сортамент: Сб. ГОСТов. -
М.: ИПК Издательство стандартов, 2002
