ГОСТ 30245-2003 Профили стальные гнутые замкнутые сварные квадратные и прямоугольные для строительных конструкций. Технические условия
ГОСТ 30245-94
Группа В22
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ПРОФИЛИ СТАЛЬНЫЕ ГНУТЫЕ
ЗАМКНУТЫЕ СВАРНЫЕ КВАДРАТНЫЕ
И ПРЯМОУГОЛЬНЫЕ
ДЛЯ СТРОИТЕЛЬНЫХ КОНСТРУКЦИЙ
Технические условия
steel bent closed welded square and rectanqular
section for building. specifications
ОКС 77.147.70 ОКСТУ 1177
Дата введения 1995-09-01
Предисловие
1 РАЗРАБОТАН Центральным научно-исследовательским и проектным институтом строительных металлоконструкций им. Н. П. Мельникова (ЦНИИПСК) Российской Федерации
ВНЕСЕН Минстроем России
2 ПРИНЯТ Межгосударственной научно-технической комиссией по стандартизации и техническому нормированию в строительстве (МНТКС) 17 ноября 1994 г.
За принятие проголосовали:
3 ВВЕДЕН В ДЕЙСТВИЕ с 1 сентября 1995 г. в качестве государственного стандарта Российской Федерации Постановлением Минстроя России от 17.02.95 n 18-19
Наименование государства
| Наименование органа государственного управления строительством
|
| Азербайджанская Республика | Госстрой Азербайджанской Республики |
| Республика Армения | Госупрархитектуры Республики Армения |
| Республика Беларусь | Госстрой Республики Беларусь |
| Республика Казахстан | Минстрой Республики Казахстан |
| Кыргызская Республика | Госстрой Кыргызской Республики |
| Республика Молдова | Минархстрой Республики Молдова |
| Российская Федерация | Минстрой России |
| Республика Таджикистан | Госстрой Республики Таджикистан |
| Республика Узбекистан | Госкомархитектстрой Республики Узбекистан |
4 ВВЕДЕН ВПЕРВЫЕ
1 Область применения
Настоящий стандарт распространяется на стальные гнутые замкнутые сварные квадратные и прямоугольные профили, предназначенные для строительных стальных конструкций.
Профили изготовляют на специализированных станах путем формирования круглого трубчатого сечения с продольным сварным швом и последующим обжатием валками в квадратный или прямоугольный профиль.
Обязательные требования качества продукции изложены в пунктах 3.3-3.5, 4.3-4.5, 4.7, 4.11, 4.12, 5.2, 5.4, 5.5, 5.8-5.10, 5.12.
2 Нормативные ссылки
В настоящем стандарте использованы ссылки на следующие стандарты и технические условия.
ГОСТ 166-89 Штангенциркули. Технические условия
ГОСТ 427-75 Линейки измерительные металлические. Технические условия
ГОСТ 3242-79 Соединения сварные. Методы контроля качества
ГОСТ 3916.1- 89 Фанера общего назначения с наружными слоями из шпона лиственных пород. Технические условия
ГОСТ 3916.2-89 Фанера общего назначения с наружными слоями из шпона хвойных пород. Технические условия
ГОСТ 5378-88 Угломеры с нониусом. Технические условия
ГОСТ 7502-89 Рулетки измерительные металлические. Технические условия
ГОСТ 8713-79 Сварка под флюсом. Соединения сварные. Основные типы, конструктивные элементы и размеры
ГОСТ 7566-81 Прокат и изделия дальнейшего передела. Правила приемки, маркировки, упаковки, транспортирования и хранения
ГОСТ 14192-77 Маркировка грузов
ГОСТ 15150-69 Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды
ГОСТ 19903-74 Прокат листовой горячекатаный. Сортамент
ТУ 14-1-347-82 Жесть белая горячекатаная горячего лужения
ТУ 14-105-509-87 Сталь низколегированная горячекатаная для гнутосварных профилей строительных металлоконструкций
3 Сортамент

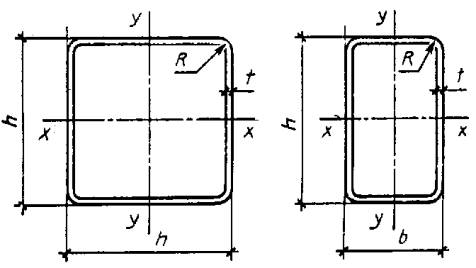

3.1 Поперечное сечение профилей должно соответствовать указанному на рисунках 1 и 2.
Рисунок 1 Рисунок 2
Рисунок 1 Рисунок 2
Обозначения к рисункам 1, 2 и таблицам 1, 2:
h - высота (ширина); b - ширина; t - толщина стенки; r - радиус
наружного закругления; l - момент инерции; w - момент сопротивления;
i - радиус инерции.
3.2 Размеры профилей, площадь поперечного сечения, справочные величины для осей и масса для 1 м профиля должны соответствовать для квадратных профилей таблице 1; для прямоугольных профилей -таблице 2.
Таблица 1
h
| t
| Площадь
| Справочные значения величин для осей
| ||||||
|
мм
| поперечного сечения А,
|
x-x
| Масса
1 м, кг
| ||||||
 |
|
 |  | ||||||
50
| 2
2,5
3
4
5
| 3,9
4,7
5,5
7,1
8,6
| 14,4
17,2
19,9
24,5
28,3
| 5,7
6,8
7,9
9,8
11,3
| 1,96
1,93
1,91
1,86
1,81
| 3,0
3,6
4,3
5,5
6,7
| |||
80
| 2,5
3
4
5
6
| 7,7
9,2
12,2
15,0
17,8
| 74,6
89,5
115,3
138,0
158,1
| 18,7
22,4
28,8
34,5
39,5
| 3,12
3,12
3,07
3,03
2,98
| 6,0
7,2
9,6
11,8
14,0
| |||
100
| 3
4
5
6
7
| 11,6
15,3
18,9
22,6
26,2
| 180,2
231,3
278,7
326,3
373,9
| 36,0
46,3
55,7
65,3
74,8
| 3,94
3,89
3,84
3,80
3,75
| 9,1
12,0
14,8
17,7
20,5
| |||
120
| 3
4
5
6
| 14,0
18,5
22,9
27,4
| 315,1
408,5
497,9
583,4
| 52,5
68,1
83,0
97,2
| 4,76
4,71
4,66
4,61
| 11,0
14,5
18,0
21,5
| |||
140
| 4
5
6
7
8
| 21,6
26,9
32,1
37,2
42,3
| 657,9
808,4
947,1
1077,1
1201,7
| 94,0
115,5
135,3
153,9
171,7
| 5,52
5,48
5,43
5,38
5,33
| 17,0
21,1
25,2
29,2
33,2
| |||
160
| 4
5
6
7
8
| 24,7
30,7
36,8
42,8
48,7
| 989,7
1214,6
1435,1
1640,8
1836,9
| 123,7
151,8
179,4
205,1
229,6
| 6,33
6,29
6,24
6,20
6,15
| 19,4
24,1
28,9
33,6
38,2
| |||
180
| 5
6
7
8
9
10
| 34,6
41,4
48,2
54,8
61,5
68,2
| 1749,1
2063,5
2372,1
2663,3
2976,5
3300,7
| 194,3
229,3
263,6
295,9
326,2
353,5
| 7,11
7,06
7,01
6,97
6,91
6,86
| 27,2
32,5
37,8
43,0
48,3
53,5
| |||
200
| 5
6
7
8
9
10
11
12
13
14
| 38,4
45,6
52,8
59,8
66,7
73,4
80,0
86,5
92,9
99,2
| 2410,0
2832,0
3236,0
3621,0
3987,0
4336,0
4667,0
4980,0
4685,0
4408,0
| 241,0
283,0
324,0
362,0
399,0
434,0
467,0
498,0
527,0
554,0
| 7,93
7,88
7,83
7,78
7,73
7,68
7,64
7,59
7,54
7,49
| 30,1
35,8
41,4
46,9
52,3
57,6
62,8
67,0
72,9
77,9
| |||
250
| 8
9
10
11
12
13
14
| 75,8
84,7
93,4
102,0
111,0
119,0
127,0
| 7315,0
8092,0
8840,0
9559,0
10251,0
10917,0
11550,0
| 585,0
647,0
707,0
765,0
820,0
872,0
924,0
| 9,82
9,78
9,73
9,68
9,63
9,58
9,53
| 59,5
66,5
73,3
80,1
86,8
93,4
99,8
| |||
300
| 8
9
10
11
12
13
14
| 89,9
101,0
113,0
124,0
135,0
145,0
155,0
| 12812,0
14302,0
15712,0
17080,0
18330,0
19580,0
20784,0
| 846,0
949,0
1047,0
1139,0
1222,0
1309,0
1386,0
| 11,94
11,90
11,79
11,74
11,65
11,62
11,58
| 70,5
79,3
89,0
97,3
106,0
113,8
122,0
| |||
Таблица 2
Размеры в миллиметрах
h
| b
| t
| Площадь
| Справочные значения величин для осей
| Масса | ||||||
попереч- ного
| x-x
| y-y
| 1 м, кг
| ||||||||
сечения А,
 |
|
|
 |
 |
|
 | |||||
| 60 | 40 | 2 2,5 3 4 5 | 3,8
4,7
5,5
7,1
8,6
| 18,8
22,4
26,0
32,2
37,1
| 6,2
7,4
8,6
10,7
12,3
| 2,23 2,20 2,18 2,13 2,08 | 10,0
11,8
13,7
16,7
19,1
| 5,0
5,9
6,8
8,3
9,5
| 1,63 1,60 1,58 1,54 1,49 | 3,0
3,6
4,3
5,5
6,7
| |
| 100 | 60 | 3 4 5 6 | 9,2
12,2
15,0
17,8
| 123,2
157,6
187,8
216,3
| 24,6
31,5
37,6
43,3
| 3,66 3,59 3,54 3,48 | 55,6
70,8
83,8
96,2
| 18,5
23,6
27,9
32,1
| 2,46 2,41 2,36 2,32 | 7,2
9,6
11,8
14,0
| |
| 120 | 80 | 3 4 5 6 7 | 11,6
15,3
18,9
22,6
26,3
| 233,4
299,0
361,4
423,2
483,2
| 38,9
49,8
60,2
70,5
80,4
| 4,48 4,42 4,37 4,33 4,28 | 124,8
159,7
192,4
224,1
254,6
| 31,2
39,9
48,1
56,0
63,8
| 3,27 3,23 3,19 3,15 3,10 | 9,1
12,0
14,8
17,7
20,6
| |
| 140 | 60 | 4 5 6 | 15,3
18,9
22,6
| 362,1
436,1
509,7
| 51,7
62,3
72,8
| 4,86 4,80 4,75 | 95,4
113,6
131,3
| 31,8
37,9
43,8
| 2,50 2,45 2,41 | 12,0
14,8
17,7
| |
| 140 | 100 | 3 4 5 6 7 | 14,2
18,5
22,9
27,4
32,0
| 404,2
511,3
619,7
729,2
839,8
| 57,7
73,0
88,5
104,2
120,0
| 5,31 5,26 5,20 5,16 5,11 | 241,2
304,3
368,0
432,4
497,5
| 48,2
60,9
73,6
86,5
99,5
| 4,10 4,05 4,01 3,97 3,92 | 11,1
14,5
18,0
21,5
25,1
| |
| 160 | 80 | 3 4 5 6 | 13,9
18,5
22,9
27,4
| 455,0
606,7
735,9
864,7
| 56,9
75,8
92,0
108,1
| 5,70 5,73 5,67 5,62 | 155,2
206,9
248,7
280,7
| 38,8
51,7
62,2
72,7
| 3,34 3,34 3,29 3,26 | 10,9
14,5
18,0
21,5
| |
| 160 | 120 | 4 5 6 7 8 | 21,6
26,9
32,1
37,2
42,3
| 799,2
978,2
1150,5
1307,4
1461,0
| 99,9
122,3
143,8
163,4
182,6
| 6,08 6,03 5,99 5,93 5,88 | 514,0
628,4
736,9
836,6
932,5
| 85,7
104,7
122,8
139,4
155,4
| 4,88 4,83 4,79 4,74 4,69 | 17,0
21,1
25,2
29,2
33,2
| |
| 180 | 60 | 5 6 | 22,9
27,4
| 833,8
978,5
| 92,6
108,7
| 6,03 5,97 | 144,7
166,5
| 48,2
55,5
| 2,51 2,46 | 18,0
21,5
| |
| 180 | 100 | 5 6 7 8 | 26,9
32,1
37,2
42,3
| 1143,0
1344,4
1527,9
1706,1
| 127,0
149,4
169,8
189,6
| 6,52 6,47 6,41 6,35 | 459,6
537,8
607,9
676,0
| 91,9
107,6
121,6
135,2
| 4,13 4,09 4,04 4,00 | 21,1
25,2
29,2
33,2
| |
| 180 | 140 | 4 5 6 7 8 | 24,6
30,7
36,8
42,8
48,7
| 1165,0
1443,0
1706,8
1952,0
2187,3
| 128,2
160,3
189,6
216,9
243,0
| 6,91 6,85 6,81 6,75 6,70 | 782,4
981,2
1158,9
1322,9
1480,6
| 111,8
140,2
165,6
189,0
211,5
| 5,70 5,65 5,61 5,56 5,51 | 19,3
24,1
28,9
33,6
38,2
| |
| 200 | 120 | 4 | 27,7
| 1631,8
| 163,2
| 7,68 | 1160,0
| 145,0
| 6,47 | 21,8
| |
| 200 | 160 | 5 6 7 8 9 10 | 34,6
41,4
48,2
54,8
61,3
67,7
| 2039,7
2412,4
2767,1
3104,3
3424,0
3726,7
| 204,0
241,2
276,7
310,4
342,3
372,4
| 7,67 Back to top | |||||
