ГОСТ 27301-87

Группа В56



МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ПЛАСТИНЫ РЕЖУЩИЕ СМЕННЫЕ МНОГОГРАННЫЕ
ТВЕРДОСПЛАВНЫЕ С РАДИУСОМ ПРИ ВЕРШИНЕ
С ОДНОСТОРОННИМ ТОРОИДАЛЬНЫМ ОТВЕРСТИЕМ

Конструкция и размеры

Carbide indexable cutting inserts with rounded corner,
with one-sided toroidal fixing hole. Design and dimensions



MКC 25.100
        77.160
ОКП 19 6000

Дата введения 1989-01-01



ИНФОРМАЦИОННЫЕ ДАННЫЕ


     1. РАЗРАБОТАН И ВНЕСЕН Министерством цветной металлургии СССР

     2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 27.04.87 N 1429

     3. Стандарт полностью соответствует СТ СЭВ 5585-86

     4. ВВЕДЕН ВПЕРВЫЕ

     5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ


Обозначение НТД, на который дана ссылка

Номер пункта

ГОСТ 19042-80

4

ГОСТ 19086-80

5



     6. ПЕРЕИЗДАНИЕ


     1. Конструкция и размеры пластин допуска класса М должны соответствовать указанным на черт.1-9 и в табл.1-9.

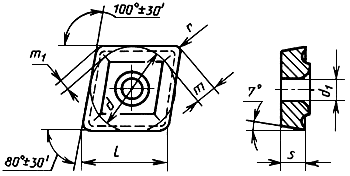

Черт.1



Таблица 1


Размеры, мм



Обозначение пластин

цифровое

буквенно-
цифровое

Применяемость

01228-090204

TCMW-090204


9,6

2,38

0,4

7,943

5,560

2,5

01228-110202

TCMW-110202


11,0

0,2

9,322

6,350

2,8

01228-110204

TCMW-110204


0,4

9,128

01228-130304

TCMW-130304


13,6

3,18

0,4

11,510

7,940

3,4

01228-130308

TCMW-130308


0,8

11,113

01228-16Т304

TCMW-16T304


16,5

3,97

0,4

13,891

9,525

4,4

01228-16Т308

TCMW-16T308


0,8

13,494

01228-16Т312

TCMW-16T312


1,2

13,097

01228-220404

TCMW-220404


22,0

4,76

0,4

18,653

12,700

5,5

01228-220408

TCMW-220408


0,8

18,256

01228-220412

TCMW-220412


1,2

17,859

01228-220416

TCMW-220416


1,6

17,463



     Пример условного обозначения при заказе пластины из твердого сплава марки ВК3М, длиной режущей кромки =9,6 мм, радиусом =0,4 мм:


19 6511 0428 090204

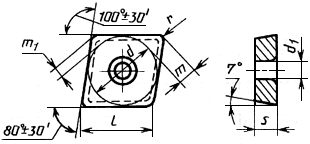

Черт.2



Таблица 2


Размеры, мм



Обозначение пластин

цифровое

буквенно-
цифровое

Применяемость

01229-090204

ТСМТ-090204


9,6

2,38

0,4

7,943

5,560

2,5

01229-110202

ТСМТ-110202


11,0

0,2

9,322

6,350

2,8

01229-110204

ТСМТ-110204


0,4

9,128

9,128

01229-130304

ТСМТ-130304


13,6

3,18

0,4

11,510

7,940

3,4

01229-130308

ТСМТ-130308


0,8

11,113

01229-16Т304

ТСМТ-16Т304


16,5

3,97

0,4

13,891

9,525

4,4

01229-16Т308

ТСМТ-16Т308


0,8

13,494

01229-16Т312

ТСМТ-16Т312


1,2

13,097

01229-220404

ТСМТ-220404


22,0

4,76

0,4

18,653

12,700

5,5

01229-220408

ТСМТ-220408


0,8

18,256

01229-220412

ТСМТ-220412


1,2

17,859

01229-220416

ТСМТ-220416


1,6

17,463



     Пример условного обозначения при заказе пластины из твердого сплава марки ВК3М, длиной режущей кромки =9,6 мм, радиусом =0,4 мм:


19 6511 0429 090204

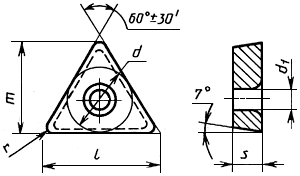

Черт.3



Таблица 3


Размеры, мм



Обозначение пластин

цифровое

буквенно-
цифровое

Применяемость

03228-09Т304

SCMW-09T304


9,525

4,4

3,97

0,4

1,808

03228-09Т308

SCMW-09T308


0,8

1,644

03228-120404

SCMW-120404


12,700

5,5

4,76

0,4

2,466

03228-120408

SCMW-120408


0,8

2,301

03228-120412

SCMW-120412


1,2

2,137

03228-150512

SCMW-150512


15,875

5,56

1,2

2,795

03228-150516

SCMW-150516


1,6

2,630

03228-190612

SCMW-190612


19,050

6,5

6,35

1,2

3,452

03228-190616

SCMW-190616


1,6

3,288

03228-190624

SCMW-190624


2,4

2,959



     Пример условного обозначения при заказе пластины из твердого сплава марки ВК3М, длиной режущей кромки =9,525 мм, радиусом =0,4 мм:


19 6511 0430 09Т304

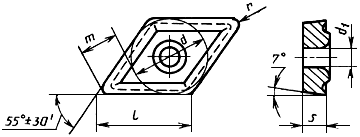

Черт.4



Таблица 4


Размеры, мм



Обозначение пластин

цифровое

буквенно-
цифровое

Применяемость

03229-09Т304

SCMT-09T304


9,525

4,4

3,97

0,4

1,808

03229-09Т308

SCMT-09T308


0,8

1,644

03229-120404

SCMT-120404


12,700

5,5

4,76

0,4

2,466

03229-120408

SCMT-120408


0,8

2,301

03229-120412

SCMT-120412


1,2

2,137

03229-150512

SCMT-150512


15,875

5,56

1,2

2,795

03229-150516

SCMT-150516


1,6

2,630

03229-190612

SCMT-190612


19,050

6,5

6,35

1,2

3,452

03229-190616

SCMT-190616


1,6

3,288

03229-190624

SCMT-190624


2,4

2,959



     Пример условного обозначения при заказе пластины из твердого сплава марки ВК3М, длиной режущей кромки =9,525 мм, радиусом =0,4 мм:


19 6511 0431 09Т304

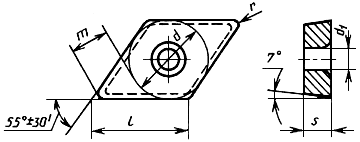

Черт.5



Таблица 5


Размеры, мм



Обозначение пластин

цифровое

буквенно-
цифровое

Применяемость

05228-060202

CCMW-060202


6,4

2,38

0,2

6,350

2,8

1,652

0,908

05228-060204

CCMW-060204


0,4

1,544

0,848

05228-060304

CCMW-080304


8,1

3,18

0,4

7,940

3,4

1,986

1,091

05228-060308

CCMW-080308


0,8

1,765

0,970

05228-09Т304

CCMW-09T304


9,7

3,97

0,4

9,525

4,4

2,426

1,333

05228-09Т308

CCMW-09T308


0,8

2,206

1,212

05228-120404

CCMW-120404


12,9

4,76

0,4

12,700

5,5

3,308

1,818

05228-120408

CCMW-120408


0,8

3,088

1,697

05228-120412

CCMW-120412


1,2

2,867

1,576

05228-160512

CCMW-160512


16,1

5,56

1,2

15,875

3,749

2,061

05228-160516

CCMW-160516


1,6

3,529

1,939

05228-190612

CCMW-190612


19,3

6,35

1,2

19,050

6,5

4,632

2,545

05228-190616

CCMW-190616


1,6

4,411

2,424

05228-190624

CCMW-190624


2,4

3,970

2,182



     Пример условного обозначения при заказе пластины из твердого сплава марки ВК3М, длиной режущей кромки =6,4 мм, радиусом =0,2 мм:


19 6511 0432 060202

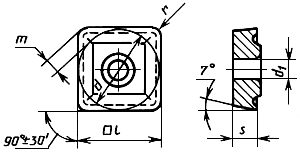

Черт.6



Таблица 6


Размеры, мм



Обозначение пластин

цифровое

буквенно-
цифровое

Применяемость

05229-060202

ССМТ-060202


6,4

2,38

0,2

6,350

2,8

1,652

0,908

05229-060204

ССМТ-060204


0,4

1,544

0,848

05229-080304

ССМТ-060304


8,1

3,18

0,4

7,940

3,4

1,986

1,091

05229-080308

ССМТ-060308


0,8

1,765

0,970

05229-09Т304

ССМТ-09Т304


9,7

3,97

0,4

9,525

4,4

2,426

1,333

05229-09Т308

ССМТ-09Т308


0,8

2,206

1,212

05229-120404

ССМТ-120404


12,9

4,76

0,4

12,700

5,5

3,308

1,818

05229-120408

ССМТ-120408


0,8

3,088

1,697

05229-120412

ССМТ-120412


1,2

2,867

1,576

05229-160512

ССМТ-160512


16,1

5,56

1,2

15,875

3,749

2,061

05229-160516

ССМТ-160516


1,6

3,529

1,939

05229-190612

ССМТ-190612


19,3

6,35

1,2

19,050

6,5

4,632

2,545

05229-190616

ССМТ-190616


1,6

4,411

2,424

05229-190624

ССМТ-190624


2,4

3,970

2,182



     Пример условного обозначения при заказе пластины из твердого сплава марки ВК3М, длиной режущей кромки =6,4 мм, радиусом =0,2 мм:


19 6511 0433 060202

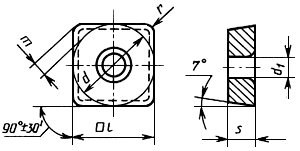

Черт.7



Таблица 7


Размеры, мм



Обозначение пластин

цифровое

буквенно-
цифровое

Применяемость

13228-070202

DCMW-070202


7,75

2,38

0,2

6,350

2,8

3,464

13228-070204

DCMW-070204


0,4

3,238

13228-11Т304

DCMW-11Т304


11,60

3,97

0,4

9,525

4,4

5,089

13228-11Т308

DCMW-11Т308


0,8

4,626

13228-11Т312

DCMW-11Т312


1,2

4,164

13228-150404

DCMW-150404


15,50

4,76

0,4

12,700

5,5

6,939

13228-150408

DCMW-150408


0,8

6,477

13228-150412

DCMW-150412


1,2

6,014

13228-150416

DCMW-150416


1,6

5,552



     Пример условного обозначения при заказе пластины из твердого сплава марки ВК3М, длиной режущей кромки =7,75 мм, радиусом =0,2 мм:


19 6511 0434 070202

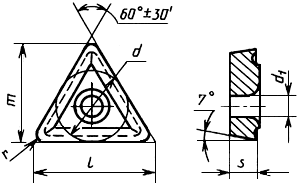

Черт.8



Таблица 8


Размеры, мм



Обозначение пластин

цифровое

буквенно-
цифровое

Применяемость

13229-070202

DCMT-070202


7,75

2,38

0,2

6,350

2,8

3,464

13229-070204

DCMT-070204


0,4

3,238

13229-11Т304

DCMT-11Т304


11,60

3,97

0,4

9,525

4,4

5,089

13229-11Т308

DCMT-11Т308


0,8

4,626

13229-11Т312

DCMT-11Т312


1,2

4,164

13229-150404

DCMT-150404


15,50

4,76

0,4

12,700

5,5

6,939

13229-150408

DCMT-150408


0,8

6,477

13229-150412

DCMT-150412


1,2

6,014

13229-150416

DCMT-150416


1,6

5,552



     Пример условного обозначения при заказе пластины из твердого сплава марки ВК3М, длиной режущей кромки =7,75 мм, радиусом =0,2 мм:


19 6511 0435 070202





Черт.9



Таблица 9


Размеры, мм



Обозначение пластин

цифровое

буквенно-цифровое

Применяемость

12229-0602М0

RCMT-0602М0


6

2,38

2,8

12229-0803М0

RCMT-0803М0


8

3,18

3,4

12229-10Т3М0

RCMT-10T3М0


10

3,97

4,4

12229-1204М0

RCMT-1204М0


12

4,76

12229-1605М0

RCMT-1605М0


16

5,56

5,5

12229-2006М0

RCMT-2006М0


20

6,35

6,5

12229-2507М0

RCMT-2507М0


25

7,94

8,6

12229-3209М0

RCMT-3209М0


32

9,52



     Пример условного обозначения при заказе пластины из твердого сплава марки ВК3М, длиной режущей кромки =6 мм:


19 6511 0436 0602М0


     2. Форма и размеры крепежного отверстия должны соответствовать указанным в черт.10 и табл.10.




Черт.10



Таблица 10


мм






Крепежный винт

Формы пластин

Номин.

Пред. откл.

Номин.

Пред. откл.

Т, S, С, D

R

5,560

-

2,5

±0,07

3,30

±0,09

М2,2

6,350

6

2,8

3,75

М2,5

7,940

8

3,4

±0,09

4,50

М3,0

9,525

10; 12

4,4

6,0

М4,0

12,700

-

5,5

7,5

±0,11

М5,0

15,875

16

19,050

20

6,5

±0,11

9.0

М6,0

25,400

25

8,6

12,0

±0,135

М8,0

-

32



     2.1. Форма тороидального участка крепежного отверстия между диаметром  (точкой ) и диаметром , не регламентируется, но должна обеспечивать:

     - возможность крепления пластин винтами с конусной головкой с углом  от 40° до 60°;

     - угол теоретического конуса в точке  - 65°;

     - минимальный зазор между контактными линиями при креплении пластин винтами с конусной головкой как 40°, так и 60°.

     2.2. Форма предохранительного участка крепежного отверстия выше точки  не регламентируется.

     2.3. Положение точки  определяется диаметром  и размером , обусловленным соотношением: .

     3. Ориентировочная масса пластин указана в приложении.

     4. Система обозначений пластин - по ГОСТ 19042.

     5. Технические требования - по ГОСТ 19086.



ПРИЛОЖЕНИЕ
Справочное


ОРИЕНТИРОВОЧНАЯ МАССА ПЛАСТИН
(табл.11-18)


Таблица 11



Цифровое обозначение пластин

Ориентировочная масса пластин, г, из твердого сплава марок

ВК6-ОМ

ВК6

ВК10-ОМ

ВП3115

01228-090204

1,06

-

-

1,06

01228-110202

1,41

-

-

1,40

01228-110204

1,41

-

-

1,40

01228-130304

2,97

-

-

2,96

01228-130308

2,94

2,93

-

2,93

01228-16Т304

5,15

5,13

-

5,13

01228-16Т308

9,27

9,23

-

9,23

01228-16Т312

5,04

5,02

4,90

5,02

01228-220404

11,35

11,31

11,04

11,31

01228-220408

-

11,27

11,00

11,27

01228-220412

-

11,19

10,93

-

01228-220416

-

11,07

10,80

-



Таблица 12



Цифровое обозначение пластин

Ориентировочная масса пластин, г, из твердого сплава марок

ВК6-ОМ

ВК6

Т5К10

Т15К6

Т30К4

ВП1255

01229-090204

1,02

-

-

0,78

0,66

0,93

01229-110202

1,36

-

-

1,04

0,88

1,24

01229-110204

1,35

-

-

1,03

0,88

1,24

01229-130304

2,85

-

-

2,18

1,85

2,61

01229-130308

2,83

-

-

2,16

-

2,59

01229-16Т304

4,94

-

-

3,78

3,21

4,53

01229-16Т308

8,89

-

-

6,80

-

8,15

01229-16Т312

4,84

-

-

3,70

-

4,43

01229-220404

10,90

-

-

8,33

-

9,98

01229-220408

-

10,82

-

8,30

-

9,95

01229-220412

-

10,74

9,26

8,24

-

9,88

01229-220416

-

10,62

9,15

8,15

-

9,76



Таблица 13



Цифровое обозначение пластин

Ориентировочная масса пластин, г, из твердого сплава марок

ВК6-ОМ

ВК6

ВК10-ОМ

ВП3115

03228-09Т304

3,71

-

-

3,70

03228-09Т308

3,70

-

-

3,68

03228-120404

8,25

-

-

8,22

03228-120408

8,23

8,20

8,00

8,20

03228-120412

8,20

8,17

7,98

8,17

03228-150512

-

16,54

16,15

16,54

03228-150516

-

16,48

16,09

16,48

03228-190612

-

27,47

26,82

27,47

03228-190616

-

27,41

26,76

27,41

03228-190624

-

27,20

26,56

27,20



Таблица 14



Цифровое обозначение пластин

Ориентировочная масса пластин, г, из твердого сплава марок

ВК6-ОМ

ВК6

ВК10-ОМ

Т5К10

Т15К6

Т30К4

ВП1255

03229-09Т304

3,56

-

-

-

2,72

2,32

3,26

03229-09Т308

3,55

-

-

-

2,71

2,30

3,25

03229-120404

7,90

-

-

-

6,05

5,15

7,25

03229-120408

7,90

-

-

-

6,04

5,13

7,23

03229-120412

-

-

7,66

6,76

6,02

-

7,21

03229-150512

-

15,88

15,50

13,68

12,18

-

14,59

03229-150516

-

15,82

15,45

13,63

12,14

-

14,54

03229-190612

-

26,37

25,75

22,72

20,22

-

24,23

03229-190616

-

26,31

25,69

22,67

20,18

-

-

03229-190624

-

26,11

25,50

22,49

20,02

-

-



Таблица 15



Цифровое обозначение пластин

Ориентировочная масса пластин, г, из твердого сплава марок

ВК6-ОМ

ВК6

ВК10-ОМ

ВП3115

Т5К10

Т15К6

ВП1255

05228-060202

1,03

-

-

1,02

-

0,78

0,94

05228-060204

1,03

-

-

1,02

-

0,78

0,94

05228-080304

2,17

-

-

2,16

-

1,65

1,98

05228-080306

2,15

-

-

2,15

-

1,65

1,97

05228-09Т304

3,71

-

-

3,70

-

2,84

3,40

05228-09Т308

3,70

-

-

3,68

-

2,82

3,38

05228-120404

8,25

-

8,03

8,22

-

6,31

7,56

05228-120408

8,23

8,21

8,01

8,21

-

6,29

7,54

05228-120412

-

8,17

7,98

8,17

7,04

-

7,51

05228-160512

-

16,53

16,14

16,53

14,24

-

15,20

05228-160516

-

16,47

16,08

16,47

14,20

-

15,14

05228-190612

-

27,47

26,82

27,47

23,66

-

25,24

05228-190616

-

27,43

26,78

-

23,63

-

25,20

05228-190624

-

27,18

26,53

-

23,41

-

24,97



Таблица 16



Цифровое обозначение пластин

Ориентировочная масса пластин, г, из твердого сплава марок

ВК6-ОМ

ВК6

ВК10-ОМ

ВП3115

Т5К10

Т15К6

ВП1255

05229-060202

1,00

-

-

1,00

-

0,75

0,90

05229-060204

0,98

-

-

0,98

-

0,75

0,90

05229-080304

2,08

-

-

2,08

-

1,69

1,90

05229-080306

2,07

-

-

2,07

-

1,58

1,89

05229-09Т304

3,56

-

-

3,56

-

2,72

3,26

05229-09Т308

3,55

-

-

3,55

-

2,71

3,25

05229-120404

7,92

-

-

7,89

-

6,05

7,25

05229-120408

7,90

7,88

7,70

7,88

-

6,04

7,24

05229-120412

-

7,84

7,66

7,84

6,76

6,01

7,21

05229-160512

-

15,87

15,50

15,87

13,67

12,17

14,58

05229-160516

-

15,81

15,44

15,81

13,62

12,13

14,53

05229-190612

-

26,37

25,74

-

22,71

-

24,23

05229-190616

-

26,33

25,71

-

22,68

-

24,19

05229-190624

-

26,09

25,47

-

22,47

-

23,97



Таблица 17



Цифровое обозначение пластин

Ориентировочная масса пластин, г, из твердого сплава марок

ВК6-ОМ

ВК6

ВК10-ОМ

ВП3115

Т15К6

ВП1255

13228-070202

1,03

-

-

-

-

-

13228-070204

1,00

-

-

-

-

-

13228-11Т304

3,71

-

-

3,70

2,83

-

13228-11Т308

3,68

-

3,58

3,67

2,81

3,37

13228-11Т312

3,62

-

3,52

3,60

2,76

3,31

13228-150404

8,24

8,22

8,02

8,22

6,30

7,55

13228-150408

-

8,20

8,00

8,20

6,28

7,52

13228-150412

-

8,12

8,02

8,12

6,22

7,46

13228-150416

-

8,01

7,82

-

6,14

7,36



Таблица 18



Цифровое обозначение пластин

Ориентировочная масса пластин, г, из твердого сплава марок

ВК6-ОМ

ВК6

ВК10-ОМ

ВП3115

Т5К10

Т15К6

Т30К4

ВП1255

13229-070202

0,98

-

-

-

-

-

0,64

-

13229-070204

0,98

-

-

-

-

0,75

0,64

-

13229-11Т304

3,56

-

-

3,55

-

2,72

2,31

3,26

13229-11Т308

3,53

-

-

3,52

-

2,70

-

3,23

13229-11Т312

3,47

-

-

3,46

-

2,65

-

3,18

13229-150404

7,92

7,89

7,70

7,89

-

6,05

-

7,25

13229-150408

-

7,86

7,67

7,86

6,77

6,02

-

7,22

13229-150412

-

7,79

7,61

7,79

6,71

5,98

-

7,16

13229-150416

-

7,69

7,51

-

6,62

5,90

-

7,07

12229-0602М0

0,61

-

-

0,61

-

0,46

-

-

12229-0803М0

1,80

-

1,80

1,80

-

1,37

-

1,65

12229-10Т3М0

2,97

-

-

2,96

-

2,27

-

2,72

12229-1204М0

5,72

5,70

-

5,70

4,91

4,37

-

5,24

12229-1605М0

12,300

12,26

-

12,26

10,56

9,40

-

11,26

12229-2006М0

-

22,49

-

22,49

19,37

17,25

-

20,66

12229-2507М0

-

42,89

-

42,89

36,95

-

-

39,41

12229-3209М0

-

91,45

-

91,45

78,78

-

-

-
