ГОСТ 26614-85 Материалы антифрикционные порошковые. Метод определения триботехнических свойств (с Изменением N 1)Постановление Госстандарта СССР от 26.09.1985 N 3004ГОСТ от 26.09.1985 N 26614-85


ГОСТ 26614-85

Группа В59



ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

МАТЕРИАЛЫ АНТИФРИКЦИОННЫЕ ПОРОШКОВЫЕ

Метод определения триботехнических свойств

Powder antifriction materials. Test method for determination
of tribotechnical properties


ОКСТУ 1909

Срок действия с 01.01.87
до 01.01.92*
______________________________
     * Ограничение срока действия снято
     постановлением Госстандарта СССР
     от 27.08.91 N 1395 (ИУС N 11, 1991 год). -
Примечание " КОДЕКС".



     РАЗРАБОТАН Академией наук Украинской ССР

     ИСПОЛНИТЕЛИ

     В.Н.Клименко, И.М.Федорченко, В.В.Пушкарев, В.В.Полотай, А.Е.Кущевский, М.М.Симонович

     ВНЕСЕН Академией наук Украинской ССР

     Вице-президент И.К.Походня

     УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 26.09.85 N 3004

     ВНЕСЕНО Изменение N 1, утвержденное и введенное в действие Постановлением Комитета стандартизации и метрологии СССР от 27.08.91 N 1395 с 01.03.92

     Изменение N 1 внесено юридическим бюро по тексту ИУС N 11 1991 год



     Настоящий стандарт устанавливает метод испытаний антифрикционных порошковых материалов с целью оценки их триботехнических свойств при трении с ограниченной подачей смазки.

     Сущность метода заключается в определении зависимости износа и силы трения сопряженных поверхностей образца материала и контробразца от скорости скольжения и силы нагружения и вычислении их интенсивности изнашивания и коэффициента трения.

     Метод не распространяется на материалы с твердостью менее НВ 20 и более НВ 150.



1. МЕТОДЫ ОТБОРА ОБРАЗЦОВ


     1.1. Образцы для испытаний по форме и размерам должны соответствовать черт.1.





Черт.1



     1.2. Метод отбора образцов указывают в нормативно-технической документации на конкретный материал или изделие.

     1.3. Образцы для испытания не должны быть предварительно пропитаны смазочными или другими жидкостями.

     1.4. Контробразец по форме и размерам должен соответствовать черт.2. Контробразец должен быть изготовлен из стали 45 ГОСТ 1050-88 и термообработан до твердости 42-45 HRC.





Черт.2

     (Измененная редакция, Изм. N 1).




2. АППАРАТУРА И МАТЕРИАЛЫ


     2.1. Испытательная установка, предназначенная для определения триботехническнх свойств, должна обеспечивать:

     частоту вращения вала  с установленным на нем контробразцом от 8 до 24 с, определяемую с погрешностью не более 5%;

     радиальное биение наружной поверхности контробразца не более 5 мкм;

     силу прижатия  испытуемого образца к контробразцу от 100 до 1000 Н. Погрешность определения силы не более 5%;

     непрерывную регистрацию линейного износа испытуемого образца и контробразца величиной от 5 мкм и более. Погрешность регистрации износа при вращающемся вале испытательной установки должна быть не более 5 мкм. Масштаб записи на ленте регистрирующего прибора должен быть не менее 1000:1;

     непрерывную регистрацию силы трения от 0,5 до 250 Н. Погрешность измерения силы трения при вращающемся вале испытательной установки должна быть не более 4%. Регистрирующая система записи силы трения на диаграммную ленту должна иметь цену деления не более 0,5 Н/мм. Порог чувствительности системы записи силы трения должен быть не более 0,5 Н.

     Принципиальная схема испытаний приведена на черт.3.





1 - образец; 2 - контробразец

Черт.3


     Схема и описание узла трения испытательной установки приведены в рекомендуемом приложении 1.

     (Измененная редакция, Изм. N 1).

     2.2. Смазочное устройство с объемом масла не менее 50 см приведено на черт.4.





1 - контробразец; 2 - фитиль; 3 - масло

Черт.4



     2.3. Алмазный круг 2720-0030 по ГОСТ 16167-80 (отверстие круга расточено по черт.2).

     2.4. Весы лабораторные с наибольшим пределом взвешивания 200 г, с погрешностью взвешивания не более 0,0002 г по ГОСТ 24104-88*.
__________________
     * На территории Российской Федерации действует ГОСТ 24104-2001. - Примечание .

     (Измененная редакция, Изм. N 1).

     2.5. Масло индустриальное И-20 по ГОСТ 20799-75.

     2.6. Жидкости для промывки образцов:

     бензин по ГОСТ 443-76;

     ацетон по ГОСТ 2603-79;

     спирт этиловый по ГОСТ 18300-87.

     (Измененная редакция, Изм. N 1).



3. ПОДГОТОВКА К ИСПЫТАНИЯМ


     3.1. Испытуемый образец устанавливают в держатель. На вал машины устанавливают алмазный круг.

     3.2. Предварительную обработку поверхности трения образца проводят алмазным кругом при частоте вращения вала 8 с и силе прижатия образца к кругу 10 Н до устранения следов предыдущей обработки поверхности образца, устанавливаемого визуально.

     3.3. Образец в держателе после предварительной обработки последовательно промывают бензином, ацетоном и спиртом, затем высушивают на воздухе.

     3.4. Контробразец последовательно промывают бензином, ацетоном и спиртом, высушивают на воздухе. Определяют массу контробразца с погрешностью не более 0,0005 г.

     3.5. Устанавливают на вал машины взамен алмазного круга контробразец и после установки смазочного устройства (см. черт.4) таким образом, чтобы его фитиль касался поверхности трения контробразца, приступают к приработке.

     3.6. Приработку осуществляют при частоте вращения вала 8 с и силе прижатия образца к контробразцу 100 Н до обеспечения касания не менее 90% поверхности образца, устанавливаемой визуально.



4. ПРОВЕДЕНИЕ ИСПЫТАНИЙ


     4.1. Испытания состоят из отдельных опытов, проводимых при сочетаниях скоростей скольжения и нагрузок в последовательности, указанной в таблице.



Частота вращения машины, с

Скорость скольжения, м/с

Сила нагружения, Н

8

1

200

8

1

300

16

2

200

24

3

200



     Испытания повторяют не менее трех раз с заменой образцов, контробразцов и масла в смазочном устройстве.

     Нагружение образца должно производиться при вращающемся контробразце.

     4.2. В начале испытаний износ образца и контробразца записывают непрерывно. После максимального отклонения стрелки записывающего прибора в процессе разогрева испытательной системы установки непрерывную запись проводят не менее 15 мин. Затем непрерывную запись прекращают и периодически, через каждые 60 мин, проводят запись в течение 1 мин.

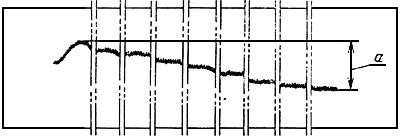

     Пример записи прибора, периодически регистрирующего износ в опыте, приведен на черт.5.





Черт.5



     4.3. После каждого испытания с определенным сочетанием нагрузок и скоростей контробразец, снятый с вала машины, и фитиль, вынутый из смазочного устройства, последовательно промывают бензином, ацетоном и спиртом и высушивают на воздухе.

     4.4. Определяют массу контробразца  с погрешностью не более 0,0005 г.

     4.5. Запись силы трения при испытании производят сначала непрерывно, а затем периодически одновременно с записью линейного износа. Прибор, регистрирующий силу трения с целью записи линии начала отсчета, включают за 1 мин до включения привода испытательной установки. Пример записи прибора, периодически регистрирующего силу трения, приведен на черт.6.

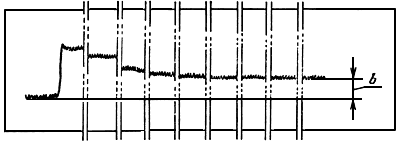

Черт.6


     4.6. Испытания по определению износа и силы трения при каждом сочетании скоростей скольжения и нагрузок следует считать законченными при соблюдении любого из следующих условий:

     суммарный линейный износ образца и контробразца превышает 30 мкм;

     сила трения превышает 50 Н;

     суммарный линейный износ образца и контробразца составляет менее 5 мкм на пути трения 20 км.



5. ОБРАБОТКА РЕЗУЛЬТАТОВ


     5.1. Суммарную линейную интенсивность изнашивания образца и контробразца () вычисляют по формуле


,


где  - расстояние между линией начала отсчета на ленте регистрирующего прибора и линией записи износа в конце испытания (см. черт.5), мм;

      - масштаб записи регистрирующего прибора;

      - диаметр контробразца, мм;

      - частота вращения контробразца, с;

      - продолжительность испытания, мин.

     Устанавливают положение линии начала отсчета линейного износа:

     на участке диаграммной ленты (см. черт.5) регистрирующего прибора с непрерывной записью износа в начальный период испытаний находят точку максимального отклонения, вызванного разогревом испытательной системы установки;

     через найденную точку проводят прямую параллельно продольной линии диаграммной ленты.

     5.2. Линейную интенсивность изнашивания контробразца () вычисляют по формуле


,


где  - масса контробразца до испытания, г;

      - масса контробразца после испытания, г;

      - ширина образца, мм;

      - диаметр контробразца, мм;

      - частота вращения контробразца, с;

      - продолжительность испытания, мин;

      - плотность материала контробразца, г/см;

      - коэффициент, учитывающий взаимное перекрытие сопряженных поверхностей образца материала и контробразца.

     Коэффициент  определяют по формуле


,


где  - ширина образца, мм;

      - диаметр контробразца, мм.

     5.1, 5.2. (Измененная редакция, Изм. N 1).

     5.3. Линейную интенсивность изнашивания образца () вычисляют по формуле


,


где  - суммарная линейная интенсивность изнашивания образца и контробразца;

      - линейная интенсивность изнашивания контробразца.

     5.4. Массу износа контробразца менее 0,002 г в расчетах линейной интенсивности изнашивания не учитывают.

     5.5. Значение интенсивности изнашивания рассчитывают для каждого результата испытаний, полученного при заданных скоростях скольжения и нагрузках, приведенных в таблице.

     5.6. Коэффициент трения () вычисляют по формуле


,


где  - расстояние между линией начала отсчета записи на ленте регистрирующего прибора и линией записи силы трения в конце испытания, мм (см. черт.6);

      - цена деления системы записи силы трения, Н/мм;

      - нагрузка на образец, Н.

     (Измененная редакция, Изм. N 1).

     5.7. За оценку интенсивности изнашивания образца и контробразца и коэффициента трения принимают средние арифметические значения испытаний не менее трех образцов.

     5.8. Результаты испытаний записывают в протокол, форма которого приведена в рекомендуемом приложении 2.



ПРИЛОЖЕНИЕ 1
 Рекомендуемое



СХЕМА УЗЛА ТРЕНИЯ МАШИНЫ М-22П






     Узел трения (см. чертеж) состоит из корпуса 3, в котором подвижно на подшипниках смонтирован вал 11. На конце вала закрепляют подвижный контробразец 4. На корпусе 3 подвижно на подшипниках смонтирована каретка 2, ось качания которой совпадает с осью вращения вала 11. Каретка 2 зафиксирована от поворота при помощи упора каретки 12, взаимодействующей с динамометрической пружиной 1. Деформация динамометрической пружины 1 контролируется датчиком линейных перемещений 13, закрепленного на стойке 14. На кронштейне каретки 10 в направляющих 6 установлен суппорт 7 с возможностью радиального перемещения относительно оси вала 11. На суппорте 7 закреплен неподвижный образец 5, который находится во взаимодействии с подвижным контробразцом 4. В отверстии суппорта 7 свободно расположен в радиальном направлении стержень 8, один конец которого свободно упирается в тыльную сторону образца 5, а второй в датчик линейных перемещений 9, закрепленный на выступе кронштейна 10. Стержень 8 изготовлен из материала с малым коэффициентом термического расширения.

     Включают привод вращения вала 11, суппорт 7 с образцом 5 прижимают с заданной силой к контробразцу 4. Сила трения, возникающая между неподвижным образцом 5 и подвижным контробразцом 4, стремится повернуть каретку 2. О силе трения судят по стреле прогиба динамометрической пружины 1, измеряемой датчиком линейных перемещений 13.

     Износ образца и контробразца определяют с помощью датчика линейных перемещений 9. Назначение стержня 8 заключается в снижении влияния деформации и теплового расширения суппорта на результаты измерения износа.



ПРИЛОЖЕНИЕ 2
 Рекомендуемое



ПРОТОКОЛ
результатов определения триботехнических свойств по ГОСТ


(обозначение марки материала, его свойства, условия изготовления

образцов для испытаний и др.)






Интенсивность изнашивания образца

Интенсивность изнашивания контробразца

Коэффициент
трения

Номер образца

Скорость скольжения, м/с

1

1

2

3

1

1

2

3

1

1

2

3

Нагрузка,

200

300

200

200

200

300

200

200

200

300

200

200

1

2

3

4

5

Образец испытан



Подпись ответственного

(дата, машина трения и др.)

за испытания
